Pos. Benennung
[7] Link-Out: RJ48-Buchse OUT;
Funktionen:
–
am letzten Slave-Batteriemodul:
Buchse für zweiten
Abschlusswiderstand
–
an allen anderen
Batteriemodulen: Buchse für
Kommunikationskabel der
Batteriemodule untereinander
[9] POWER: Ein-/Aus-Taster zum Ein-/
Ausschalten und zur Initialisierung
(Nur am Master-Batteriemodul
betätigen!)
4.2

Abmessungen

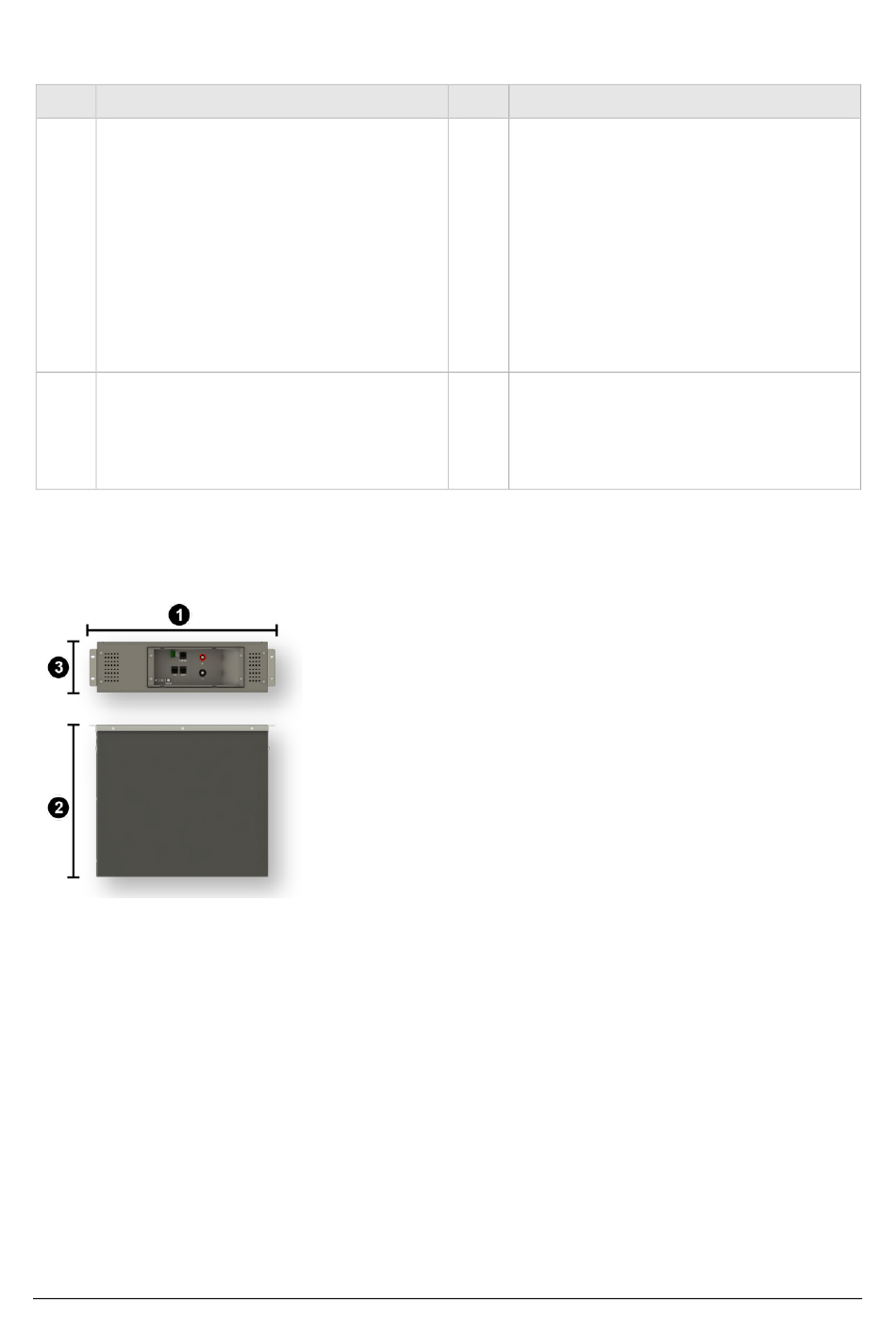

Abb. 2: Abmessungen
Bis zu 2 Batteriemodule werden hintereinander und bis zu 2 Batteriemodule werden übereinander
in den internen Batterieraum eingesetzt.
Bei der Verwendung von 5 bis 6 Batteriemodulen werden die Batteriemodule in einen externen
Batterieeschrank eingesetzt.
Beim S10 MINI können maximal 2 Batteriemodule übereinander eingesetzt werden.
DCB-ZAx – Batterie-Installationsanleitung
Pos.
[8]
Maße in Millimeter (bei senkrechter Aufstellung für Einbau):
•
[1] Breite: 445 mm
•
[2] Höhe: 420 mm
•
[3] Tiefe: 131 mm
Gewicht:
•
35 kg pro Batteriemodul
Maximale Anzahl der Batteriemodule:
•
Interner Batterieraum S10 E: 4 Batteriemodule
Externer Batterieschrank: 2 Batteriemodule
•
S10 MINI: 2 Batteriemodule
4 Batteriemodul DCB-ZAx – Details
Benennung
Potentialfreier Kontakt: wird nicht
verwendet
