5 Batteriemontage und -installation
5.6
Kommunikationskabel an Batteriemodule anschließen
Hinweis:
Die Kommunikationskabel sind ordnungsgemäß verlegt und im Batterieanschlussfeld
bzw. an der Unterseite angeschlossen.
Die Batterie-Leistungskabel sind ordnungsgemäß verlegt und im Batterieanschlussfeld
ggf. an der Unterseite angeschlossen.
5.6.1
S10 E

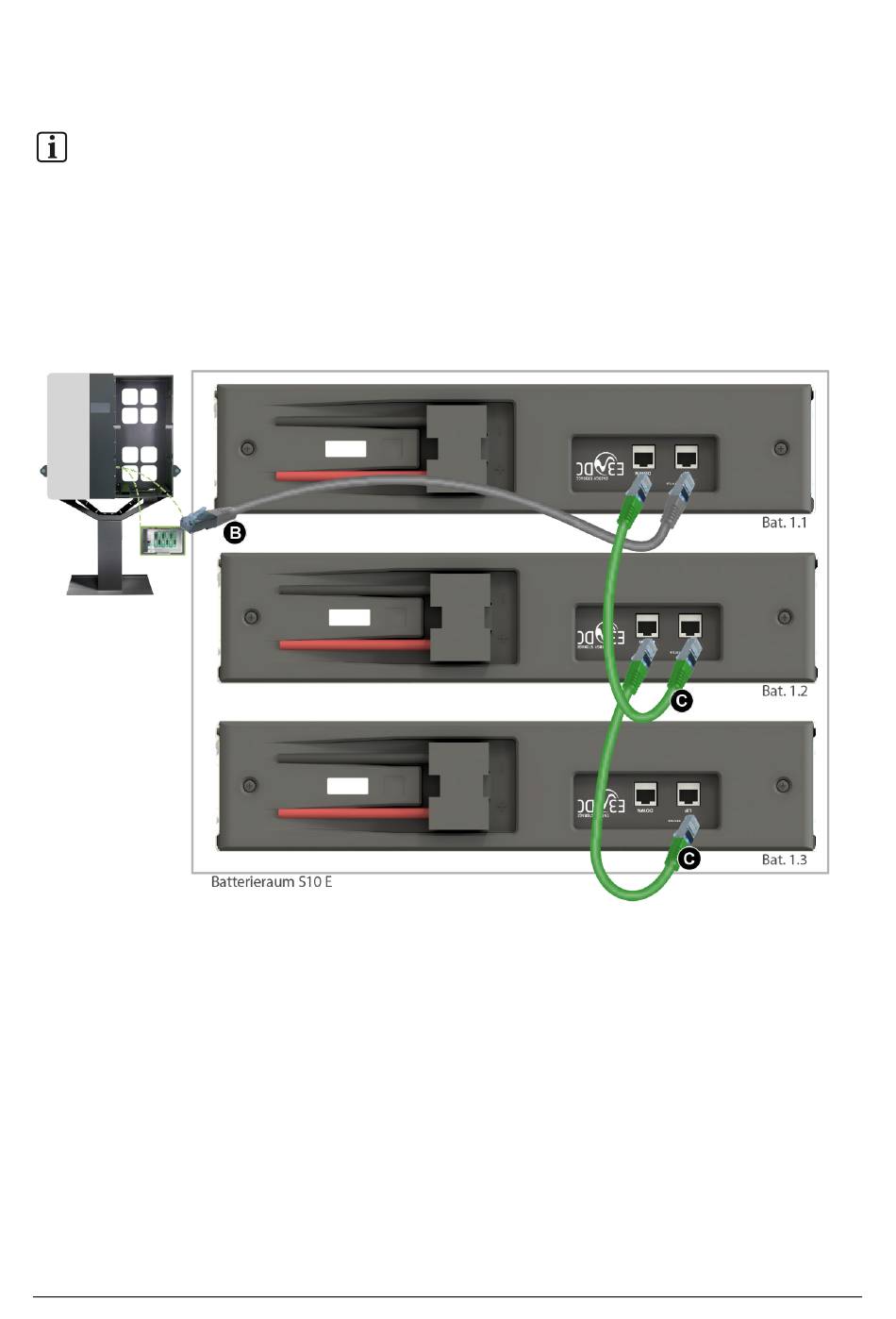

Abb. 21: Anschluss von drei Batteriemodulen an S10 E
Vorgehensweise
1
Das graue Kommunikationskabel [B] vom S10 E in die Buchse
stecken.
2
Den Stecker des grünen Kommunikationskabels [C] in die Buchse
Batteriemoduls 1.1 stecken.
3
Das andere Ende des grünen Kommunikationskabels [C] in die Buchse
Batteriemoduls 1.2 stecken.
4
Den Stecker des zweiten grünen Kommunikationskabels [C] in die Buchse
Batteriemoduls 1.2 stecken.
34
S10 Hauskraftwerke | V1.10
UP
des Batteriemoduls 1.1
DOWN
des
UP
des
DOWN
DCB-NP2x – Batterie-Installationsanleitung
E3/DC GmbH
des
