E3/DC GmbH
5.5

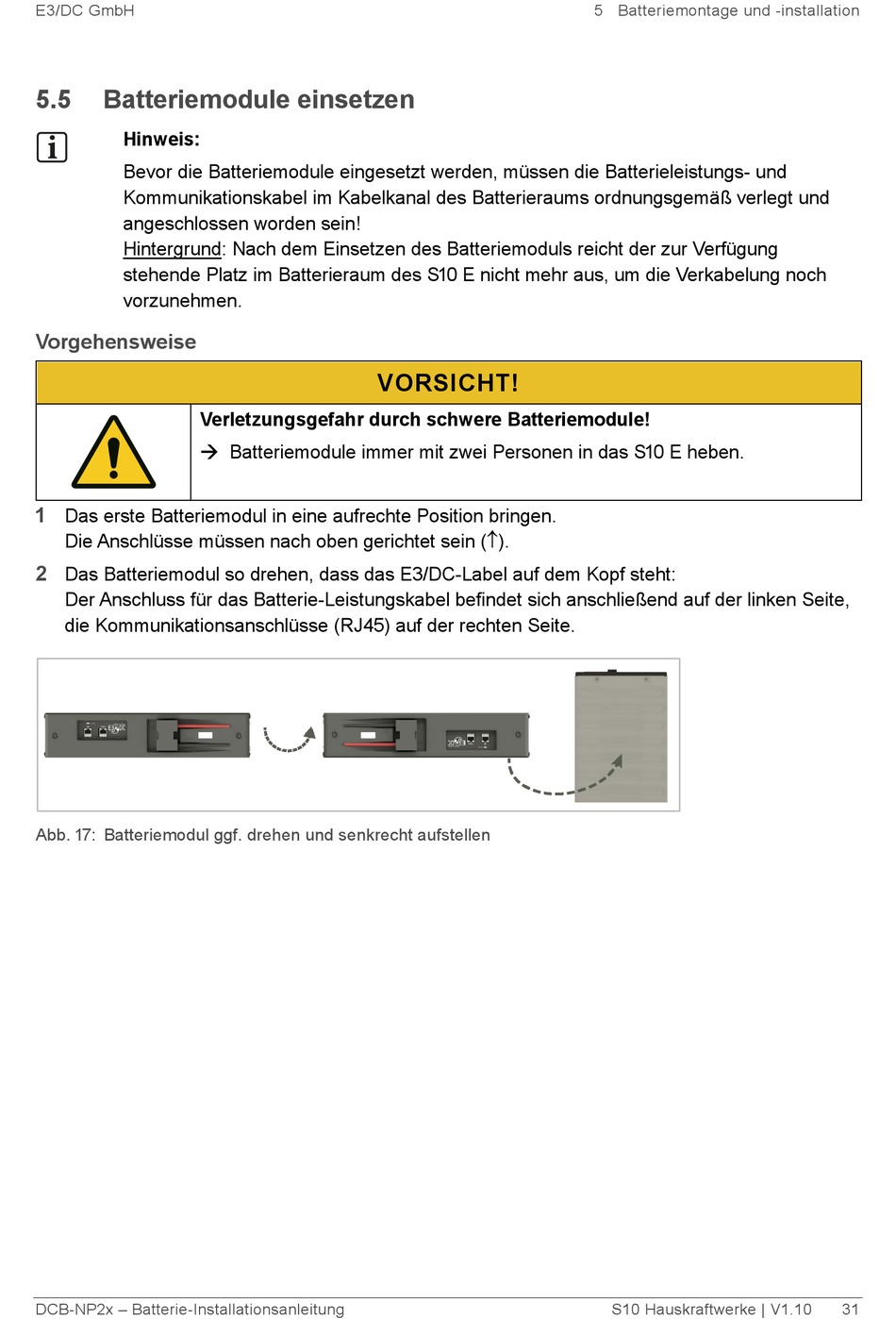

Batteriemodule einsetzen
Hinweis:
Bevor die Batteriemodule eingesetzt werden, müssen die Batterieleistungs- und
Kommunikationskabel im Kabelkanal des Batterieraums ordnungsgemäß verlegt und
angeschlossen worden sein!
Hintergrund: Nach dem Einsetzen des Batteriemoduls reicht der zur Verfügung
stehende Platz im Batterieraum des S10 E nicht mehr aus, um die Verkabelung noch
vorzunehmen.
Vorgehensweise
Verletzungsgefahr durch schwere Batteriemodule!
Batteriemodule immer mit zwei Personen in das S10 E heben.
1
Das erste Batteriemodul in eine aufrechte Position bringen.
Die Anschlüsse müssen nach oben gerichtet sein (↑).
2
Das Batteriemodul so drehen, dass das E3/DC-Label auf dem Kopf steht:
Der Anschluss für das Batterie-Leistungskabel befindet sich anschließend auf der linken Seite,
die Kommunikationsanschlüsse (RJ45) auf der rechten Seite.
Abb. 17: Batteriemodul ggf. drehen und senkrecht aufstellen
DCB-NP2x – Batterie-Installationsanleitung
VORSICHT!
5 Batteriemontage und -installation
S10 Hauskraftwerke | V1.10
31
