E3/DC GmbH
4
Batteriemodul DCB-NP2x – Details
4.1
Detailansicht
Hinweis:
Im Folgenden werden die Batteriemodule so dargestellt, wie Sie in das
S10 Hauskraftwerk eingesetzt werden:
Die Batteriemodule so drehen, dass sich die Anschlüsse für das Batterie-
Leistungskabel [4] auf der rechten Seite befinden (siehe Abb. 1).

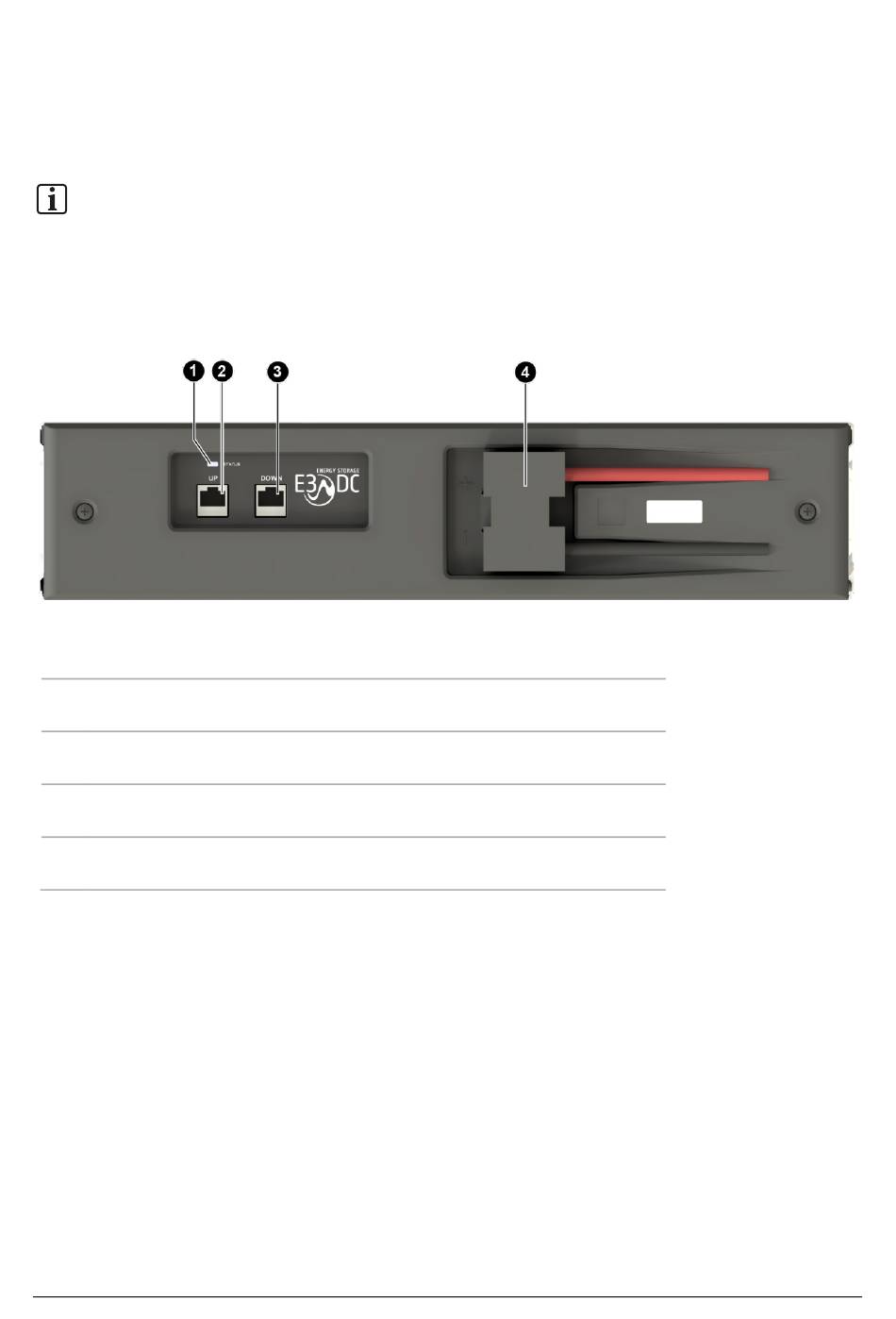

Abb. 1: Batteriemodul DCB-NP2x – Ansicht Frontseite
[1]
LED zur Statusanzeige des Batteriemoduls
[2]
UP: Buchse für Kommunikationskabel
DOWN: Buchse für Kommunikationskabel
[3]
[4]
Stecker des Batterie-Leistungskabels
DCB-NP2x – Batterie-Installationsanleitung
4 Batteriemodul DCB-NP2x – Details
S10 Hauskraftwerke | V1.10
15
