BIS-403
Bistabiles Relais,
mit Zeitschaltuhr
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

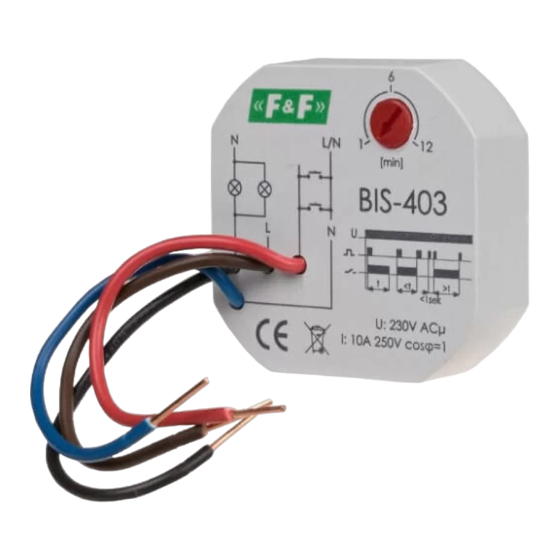

Das elektronische bistabile Impulsrelais BIS-403 ist eine
Vorrichtung, mit der eine Beleuchtung oder ein anderes Gerät
für einen bestimmten Zeitraum oder dauerhaft ein- und ausge-
schaltet werden kann.
Die Steuerung des Betriebs des Geräts erfolgt über einen oder
mehrere parallel geschaltete monostabile Schalter (Klingelta-
ster).
Funktion
Durch kurzes Drücken der Taste wird der Kontakt geschlos-
sen (ein angeschlossener Empfänger wird eingeschaltet). Der
Kontakt wird nach Ablauf der eingestellten Zeit „t"
nach erneutem Drücken der Taste
Empfänger wird ausgeschaltet).
Ein langer, mindestens 2 Sekunden dauernder Tastendruck be-
wirkt, dass der Kontakt dauerhaft eingeschaltet wird
Kontakt öffnet sich erst, wenn die Taste erneut gedrückt wird
(oder nach einem Spannungsausfall).
F&F Filipowski KG
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
②
- 1 -
geöffnet (ein gesteuerter
, oder
①
. Der
③
Verwandte Anleitungen für F&F BIS-403
Inhaltszusammenfassung für F&F BIS-403
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Das elektronische bistabile Impulsrelais BIS-403 ist eine Vorrichtung, mit der eine Beleuchtung oder ein anderes Gerät für einen bestimmten Zeitraum oder dauerhaft ein- und ausge- schaltet werden kann.
- Seite 2 Versorgungsspannung Steuersignal (Tastendruck) Einschaltzeit des Relais Relaisausgang (NO-Kontakt) Montage 1. Trennen Sie die Stromversorgung. 2. Montieren Sie das Relais in einer Unterputzdose. 3. Der Anschluss an das Stromnetz ist folgendermaßen dur- chzuführen: L-Phase an die braune Leitung; „Null“ N an die blaue Leitung.
-
Seite 3: Anschlussschema
Anschlussschema Empfänger Stromversorgung L Steuereingang Stromversorgung N BIS-403 ist mit den hinterleuchteten Tasten nicht kom- patibel. - 3 -... -
Seite 4: Technische Daten
Technische Daten Stromversorgung 195÷253 V AC Kontakt 1×NO maximaler Laststrom (AC-1) 10 A Strom des Steuerimpulses 1 mA ausgelöst mit L- oder N-Pegel Ansprechverzögerung 0,1÷0,2 Sek. Einstellzeit 1÷12 Min. Leistungsaufnahme 0,8 W Anschluss 4×DY 1 mm², L= 10 cm Betriebstemperatur -25÷50°C Abmessungen �55, H= 13 mm Montage... -
Seite 5: Eu-Konformitätserklärung
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski KG erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
