F&F BIS-413 Bedienungsanleitung

BIS-413
Bistabiles Relais
mit Zeitschaltuhr
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

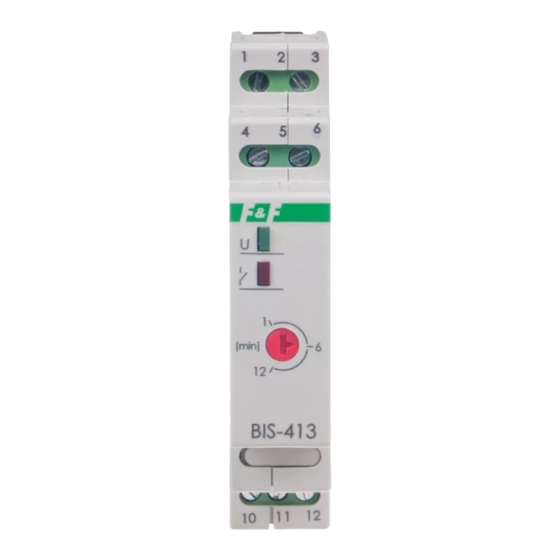

Das elektronische bistabile Impulsrelais BIS-413 ermöglicht das
Ein- und Ausschalten der Beleuchtung oder des anderen Geräts
von mehreren Stellen über parallel geschaltete, kurzzeitige
(Klingel-) Steuerungstasten.
Funktion
Das Einschalten des Empfängers erfolgt nach einem Strom-
impuls, der durch Drücken einer beliebigen momentanen
(Klingel-) Taste verursacht wird, die an das Relais angeschlossen
ist. Das Abschalten des Empfängers erfolgt nach dem näch-
sten Impuls oder selbsttätig nach dem Ablauf der eingestellten
Abschaltzeit. Durch längeres Drücken der momentanen Taste
von mindestens 2 Sek. wird das Relais dauerhaft eingeschaltet.
Das Relais schaltet sich erst ab, wenn die Taste erneut gedrückt
wird (oder nach dem Ausfall der Versorgungsspannung). Die
Versorgungsspannung wird durch das Leuchten einer grünen
U-LED angezeigt. Das Einschalten des Relais und der Countdown
bis zur automatischen Abschaltung werden durch das Blinken
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
