F&F BIS-416 Montage

BIS-416
Bistabiles Relais,
2-Kanal
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

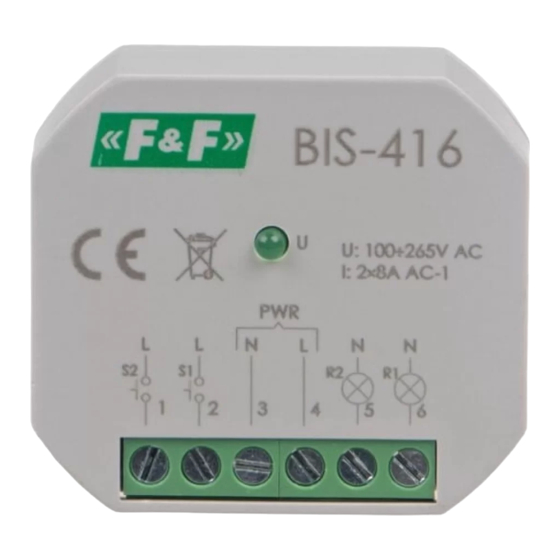

Das elektronische bistabile Impuls-Relais BIS-416 ermöglicht
das Ein- und Ausschalten der Beleuchtung oder anderer Geräte
von mehreren verschiedenen Punkten aus parallel geschaltete,
kurzzeitige (Klingel-) Steuerschalter.
Funktion
Das Einschalten eines Empfängers erfolgt nach einen Strom-
impuls, der durch das Drücken eines beliebigen zeitweiligen
Schalters oder Tasters (z.B. Klingel-) verursacht wurde, der mit
dem Bistabilen Relais verbundenen ist. Nach dem nächsten
Stromimpuls wird der Empfänger ausgeschaltet. Das Relais ver-
fügt über zwei unabhängig gesteuerten Kanäle. Die Steuerung
erfolgt über zwei separate Signaleingänge. Der Impuls im S1-
Eingang steuert den R1-Ausgang. Analogisch wirkt das Paar – S2-
Eingang und R2-Ausgang.
Das Bistabiles Relais verfügt über keinen „Speicher" (Memory-
Funktion der Stoßposition d.h. im Falle eines Stromausfalls und
seiner Rückkehr wird der Relaiskontakt auf AUS gesetzt.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
