F&F BIS-412 Bedienungsanleitung

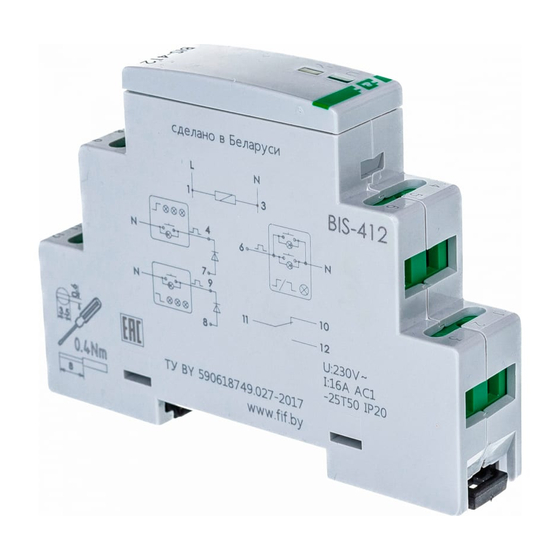

BIS-412
Bistabiles Relais
(Gruppenrelais)
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das elektronische, bistabile Impulsrelais B-412 ist für die Arbeit
in einem Gruppensystem bestimmt.
Ein einzelnes Relais ermöglicht die Steuerung des Empfängers
über momentane Tasten (Klingeltastern), die an die Eingänge
der lokalen Steuerung angeschlossen sind. Dank der zentralen
Steuereingänge ist es auch möglich, mehrere Empfänger gle-
ichzeitig in Gruppen zu steuern.
Funktion
Das Leuchten der grünen LED mit dem U-Symbol zeigt an, dass
die Versorgungsparameter des Geräts richtig sind. Das Gerät
kann über lokale und zentrale Eingänge gesteuert werden.
Lokale Steuerung
Das Einschalten des Empfängers (Umschalten des Relaiskontakts
auf Position 7-10) erfolgt durch Drücken einer beliebigen
momentanen Taste aus der lokalen Steuerungsgruppe. Das
Einschalten des Empfängers wird durch das Leuchten einer roten
LED angezeigt. Durch erneutes Drücken der Taste aus der lokalen
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
