Für Android
1. Greifen Sie auf die „Einstellungen" zu.
2. Wählen Sie „WLAN".
3. Falls nicht aktiviert→ aktivieren Sie die WLAN-Funktion.
4. Warten Sie, bis das Gerät alle verfügbaren Netzwerke anzeigt.
5. Wählen Sie „WAM_CONNECT_0123456789AB"
6. Warten Sie, bis die Meldung „Ohne Internet verbunden" angezeigt wird.
7. Schließen Sie die Einstellungsseite.
8. Zum Bearbeiten klicken Sie auf „Google" oder öffnen Sie in einem beliebigen
Browser die IP-Adresse 192.168.2.1
9. Warten Sie, bis der Browser die „HOME"-Page des Filters geöffnet hat.
2.9 FILCONTROL CONNECT: MODBUS-Steuerkartenkommunikation
Die MODBUS-Kommunikationsfunktion der Steuerkarte FILCONTROL CONNECT (nicht Echtzeit) ermöglicht
der Steuerkarte, sich über ein universelles Protokoll mit dem SPS-Steuersystem zu verbinden.
Kommunikationsprotokoll: RS485, MODBUS 9600,8,N,1
Verbindung
Die Steuerkarte muss über die Klemmen 3 und 4 mit einem Twisted-Pair-Kabel angeschlossen werden.
Die Schnittstelle am Filter ist optoisoliert mit einer Isolationskapazität von etwa 4 kV.
Da keine Repeater-Verwaltung vorgesehen ist (nur Verbindung D+ und D-), sind die Filternummern und Ent-
fernungen gemäß dem MODBUS-Standard auf nur eine einzige Richtung beschränkt.

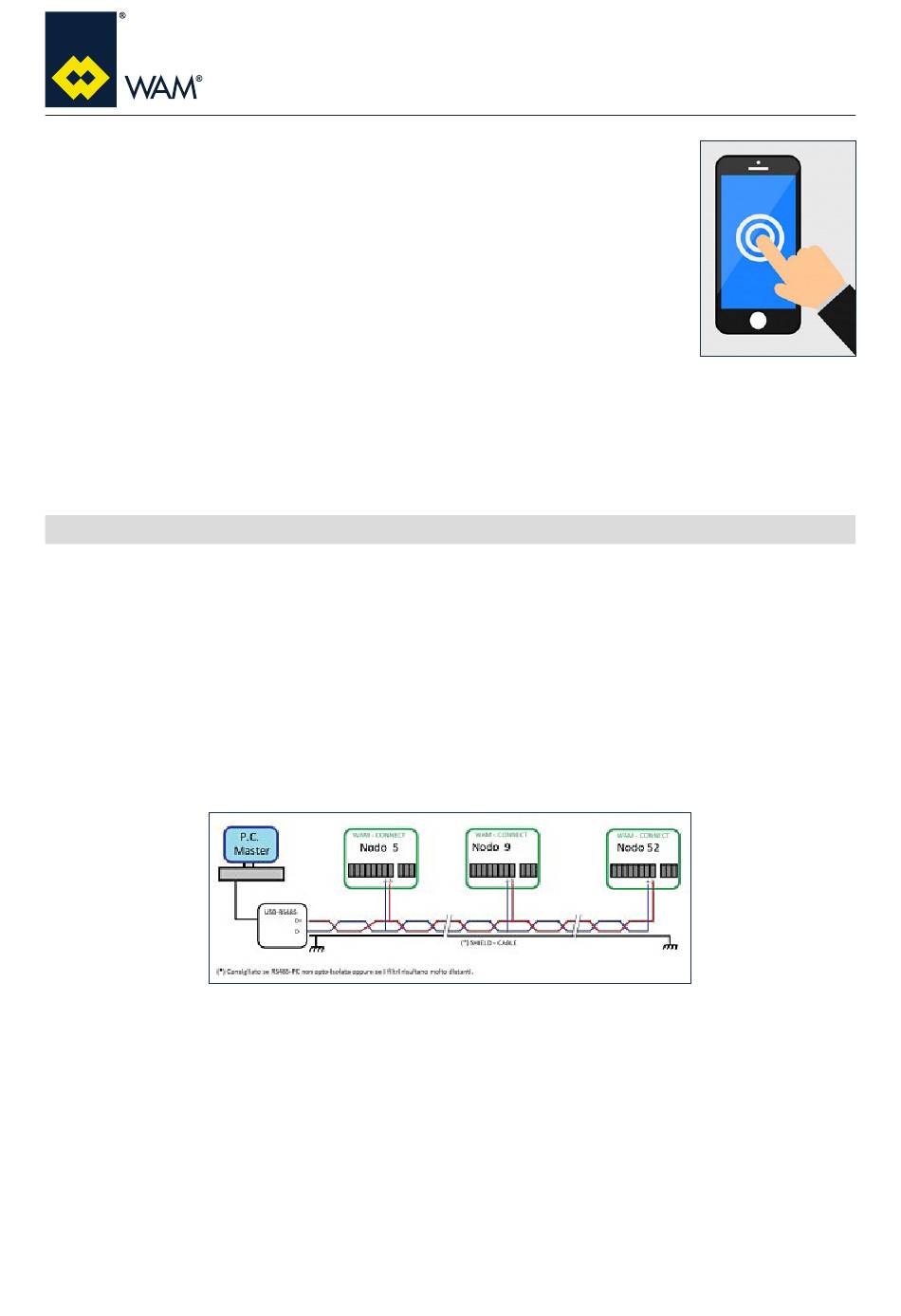

Anschlussbeispiel:
Einrichtung – Konflikte mit anderen Optionen
Die Priorität von WLAN und GPRS kann aufgrund der physischen Umschaltung der Kommunikation zu einer
korrupten MODBUS-Verbindung führen.
Anmerkung: Daher müssen bei der gleichzeitigen Verwendung von zwei Protokollen Algorithmen zur Erken-
nung von korrupten Frames vorgesehen werden.
- Einstellung → PR=0
Der Filter kommuniziert nur im MODBUS-Modus (empfohlen).
- Einstellung → PR=1.2
FILCONTROL TIME & FILCONTROL CONNECT
2.0 ELEKTRISCHER ANSCHLUSS
33
04.18
063002705
Ausgabe: A
