2.5 FILCONTROL CONNECT: Tastatur- und LCD-Display-Kit

Das in die Dosenabdeckung integrierte Touch-Tastatur- + LCD-Display-Kit wird über ein Flachkabel mit dem
Anschluss EXP4 auf der Steuerkarte FILCONTROL CONNECT verbunden.
Die Steuerkarte FILCONTROL CONNECT wird immer mit dem Tastatur-Kit zur Programmierung der Reini-
gungszyklen geliefert.
Die Tastatur der Benutzeroberfläche muss von der Steuerkarte FILCONTROL CONNECT mit Strom versorgt
werden.

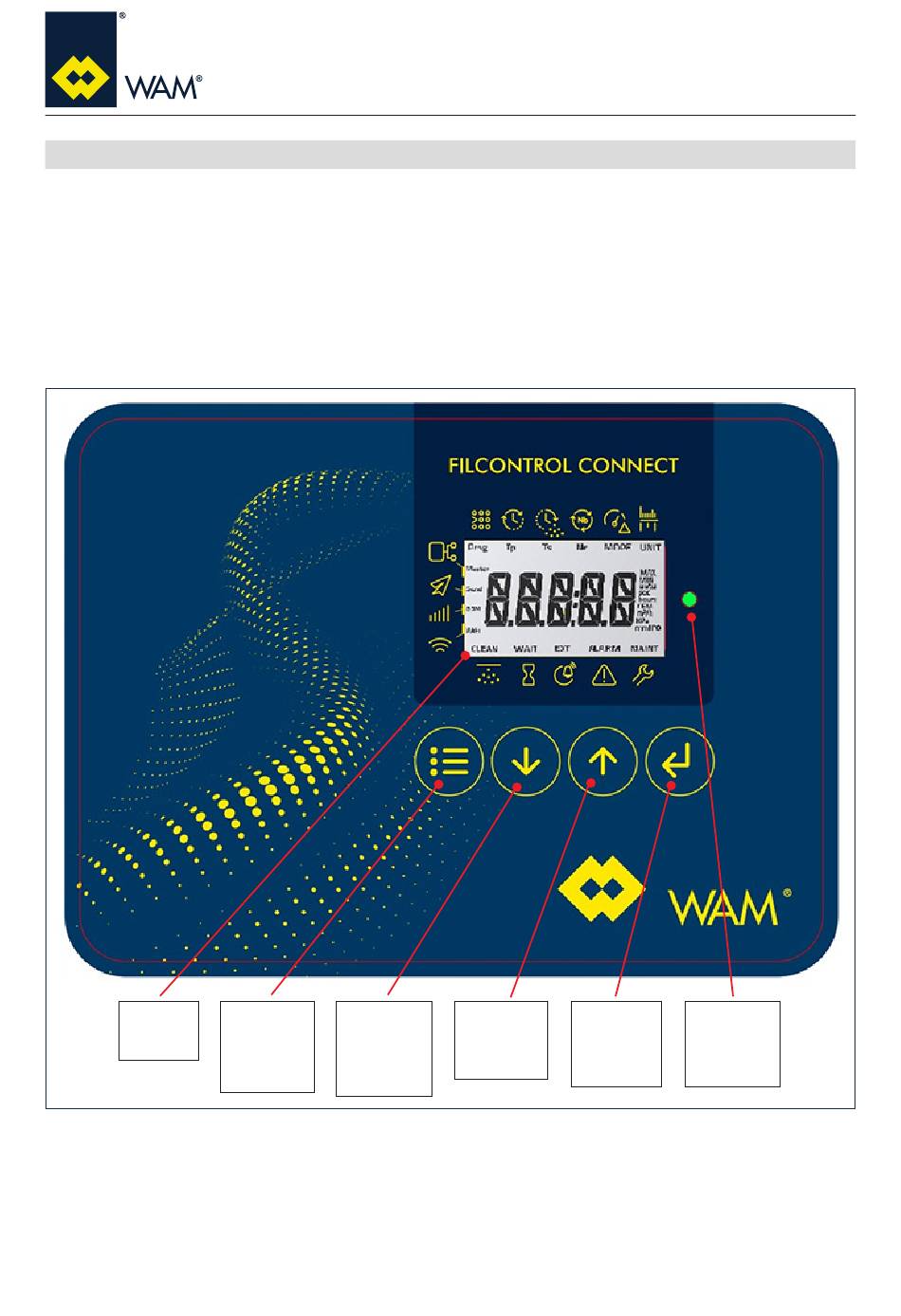

LED-
Anzeige
Über die Benutzeroberfläche kann der Bediener den Status der Filterfunktionen prüfen und bei Bedarf wäh-
rend der Installation ändern.
HINWEIS: Eine rote Leuchtanzeige bedeutet, dass der Bediener mehrere Schaltflächen aktiviert/gedrückt hat.
FILCONTROL TIME & FILCONTROL CONNECT
2.0 ELEKTRISCHER ANSCHLUSS
TASTATUR- UND DISPLAY-KIT
Schaltfläche
Schaltfläche
„EINSTEL-
LUNGEN"
Verringern
des
Menü
Werts
EINGABE-
Schaltfläche
Schaltfläche
bearbeiten
Erhöhen des
und bestä-
Werts
tigen
13
04.18
063002705 Ausgabe: A
Leuchtan-
zeige und
Warnsummer
