Anschluss der elektronischen Steuerkarte
1) VERSORGUNGSSPANNUNG – funktioniert mit allen Spannungen im Bereich von 24 V bis 260 V, entweder
in AC oder in DC.
2) SELBSTERKENNUNG DER VERSORGUNGSSPANNUNG – Die elektronische Steuerkarte erkennt die
angelegte Versorgungsspannung automatisch. Daher müssen für den Normalbetrieb keine Einstellungen
vorgenommen werden.
3) ANSCHLUSS AN DER ANSCHLUSSDOSE – Die elektronische Steuerkarte wird über die Klemmenleiste
(S1) mit Strom versorgt und nimmt alle in Punkt 1) erwähnten Spannungen an. Um das Bedienfeld einzu-
schalten, muss ein freier Kontakt (spannungslos) mit der Anschlussklemme S2 hergestellt werden. Wenn
der Kontakt (S2) geöffnet wird, beginnt Zyklusabschlussreinigung und wird für einen Zeitraum fortgesetzt,
der durch das auf der Steuerkarte eingestellte Reinigungsprogramm bestimmt ist.
4) SICHERHEITSSPERRE FÜR WARTEFUNKTION – Die Aktivierung des Eingangs für die WARTEFUNK-
TION (Schließen des Kontakts) unterbricht den Reinigungszyklus und speichert die Position des zuletzt
aktivierten Ausgangs. Die Sperre bleibt bestehen, solange die WARTEFUNKTION aktiviert ist (Kontakt ge-
schlossen). Wird die WARTEFUNKTION deaktiviert (Kontakt geöffnet), wird der Reinigungsvorgang ab dem
nächsten Output, der dem zuletzt aktivierten am nächsten liegt wieder aufgenommen, soweit S2 noch unter
Spannung steht. Ansonsten wechselt das Programm wieder in den STANDBY-Modus, ohne die Zyklusab-
schlussreinigung durchzuführen. Der Kontakt WARTEFUNKTION kann als Sicherheits-/Alarmschalter oder
zur Verkürzung der Zyklusabschlussreinigungsdauer verwendet werden. Wird also die WARTEFUNKTION
während der Zyklusabschlussreinigung aktiviert, stoppt der Reinigungsvorgang ganz; wird die WARTE-
FUNKTION deaktiviert, wechselt das Programm in den STANDBY-Modus.
Auf der Rückseite der auf der Dosenabdeckung angebrachten Grafik finden Sie alle technischen Angaben
zum Anschluss der FILCONTROL-Steuerkarte.

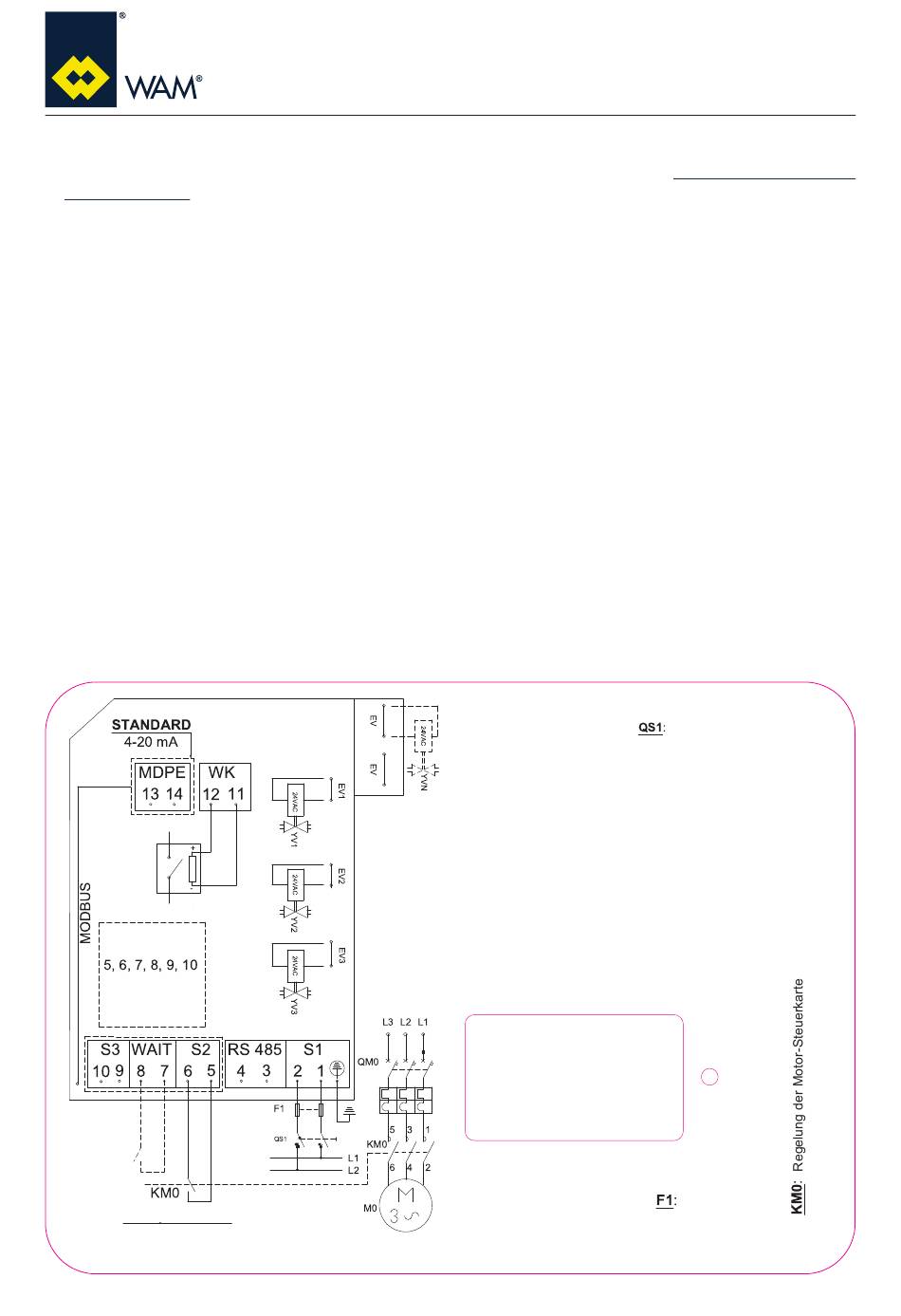

Es gibt 2 Schaltpläne, einen für das Modell TIME und einen für das Modell CONNECT. Siehe folgende Diagramme.
Relais 24 V DC
WARNUNG
Anschlüsse
KEINE Span-
nung anlegen
Die Polarität ist irrelevant
für 24 V AC oder DC
HAUPTSTROMVERSORGUNG
FILCONTROL TIME & FILCONTROL CONNECT
2.0 ELEKTRISCHER ANSCHLUSS
LÜFTERMOTOR
BEREITGESTELLT VON WAM
WAM PC-STEUERKARTE
7
04.18
063002705
Ausgabe: A
Regelung der
Hauptstromversorgung
Sicherung
