2.7.8 WK-programmierbare Ausgabefehler (nur verfügbar bei FILCONTROL CONNECT)
Der WK-Ausgang ist ein allgemeiner Alarm, der ausgelöst wird, wenn mindestens einer in folgender Tabelle
aufgeführten Alarme aktiviert ist (Verdrahtungsverbindungen siehe Seite 7).
Störung SET
ERR1 ERR01
ERR3 ERR03
HIG04
ERR4
ERR04

2.8 FILCONTROL CONNECT: Erweiterungsmodule

Die Elektronik von der Steuerkarte FILCONTROL CONNECT erfordert das Anbringen von 2 Zubehörelemen-
ten für die Fernverbindung:
a) GPRS-MODUL;
b) WLAN-MODUL.
Wenn jedes Mal beim Einschalten der Steuerkarte die Meldung „INF00" ausgegeben wird, laufen das GPRS-
oder WLAN-Modul und wurden vom Bediener korrekt konfiguriert.
Wenn die oben genannte Meldung nicht ausgegeben wird, wurden das GPRS- oder WLAN-Modul nicht ord-
nungsgemäß angeschlossen und die Steuerkarte erkennt daher die Module nicht.

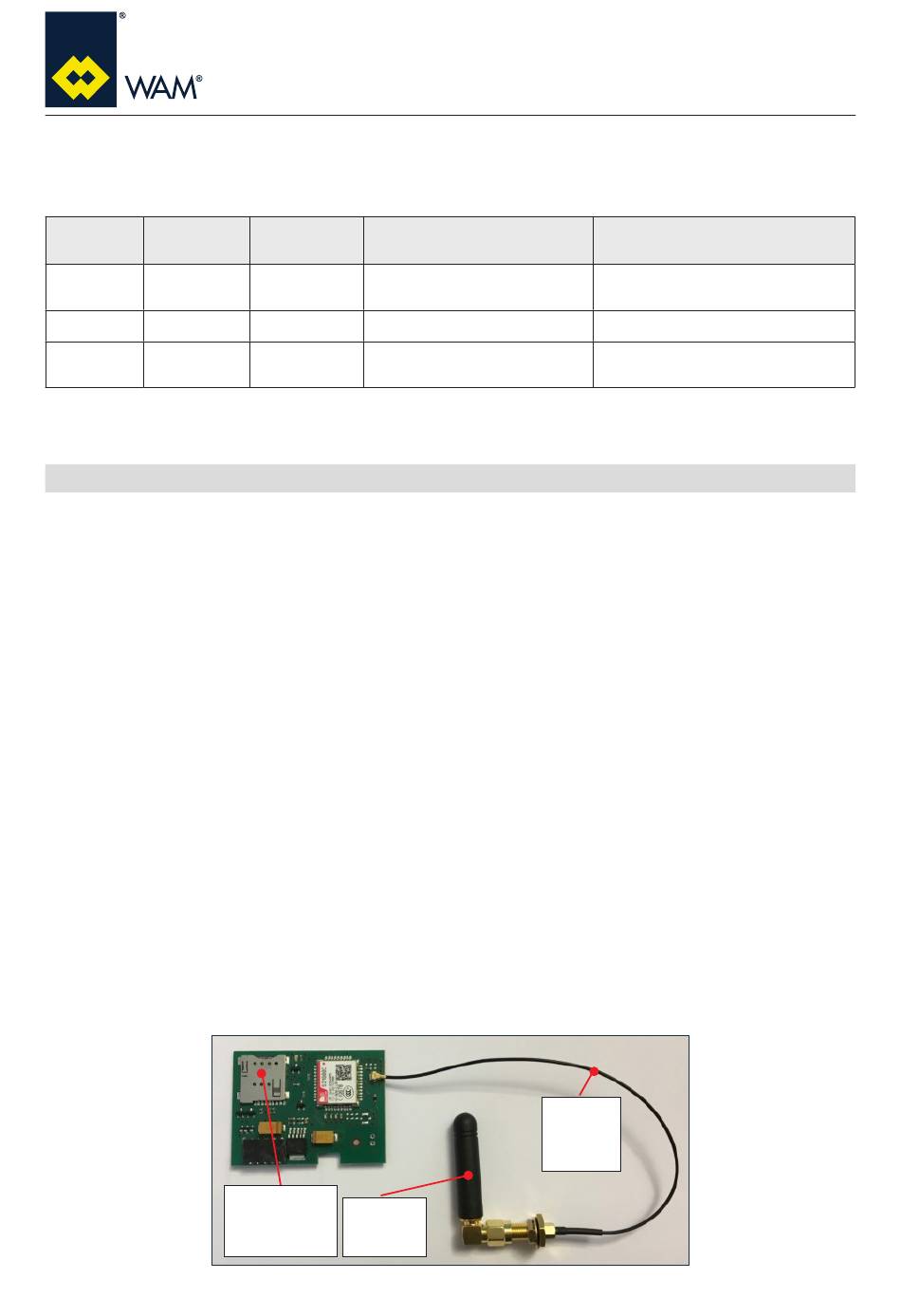

2.8.1 GPRS-Modul
Das GPRS-Modul kann als Option zum Zeitpunkt der Bestellung und als Zubehörkit zur Installation an Filtern
geliefert werden, die eine Steuerkarte FILCONTROL CONNECT verwenden.
Das GPRS-Modulkit enthält:
- elektronische Steuerkarte;
- abgeschirmtes Kabel für den Wandanschluss;
- ausrichtbare Antenne.
Das Kit enthält keine SIM-Karte für die M2M-Verbindung.
Der Kunde kann eine M2M-SIM-Karte von einem lokalen Händler erwerben und in den entsprechenden
Steckplatz auf dem GPRS-Modul einlegen.
Anmerkung: Deaktivieren Sie den PIN-Code, bevor Sie die SIM-Karte einlegen.
FILCONTROL TIME & FILCONTROL CONNECT
2.0 ELEKTRISCHER ANSCHLUSS
RESET-
Funktionen im Alarmzustand
Taste
INF00 Wenn möglich, Reinigung fort-
INF01 setzen lassen
INF03 Reinigungszyklus blockiert
INF04 Reinigung fortsetzen lassen
M2M-DA-
AUSRICHT-
TEN-SIMKAR-
BARE
TEN-STECK-
ANTENNE
PLATZ
Anzahl der Magnetventile stimmt
nicht mit dem Programm überein.
Externer Alarm
Hoher Druck
Kein Druck bei aktiviertem S2
ABGE-
SCHIRM-
TES
KABEL
