FILCONTROL TIME & FILCONTROL CONNECT 04.18
2.0 ELEKTRISCHER ANSCHLUSS
063002705 Ausgabe: A

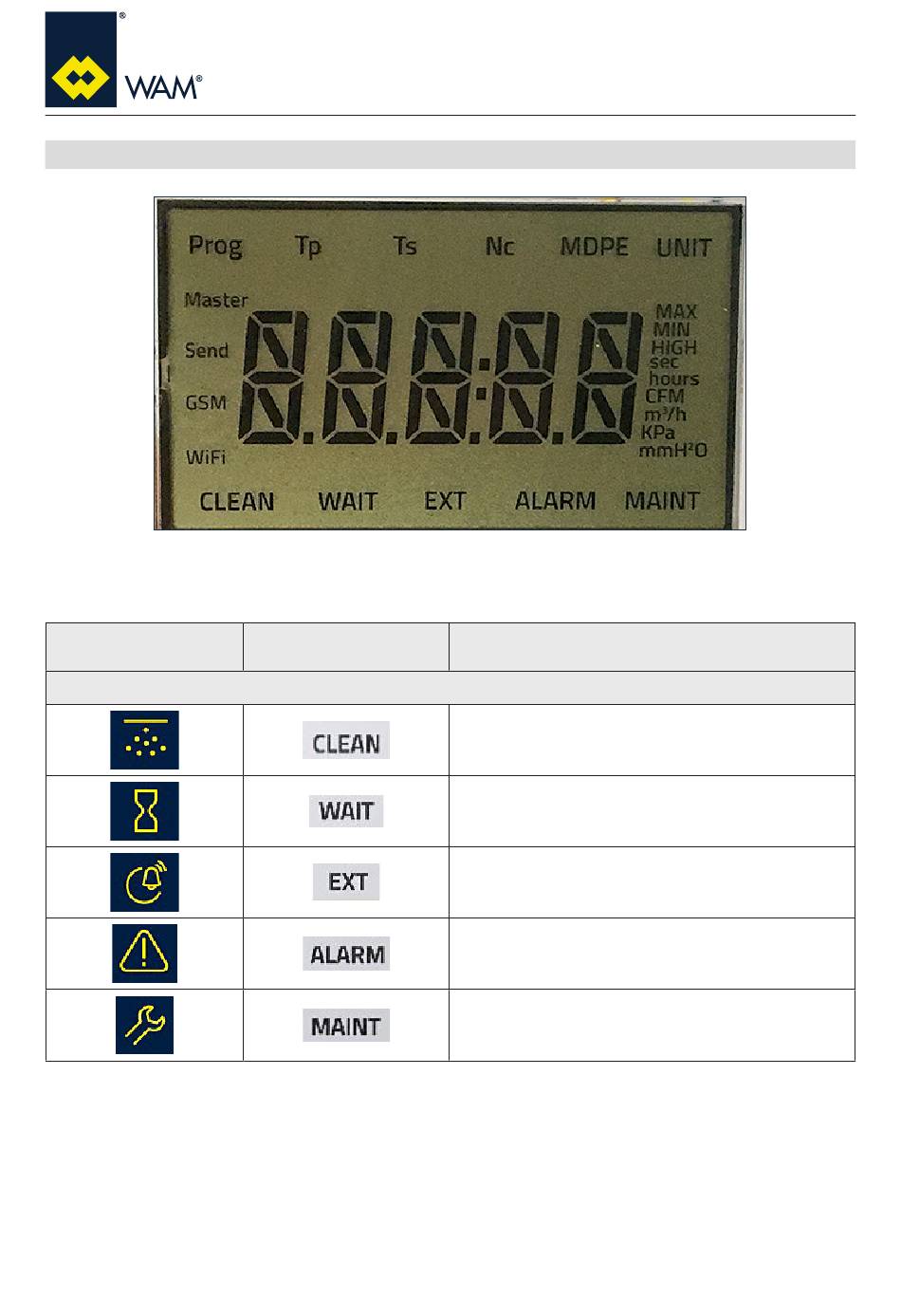

2.6 FILCONTROL CONNECT: Lesen der Parameter auf dem LCD-Display

Die verwendeten Symbole wurden für ein intuitives Lesen der Steuerkartenparameter entwickelt.
Siehe nachstehende Tabelle.
ENTSPRECHUNG
TASTATUR-SYMBOL BESCHREIBUNG
AUF DEM DISPLAY
FILTERSTATUS-INFORMATIONSBALKEN
Der Filter führt den Reinigungszyklus aus.
Das Display zeigt das Magnetventil „ev:01" als aktiv an
Der Filter befindet sich im Standby-Modus, der Kontakt für die
WARTEFUNKTION ist aktiviert,
der Reinigungszyklus befindet sich im Standby-Modus
Externer Fehler, Kontakt S3 aktiviert, Filter im
Alarmzustand und Reinigungszyklus angehalten
Alarmzustand
Wartungszustand, EIN während der
Steuerkartenprogrammierung
14
