2.7 FILCONTROL CONNECT: Programmieren der Steuerkarte mithilfe der Tastatur
Warnung - Gefahr
Hinweis: Vergewissern Sie sich, dass die Steuerkarte vor Beginn der Programmierung eingeschaltet ist.
Die Magnetventilkabel müssen angeschlossen und der Eingang S2 der Steuerkarte muss deaktiviert sein.
Die Programmierung muss von einem zuvor geschulten und spezialisierten Bediener bei geschlosse-
ner Abdeckung durchgeführt werden.
2.7.1 Filter-Stromversorgung
Sobald die geeignete Spannung am Filter anliegt, geschieht gemäß den Spezifikationen Folgendes:
- die LED-Betriebsanzeige schaltet sich ein (KLARE LED);
- alle Magnetventile werden für einen ganz kurzen Moment aktiviert, um den Verbindungstest durchzuführen
(alle LED blinken während des Tests);
- die gepunktete Linie gleitet von der ersten bis zur fünften Stelle;

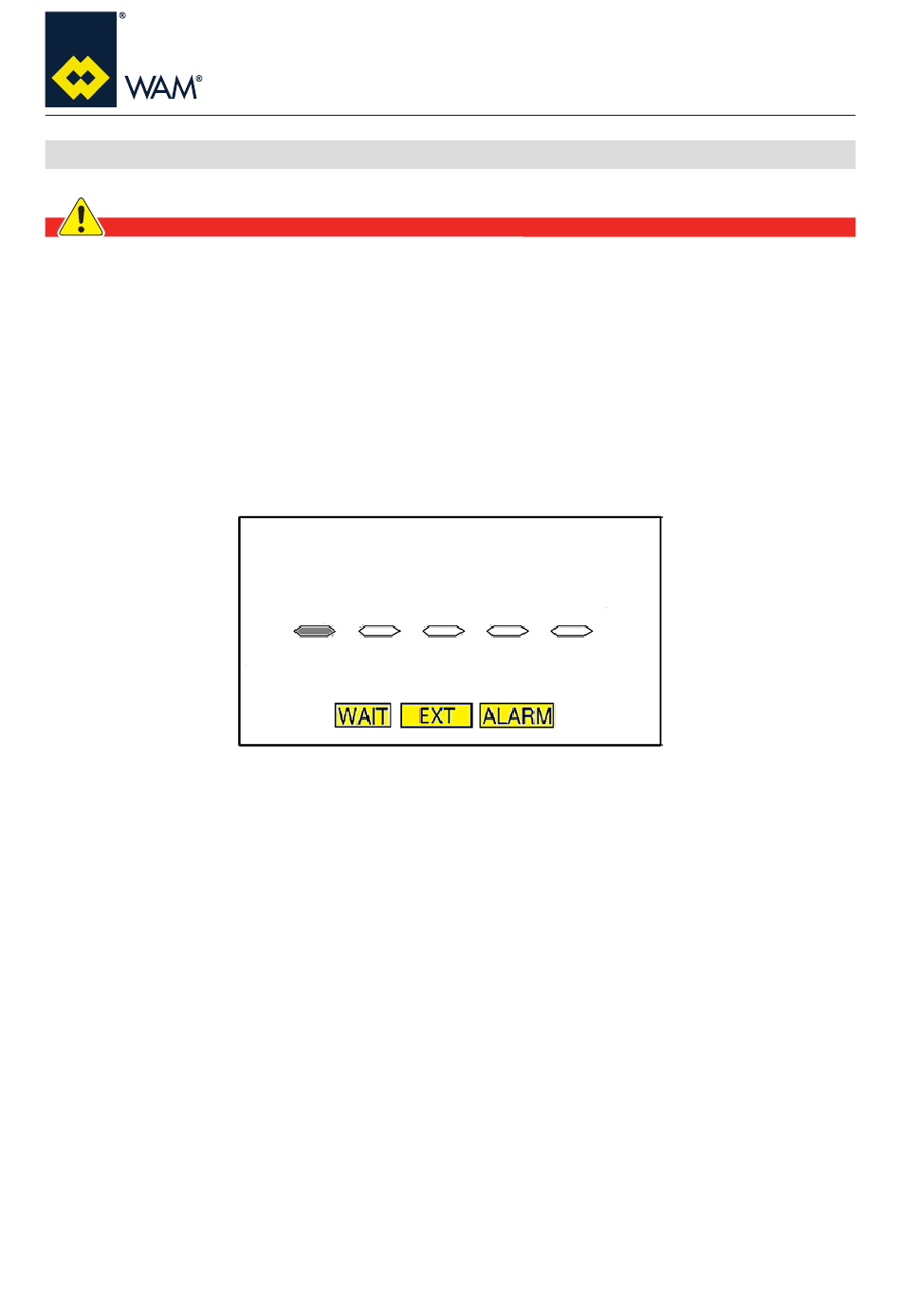

- Die Steuerkarte „FILCONTROL CONNECT" zeigt zuerst das unten abgebildete Fenster, dann die Übersicht
mit dem ausgewählten Programm und gibt an:
INF00 → wenn das vorab geladene Programm korrekt ist
oder
ERR01 → wenn die Anzahl der angeschlossenen/bestätigten Magnetventile nicht der vom vorab geladenen
Programm angegebenen Anzahl entspricht.
Wenn der entsprechende Eingang aktiviert ist, zeigt die Steuerkarte die Meldung WARTEN an.
Der externe Alarmeingang S3 ist aktiviert und die Meldung EXT wird angezeigt.
Nach Abschluss des Initialisierungsvorgangs läuft der Filter normal, auch wenn Alarme ausgelöst werden.
HINWEIS: Das Display zeigt etwaige Fehler in Folge an.
Wenn die Steuerkarte FILCONTROL mit dem Programm „0" betrieben wird (Testprogramm), leuchtet die
ROTE LED auf der Steuerkarte auf.
Überprüfen Sie das geladene Reinigungsprogramm und stellen Sie das geeignete Programm gemäß der An-
leitung in den Abschnitten 2.7.2 und 2.7.3. ein.
FILCONTROL TIME & FILCONTROL CONNECT
2.0 ELEKTRISCHER ANSCHLUSS
16
04.18
063002705
Ausgabe: A
