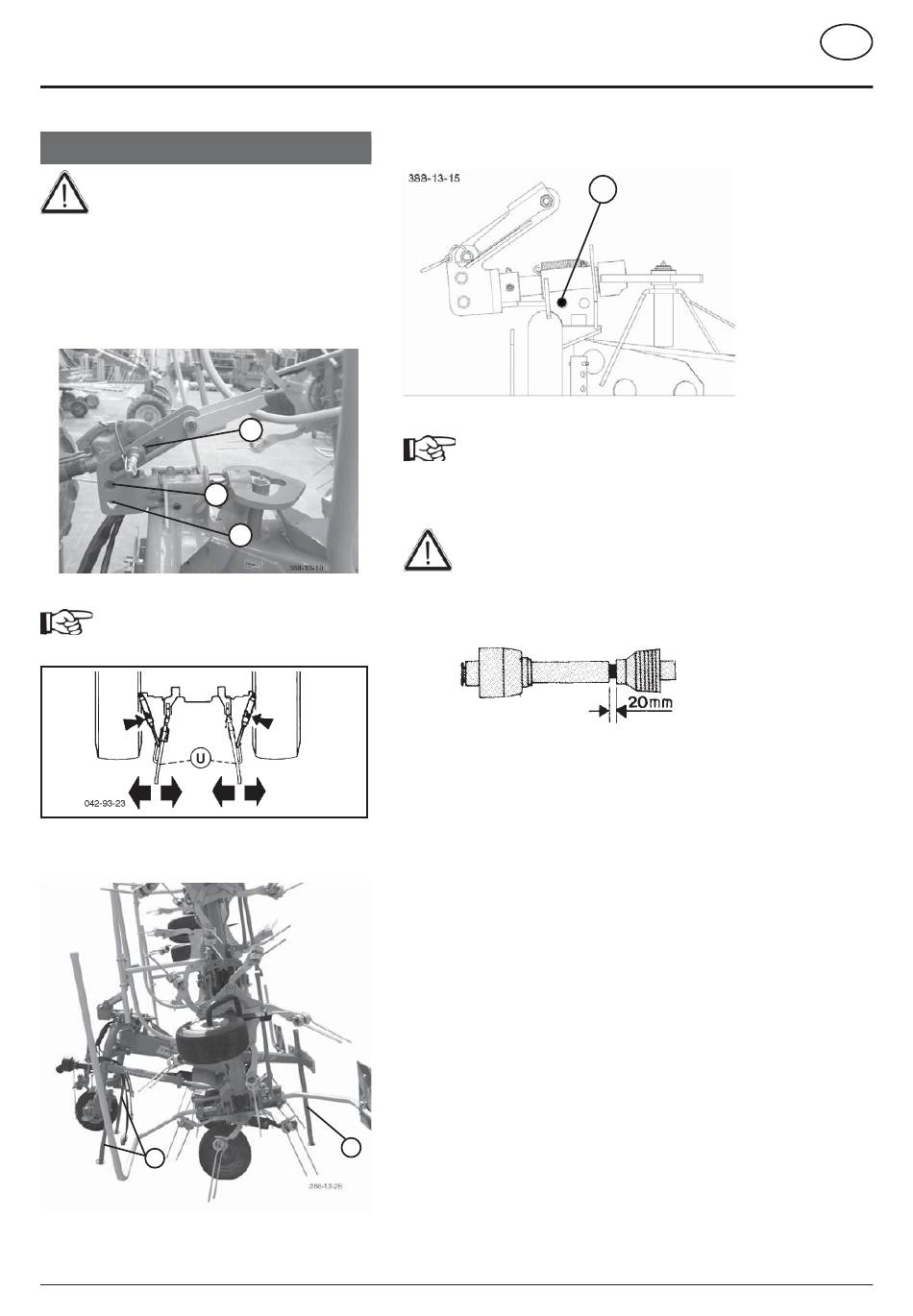

Anbau; Anbau Hit 8.81 / 8.91 - Pottinger HIT 8.81 Betriebsanleitung

Anbau HIT 8.81 / 8.91

Sicherheitshinweise:
siehe Anhang-A1 Pkt. 7.), 8a. - 8h.)
1. Gerät am 3-Punkt des Schleppers anbauen.
• bei Wuschausrüstung Tastrad: Oberlenker im
Langloch (1) abstecken.
• Ohne Wunschausrüstung Tastrad: Oberlenker in
Bohrung 2 oder 3 abstecken.
2
Hinweis: Hydraulikunterlenker (4) so
abstecken, dass das Gerät seitlich nicht
ausschwenken kann.
2. Stützfüße vorne (5) und hinten (6) einschieben und mit
Vorstecker sichern.
5
1400-D Anbau_2192
3. Schwenkbockverriegelung mittels Absteckbolzen in
1
4. Gelenkwelle ankuppeln
3
5. Hydraulikschläuche ankoppeln
6. elektrische Kabel für Beleuchtung (Wunsch) ankuppeln
7. Zugseil in die Schlepperkabine verlegen.
6
Stellung (B) für Transport verriegeln.
Hinweis: Bolzen nur bei angehobener
Maschine umstecken.
Vor dem ersten Einsatz ist die
Gelenkwellenlänge zu prüfen und
gegebenenfalls anzu passen (siehe auch
Kapitel "Anpassen der Gelenkwelle" im
Anhang-B.
1x doppeltwirkend für Heben und Senken der Ausleger
1x doppeltwirkend für Grenzzetteinrichtung (Wunsch)
- 7 -

ANBAU

B
D
