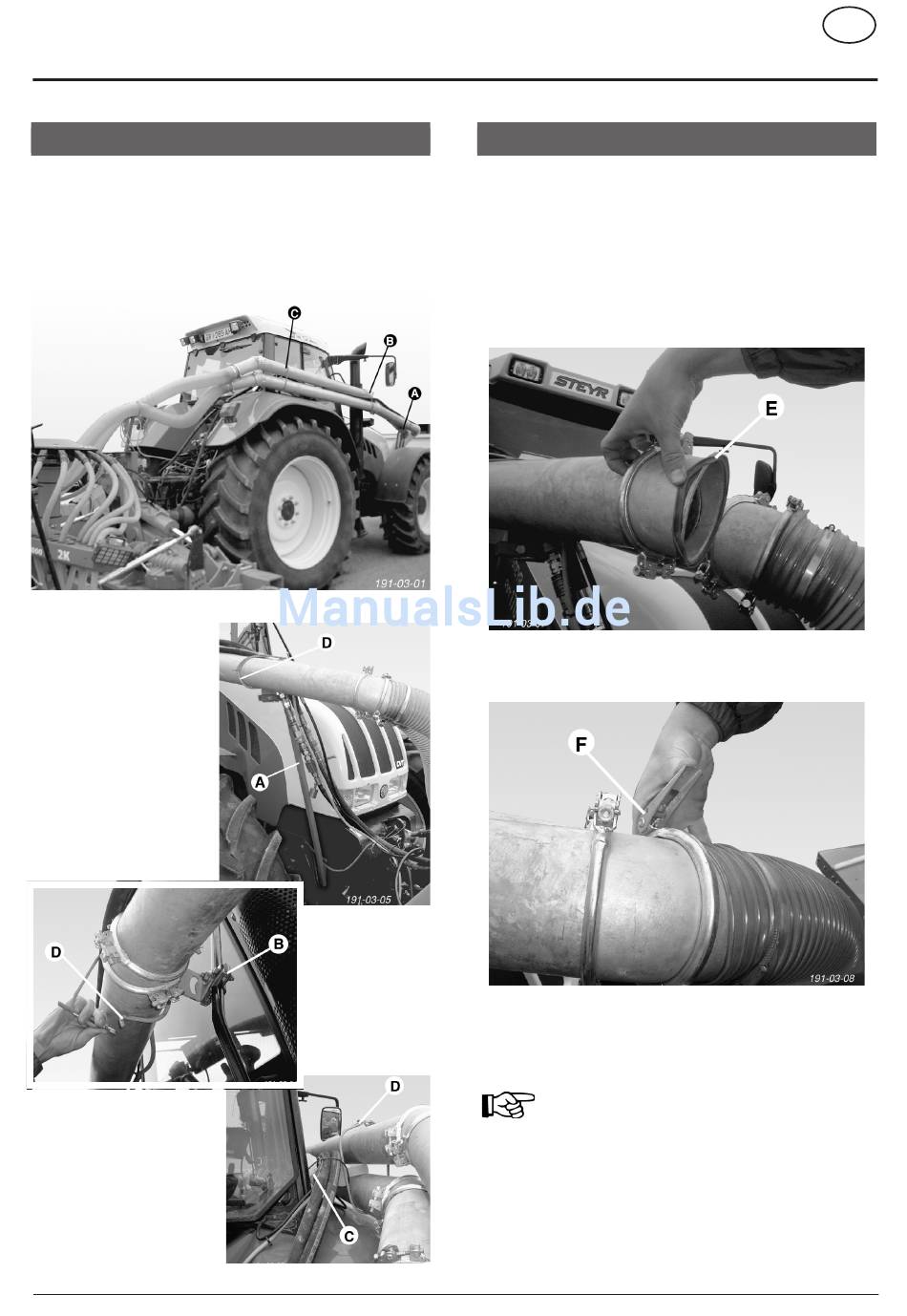

Halterungen am Traktor
- Zur Befestigung der Rohre am Traktor werden Rohrhaltebügel
mitgeliefert.
- Die Halterungen (A, B, C) zur Montage der Rohrbügel (D) am
Traktor werden nicht mitgeliefert. Die Anbaukonsolen müssen je
nach Trakortyp vor Ort selbst angepaßt werden.
Montagebeispiel vorne:
- Halter (A) anfertigen und
Bügel (D) montieren.
Montagebeispiel mitte:
- R o h r k l e m m e ( B ) a n
Kabinenbügel befestigen
und Bügel (D) montieren.
Montagebeispiel hinten:
- H a l t e r ( C ) a n K a b i n e
befestigen und Bügel (D)
montieren.
0900-D anBaU_8548
ANBAU AN DEN TRAKTOR
Montage der Schläuche
Ablängen der Schläuche
- Maschine in abgesenkter Position (vorne und hinten)
- Schläuche in optimaler Länge abschneiden
- Schlauchanschlüsse montieren
Verbinden von Schlauch und Rohr
- Dichtung (E) auf Rohr geben und Enden zusammenstecken
- Mit Rohrverbinder (F) festklemmen.
Beim Verlegen der Förderrohrleitungen darauf achten,
daß Ausheben/Absenken und Tankdeckel öffnen
möglich sind!
- -
D
