1.5 Adressierung

1.6 Austausch von Modulen

PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE
1 PKE-COM-RTU, Anschaltung für den Motor- bzw.
▶ Stellen Sie am PKE-Auslöseblock die entsprechenden Werte des Überlastauslösers,
bzw. der Trägheitsgradeinstellung ein.

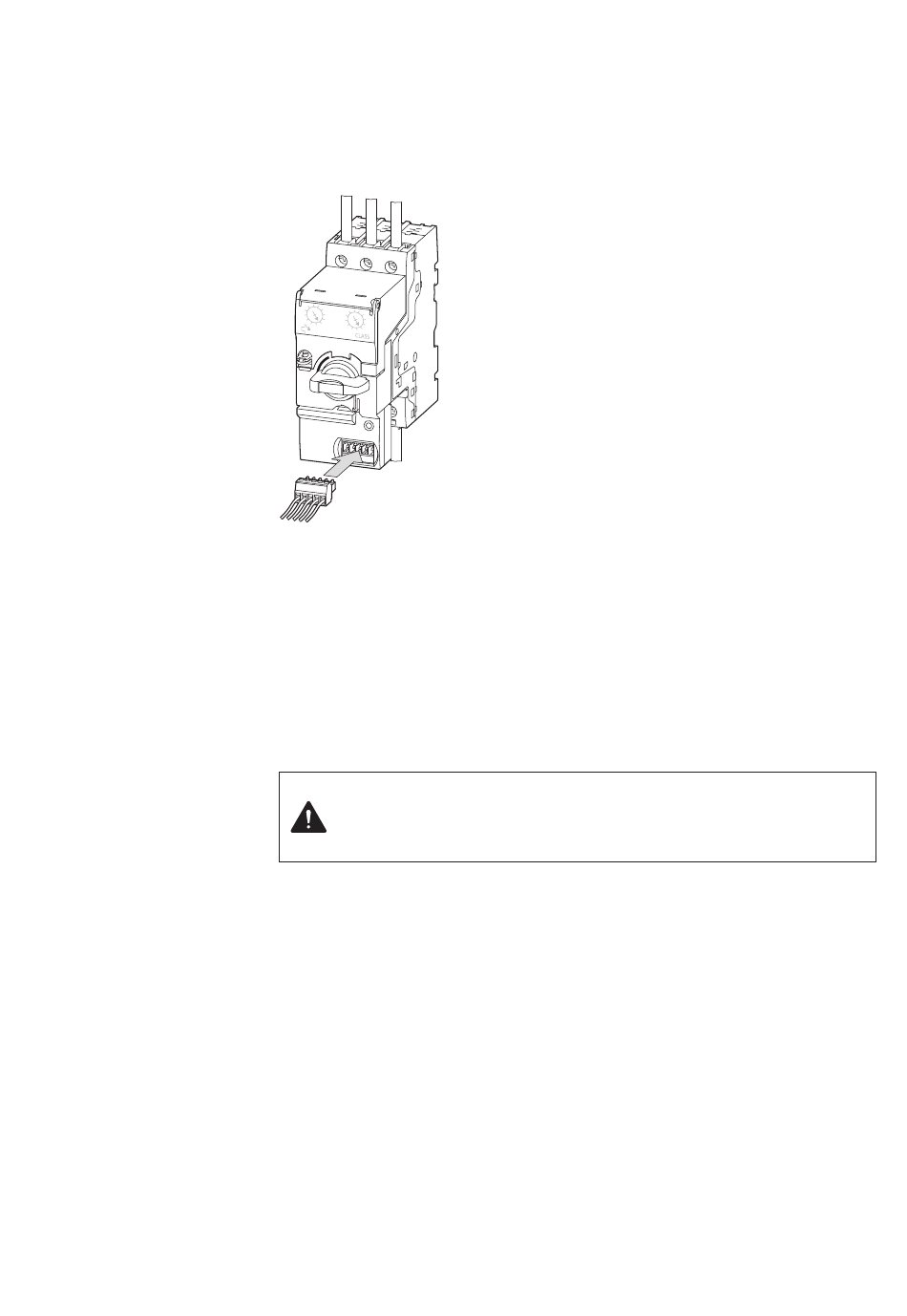

▶ Schließen Sie den Modbus RTU Gerätestecker mit adaptierter Modbus RTU
Verbindungsleitung an.
Die Adressierung erfolgt über die DIP-Schalter und kann nur in ausgebautem Zustand
erfolgen. Mit den vorhandenen 6 DIP-Schaltern können Adressen bis 63 eingestellt
werden. Die DIP-Schalter geben dabei die Adresse binär an, wobei DIP-Schalter 1 den
niedrigsten Wert und DIP-Schalter 6 den höchsten Wert vorgibt. Um z.B. die Adresse auf
41 einzustellen, müssen Sie die DIP-Schalter 1, 4 und 6 auf "ON" stellen.
Alle DIP-Schalter auf 0 setzt das Gerät auf Werkeinstellung zurück, nachdem es mit
Spannung versorgt wurde.
GEFAHR
Der Austausch des Moduls oder des PKE ist nur nach einem
Abschalten des gesamten Modbus RTU Systems zulässig.
