PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE
Das Modul PKE-COM-RTU dient dazu den Motor- bzw. Leitungsschutzschalter PKE
über eine speicherprogrammierbare Steuerung anzusteuern und die Informationen des
PKE zu erfassen. Das PKE-COM-RTU wird direkt an den PKE12, PKE32 und PKE65
angeschlossen.
Die Bedienung und Installation des elektronischen Motor- bzw.
Leitungsschutzschalter PKE ist im Dokument MN03402004Z-DE beschrieben.
ACHTUNG
Die Kombination des PKE-COM-RTU ist nur mit den
PKE-Auslöseblöcken vom Typ „Erweitert" PKE-XTU(W)A(CP)- möglich.
P K E- C O M -R
P K E- C O M -R
TU
TU
ST AT US
ST AT US
M O D B U S -R
M O D B U S -R
TU
TU
R X X
R X X

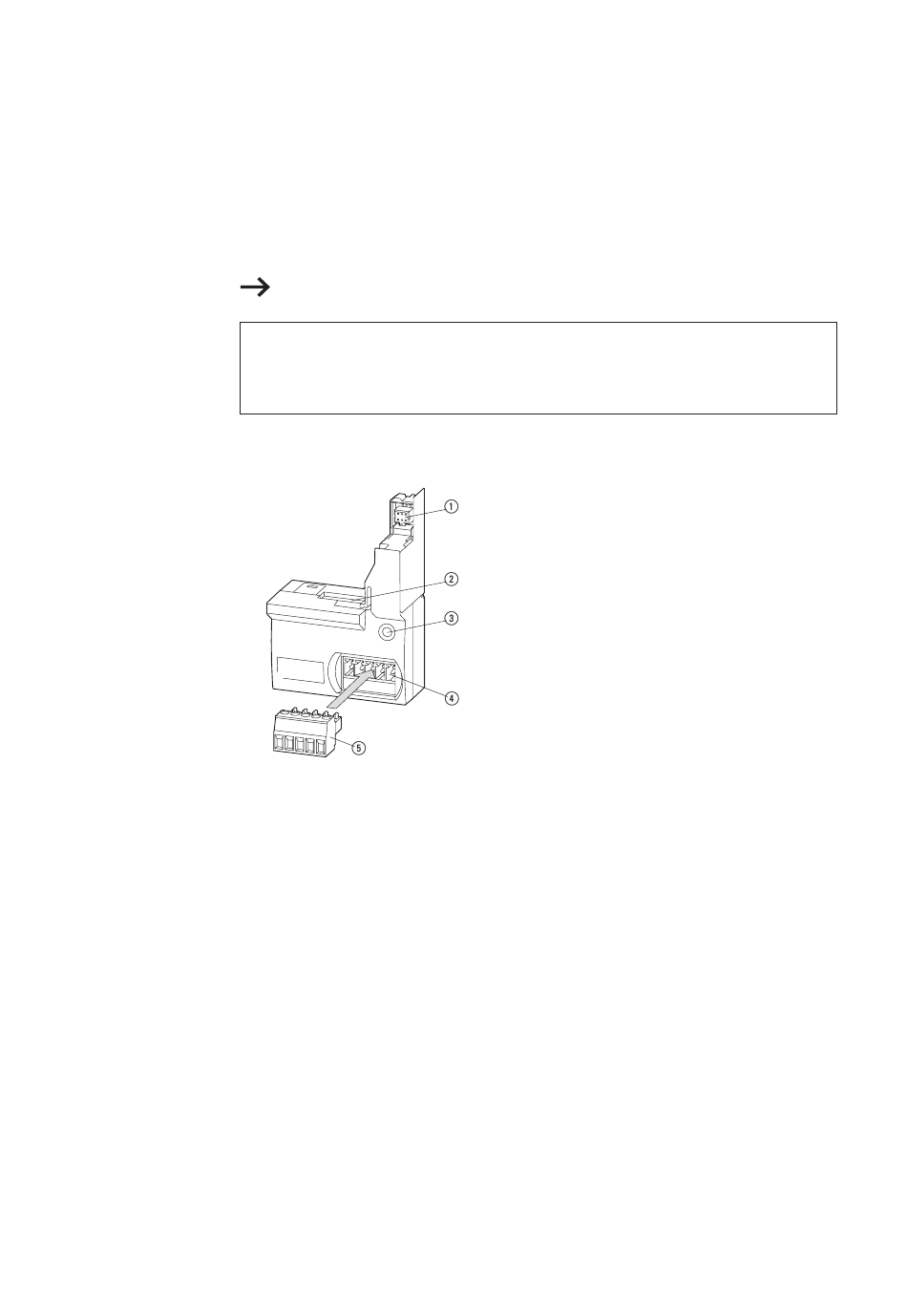

Abbildung 1: Anschlüsse PKE-COM-RTU
1 Datenschnittstelle für PKE-Auslöseblock „Erweitert"
2 DIP-Schalter zum Einstellen der Modbus RTU Slave Adresse
3 Status LED
4 Anschluss Gerätestecker
5 Modbus RTU-Gerätestecker
Der Modbus RTU Gerätestecker (5) mit adaptierter Modbus RTU Verbindungsleitung
und 24VDC Anschluss wird über den Anschluss Gerätestecker (4) mit dem Modul
PKE-COM-RTU verbunden. Über die DIP-Schalter (2) muss vor der Montage die
Einstellung der Modbus RTU Slave Adresse erfolgen.
Die Status-LED (3) zeigt den Kommunikationszustand des Moduls über Modbus RTU an,
sowie den Kommunikationszustand zum PKE-Auslöseblock.
Die mechanische Befestigung des PKE-COM-RTU mit den jeweiligen PKE-Grundgeräten
erfolgt über den Rasthaken. Dieser muss vor der Demontage des PKE-COM-RTU betätigt
werden. Bei der Montage bzw. Demontage des PKE-COM-RTU darf das PKE-Grundgerät
nicht mit einem PKE-Auslöseblock bestückt sein.
Über die Datenschnittstelle (1) erfolgt die Kommunikation des PKE-COM-RTU mit dem
PKE-Auslöseblock.
