7 Adressierung
Vor Betrieb an einer EATON-Sicherheitsbeleuch-
tungsanlage muss die Moduladressierung
vorgenommen werden . Hierzu ist mit einem
geeigneten Schraubendreher die gewünschte
Adresse (1 - 25) an den zwei Codierschaltern in
der Frontplatte des Moduls einzustellen (Pfeil
auf Zahl, Bild 2) .
Bild 1 / fig 1
Anschlussbild 3-PM-IO Modul /
Connections 3-PM-IO Modul
Servicetaster zur Überprüfung
der Kommunikation Modul –
Sicherheitsbeleuchtungsanlage
über den RS 485-BUS /
Service key for testing of
the communication between
module – safety lighting via RS
485-BUS
Adressschalter 1 /
Address switch 1
6
Manual 3-PM-IO Module 40071860334 (B) May 2021 www.ceag.de
Adressschalter 2 /
Address switch 2
0
0
0
1
0
2
. . .
. . .
1
0
1
1
. . .
. . .
. . .
. . .
2
5
2
6
. . .
. . .
3
9
7 Addressing
Prior to operation in a EATON safety lighting
system, the module address must be set . For
this purpose the required address (1 - 25) is to
be set on the code switches on the module
front panel using a suitable screwdriver (arrow
to number, Figure 2) .

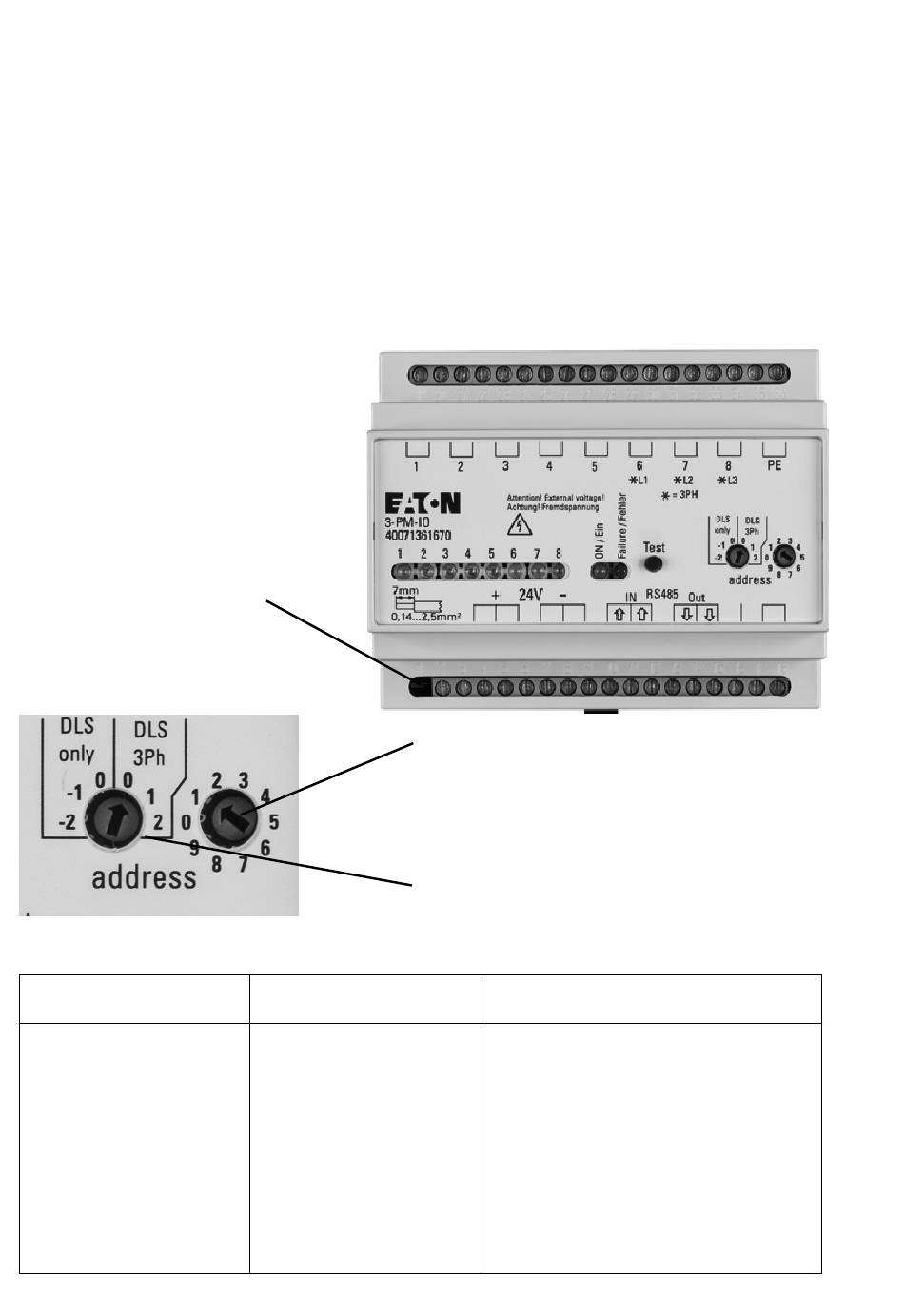

Adressschalter 2
Address switch 2
Bild 2 / fig . 2
Adressschalter 1
Address switch 1
Moduladresse /
Module address
nicht zulässig / not permissible
1
2
. . .
10
11
. . .
. . .
25
nicht zulässig / not permissible
. . .
nicht zulässig / not permissible
B1
B2
