- Seite 1 Handbuch 03/20 MN034005DE PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Betriebsarten der Automatisierungseinrichtung wirksam bleiben. Entriegeln der NOT-AUS-Einrichtungen darf keinen Wiederanlauf bewirken. Einbaugeräte für Gehäuse oder Schränke dürfen nur im • eingebauten Zustand, Tischgeräte oder Portables nur bei geschlossenem Gehäuse betrieben und bedient werden. PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 4: Inhaltsverzeichnis
3 TECHNISCHE DATEN ............18 PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 5: Zu Diesem Handbuch
Berücksichtigen Sie bitte die Hinweise zur Installation in den entsprechenden Montageanweisungen. Alle Angaben in diesem Handbuch beziehen sich auf die hier dokumentierten Hard- und Software-Versionen. Weitere Informationen zu den hier beschriebenen Geräten finden Sie im Internet unter: www.eaton.eu/documentation PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 6: Pke-Com-Rtu, Anschaltung Für Den Motor- Bzw

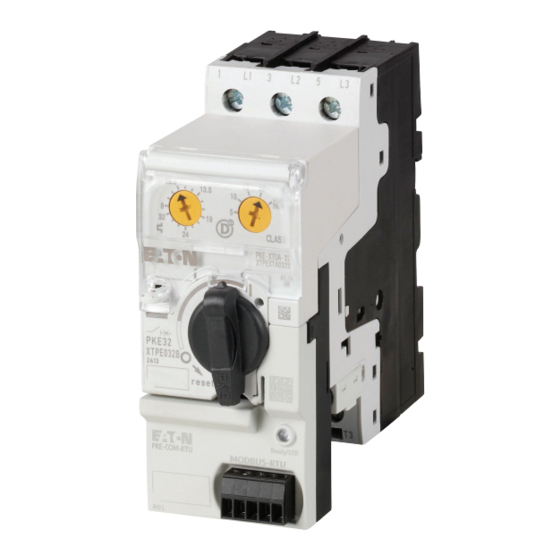

Das Modul PKE-COM-RTU dient dazu den Motor- bzw. Leitungsschutzschalter PKE über eine speicherprogrammierbare Steuerung anzusteuern und die Informationen des PKE zu erfassen. Das PKE-COM-RTU wird direkt an den PKE12, PKE32 und PKE65 angeschlossen. Die Bedienung und Installation des elektronischen Motor- bzw. -
Seite 7: Projektierung
PKE65 ✓ ✓ ✓ Das PKE-COM-RTU bezieht seine Energie für die Kommunikationselektronik sowie für die Ansteuerung der LED aus der 24V DC Versorgung am Gerätestecker. Die Angaben für die Steuerspannungsversorgung entnehmen Sie bitte den technischen Daten im Anhang. 1.4 Installation ▶... - Seite 8 ▶ Stellen Sie die Slave Adresse am Gerät ein. Addr. 1 Addr. 2 Addr. 63 ▶ Schließen Sie das PKE-COM-RTU am PKE-Grundgerät an. ▶ Montieren Sie den PKE-Auslöseblock vom Typ „Erweitert“ (PKE-XTUA-…) PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE...
-
Seite 9: Adressierung
Alle DIP-Schalter auf 0 setzt das Gerät auf Werkeinstellung zurück, nachdem es mit Spannung versorgt wurde. 1.6 Austausch von Modulen GEFAHR Der Austausch des Moduls oder des PKE ist nur nach einem Abschalten des gesamten Modbus RTU Systems zulässig. PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 10: Gerätestatus
Standard Operation Modus Blinkend (1 Hz) Modbus RTU Kommunikation Dauerlicht PKE ausgelöst Blinkend (1 Hz) Fehler in der Kommunikation 1.8 Parametrierung Die Parametrierung des Moduls erfolgt über den angeschlossenen Modbus RTU Master. PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 11: Modbus Rtu
Anzahl (maximal 63 Teilnehmer) von PKE (Slaves). Jeder PKE besitzt eine eindeutige Adresse im Netzwerk. Die Adressierung erfolgt individuell für jeden PKE über die DIP-Schalter am jeweiligen PKE-COM-RTU Modul sie ist unabhängig von der physikalischen Anbindung (Position) im Netzwerk. Beim physikalisch letzten Teilnehmer am Modbus-Strang ist ein Busabschlusswiderstand erforderlich. -
Seite 12: Gerätestecker
Abbildung 3: Belegung des Gerätesteckers 2.3.1 Kommunikationsparameter Beim PKE-COM-RTU können die Kommunikationsparameter über die Register 44001 - 44003 geändert werden. Die Einstellungen in den Registern werden nach einem Neustart des Geräts übernommen oder wenn im Register 44004 eine 1 gesendet wurde. -
Seite 13: Aufbau Der Master-Anfrage
2.5. Aufbau der Master-Anfrage 2.5. Aufbau der Master-Anfrage 2.5.1. Adresse Über die DIP-Schalter am PKE-COM-RTU wird die Adresse des Slaves (1 bis 63) eingestellt, • an den die Anfrage geht. Nur der PKE mit dieser Adresse kann auf die Anfrage antworten. -
Seite 14: Keine Slave-Antwort
30001 - 31034 Single Coil Output Register 44001 - 44005 Bei einigen Steuerungen (z. B. SPS) kann es vorkommen, dass diese im Schnittstellentreiber zur Kommunikation von Modbus RTU einen Offset von +1 beinhalten. PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 15: Programmierung
Phasenstroms L1 [%], nur bei PKE-…CP-… 3 0020 Ar-I-REL-L2 Arithmetischer Mittelwert des Immer verfügbar relativen Phasenstroms L2 [%], nur bei PKE-…CP-… 3 0021 Ar-I-REL-L3 Arithmetischer Mittelwert des Immer verfügbar relativen Phasenstroms L3 [%], nur bei PKE-…CP-… PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... - Seite 16 Applikationsnummer 0x0102 = v1.2 3 1031 AppBuild_ver Applikations Buildnummer 100-999 3 1032 ASIC2_ver ASIC2 Versionsnummer 0xFFEF 3 1033 ASIC2_serialLW Individuelle ASIC2 Seriennummer Low Word 3 1034 ASIC2_serialHW Individuelle ASIC2 Seriennummer High Word PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE...
-
Seite 17: Ausgänge
Mindestmarke des einstellbaren Überlastauslösers am PKE -Auslöseblock fließt (z. B. PKE-XTUA-4 Imin = 0,85 x 1A = 0,85 A). ACHTUNG Der Befehl „Fernauslösung PKE-Grundgerät“ wird ab folgenden Versionsständen der PKE-Auslöseblöcke unterstützt: PKE-XTUA-65 PKE-XTUA-1,2/4/12/32 PKE-XTUWA-32 Release- Kennzeichnung PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 18: Eingestellter Wert (Ir)
Phasenausfall/Phasenunsymmetrie, erfolgt im Falle eines Überstromes eine Verkürzung der Auslösezeit auf 40 % gegenüber der symmetrischen Phasenauslastung. Die Unterbrechung der Hauptstrombahnen erfolgt vorzeitig, wenn das thermische Motorabbild den Wert 100 % erreicht. PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 19: Relative Stromangabe (I-Rel)
PKE12 ✓ ✓ ✓ PKE32 ✓ ✓ ✓ PKE64 ✓ ✓ ✓ Der Typ des PKE-Auslöseblockes wird über das Bitfeld TYPE Register 30001 abgebildet. Die Werte dieses Bitfeldes sind folgenden PKE-Auslöseblöcken zugeordnet: PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 20: Einstellung Für Trägheitsgrad (Class) Und Kurzschlussauslöser (I >) (Class)
85 % der Mindestmarke des einstellbaren Überlastauslösers am PKE-Auslöseblock fließt (z. B. PKE-XTUA-4 Imin = 0,85 x 1A = 0,85A). Die Dauer des Abschaltvorgang vom anstehenden Befehl am PKE-COM-RTU bis zur Auslösung des PKE-Grundgerätes beträgt maximal 700 ms. PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE... -
Seite 21: Technische Daten
