1.3 Projektierung

1.4 Installation

PKE-COM-RTU Modbus RTU Kommunikationsanschaltung für PKE12/32/65 03/20 MN043005DE
1 PKE-COM-RTU, Anschaltung für den Motor- bzw.
Das PKE-COM-RTU kann mit den Motor- bzw. Leitungsschutzschalter PKE12, PKE32
und PKE65 kombiniert werden. Die verwendeten Auslöseblöcke, welche mit den
PKE-Grundgeräten kombiniert werden können, müssen vom Typ PKE-XTUA bzw.
PKE-XTUWA sein. Je PKE-COM-RTU kann ein PKE mit PKE-Auslöseblock angeschlossen
werden. Folgende PKE-Auslöseblöcke vom Typ „Erweitert" können mit den
PKE -Grundgeräten PKE12, PKE32 und PKE65 kombiniert werden.
Folgende PKE-Auslöseblöcke vom Typ „Erweitert" können mit den PKE -Grundgeräten
PKE12, PKE32 und PKE65 kombiniert werden.
PKE- PKE- PKE-
XTUA-1,2 XTUA-4 XTUA-12
PKE12 ✓ ✓ ✓
PKE32 ✓
X X
PKE65
X X X
Das PKE-COM-RTU bezieht seine Energie für die Kommunikationselektronik sowie für die
Ansteuerung der LED aus der 24V DC Versorgung am Gerätestecker.
Die Angaben für die Steuerspannungsversorgung entnehmen Sie bitte den
technischen Daten im Anhang.

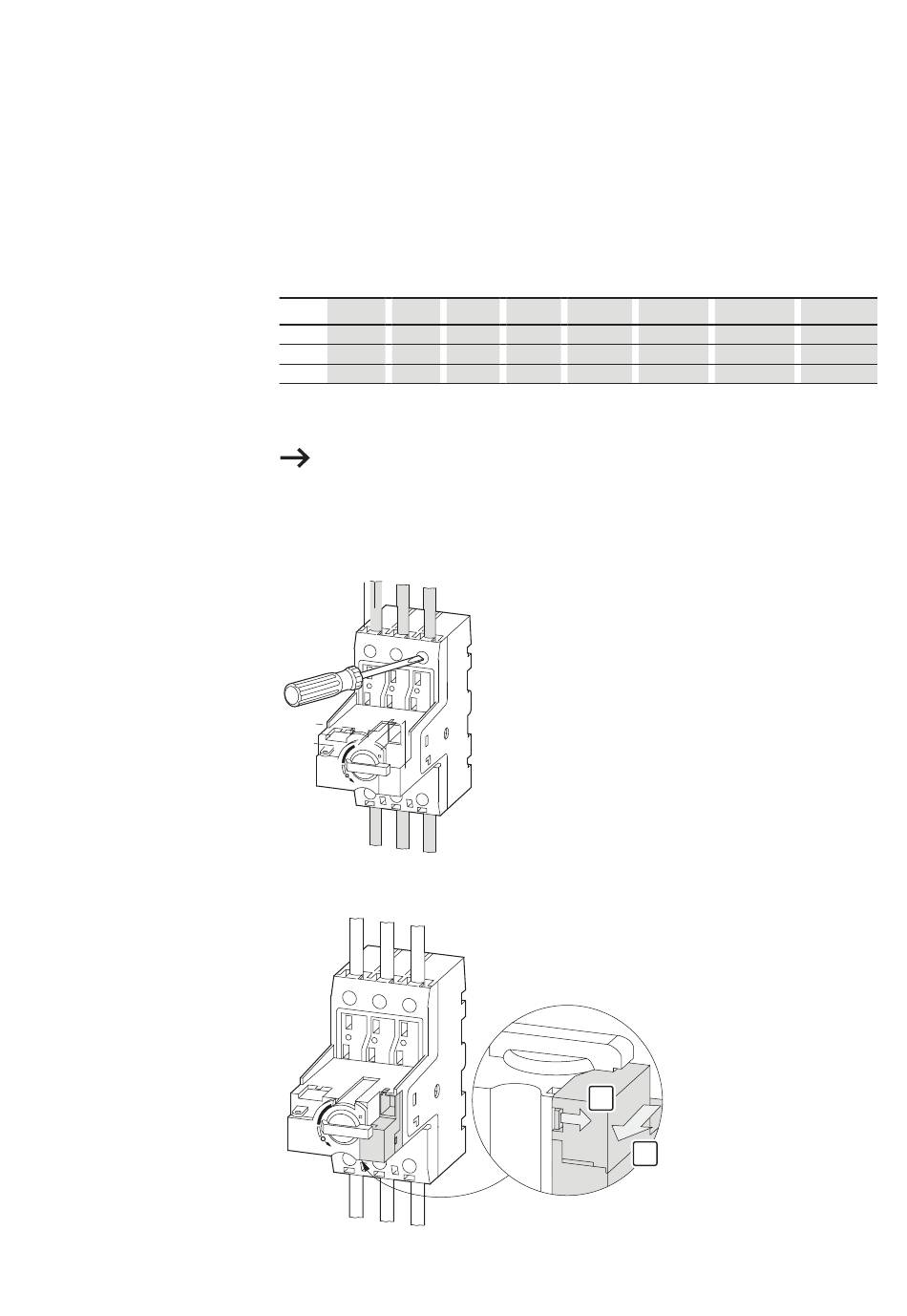

▶ Verdrahten Sie die Hauptstrombahnen des PKE-Gerätes.
▶ Entfernen Sie am PKE-Grundgerät das Leermodul.
Leitungsschutzschalter PKE12/32/65
PKE- PKE- PKE-
XTUA-32 XTUWA-32 XTUACP-36
X X X
✓ ✓
X
✓
X X
1
2
1.3 Projektierung
PKE- PKE-
XTUWACP-36 XTUA(CP)-65
X X
X X
✓ ✓
4
