7 Adressierung
Vor dem Betrieb in einer EATON-
Sicherheitsbeleuchtungsanlage muss die
Moduladresse eingestellt werden . Dazu
ist an den Adress-/ Funktionsschaltern auf
der Modulfrontplatte mit einem geeigneten
Schraubendreher die gewünschte Adresse (1 -
25) einzustellen (Pfeil zur Zahl, siehe Bild unten) .
Adress-/Funktionsschalter 1
Address/Function switch 1
3PM/5-I
Adressbereich 1-25
Address range 1-25
8-I
Adressbereich 1-25
Address range 1-25
8-INV
Adressbereich 1-25
Address range 1-25
Manual 8PM-I-Bus module 40071860437 June 2024 www.eaton.com
7 Addressing
Prior to operation in a EATON safety lighting
system, the module address must be set . For
this purpose, the required address (1 - 25) is
to be set on the code switches on the module
front panel using a suitable screwdriver (arrow
to number, see picture below) .
Funktion
Function
5-I
Aus = < 138 V Eingang 1-5
Off = < 138 V Input 1-5
3PM
Aus = < 138 V Eingang 6-8
Off = < 138 V Input 6-8
Aus = < 138 V Eingang 1-8
Off = < 138 V Input 1-8
Aus = < 138 V Eingang 1-8
Off = < 138 V Input 1-8

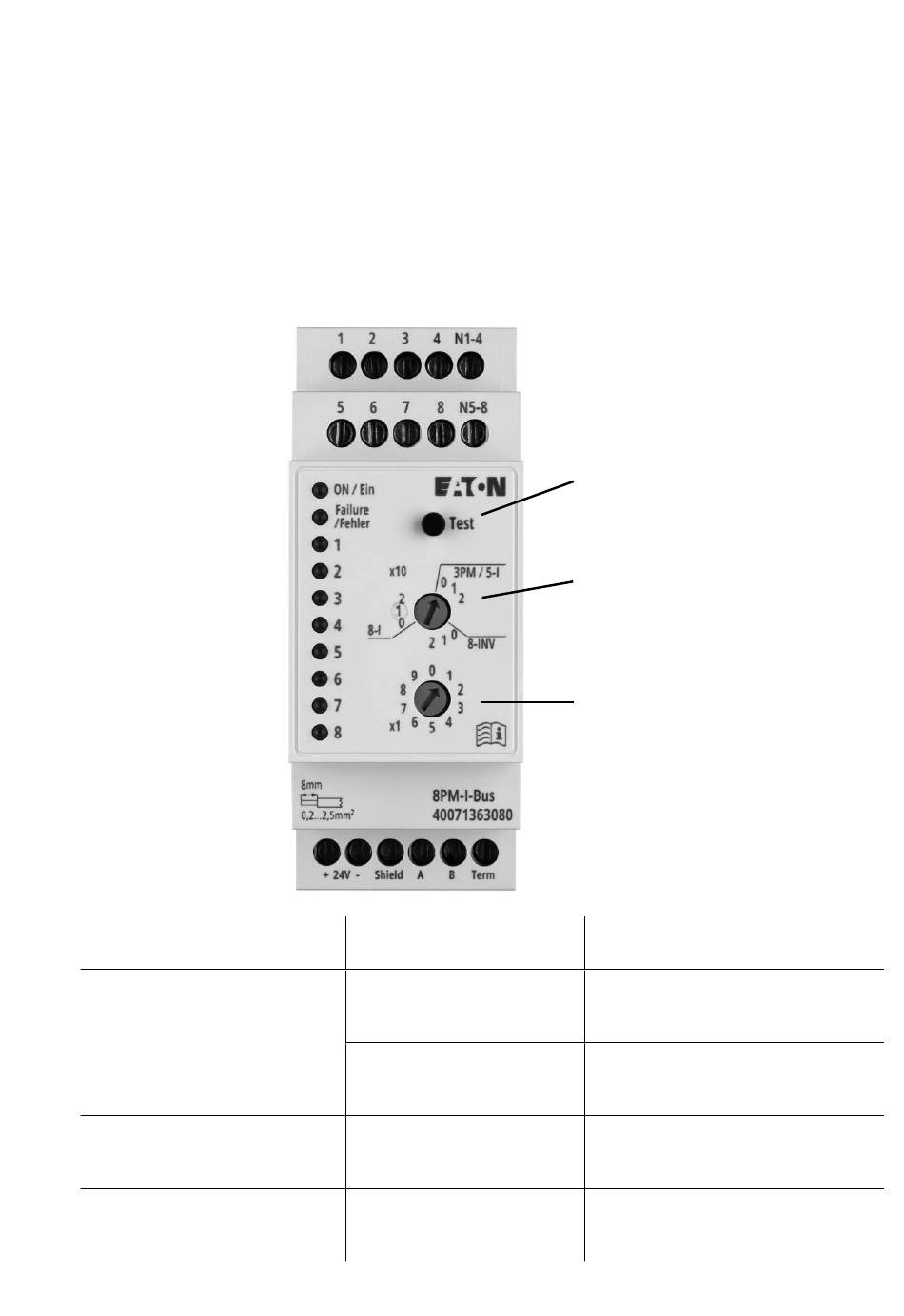

7 Addressing
Service-Taster zum Testen
der Funktionsbereitschaft
über RS485 Bus
Service button for testing func-
tional availability via RS485 bus
Adress-/ Funktionsschalter
1: Zehnerstelle 0-2 &
Betriebsart
Address / function switch 1:
tens digit 0-2 & operating mode
Adressschalter 2
Einerstelle 0-9
Address switch 2
Ones digit 0-9
Leuchten Schaltbefehl
Luminaire switching command
Leuchte X Aus
Luminaire X Off
Netzausfall . Alle Leuchten an
Mains failure . All Luminaires on .
Leuchte X Aus
Luminaire X Off
Leuchte X Ein
Luminaire X On
7
