Becker L120/11C PS(+) Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Becker Anleitungen
  4. Antriebssysteme
  5. L120/11C PS(+)
  6. Montage- und betriebsanleitung

Becker L120/11C PS(+) Montage- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für L120/11C PS(+):
Inhaltsverzeichnis

Werbung

Quicklinks

R8/17C...L120/11C
Ausführung: PS(+)
Montage- und Betriebsanleitung
de

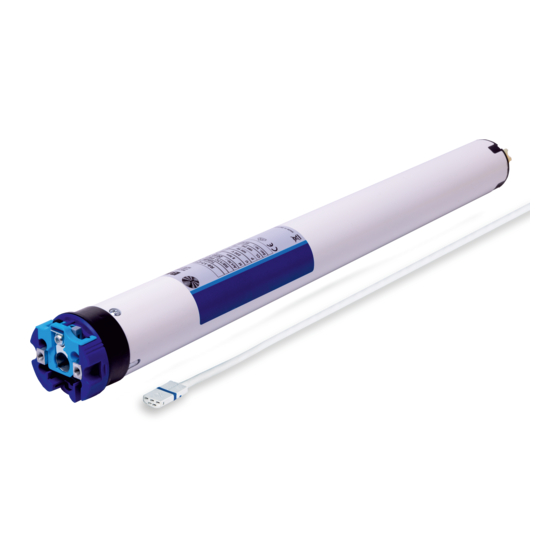

Rohrantriebe für Sonnenschutz
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker L120/11C PS(+)

Inhaltszusammenfassung für Becker L120/11C PS(+)

  • Seite 1 R8/17C...L120/11C Ausführung: PS(+) Montage- und Betriebsanleitung Rohrantriebe für Sonnenschutz Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines .................................. 3 Gewährleistung .................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer .............................. 4 Hinweise für die Montage und Inbetriebnahme........................ 4 Bestimmungsgemäße Verwendung............................ 5 Montage und Demontage der steckbaren Anschlussleitung ..................... 6 Montage der steckbaren Anschlussleitung ........................ 6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58................ 7 Montage .................................... 8 Montage des Antriebs .............................. 8 Lösen des Steckzapfens .............................. 8...

  • Seite 3: Allgemeines

    Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Sonnenschutzanwendungen • Installation ohne Anschläge möglich (Punkt ausgefahren zu Punkt eingefahren) • Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen • Kein Nachstellen der Endlagen: Veränderungen des Behanges werden automatisch ausgeglichen, bei Verwendung eines An- schlagsystems.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstallationen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachpersonal durchgeführt werden. •...

  • Seite 5: Bestimmungsgemäße Verwendung

    VORSICHT Sicherheitshinweise zur Vermeidung ernsthafter Verletzungen. • Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile, z. B. Netzteil, unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warn- hinweise können Körperverletzungen oder Sachschäden entstehen. • Vorsicht bei Berührung des Rohrantriebs, da sich dieser technologiebedingt während des Betriebs erwärmt. •...

  • Seite 6: Montage Und Demontage Der Steckbaren Anschlussleitung

    Montage und Demontage der steckbaren Anschlussleitung Montage der steckbaren Anschlussleitung Stecken Sie die spannungsfreie Anschlussleitung soweit in den Antriebskopf, bis die Rastnase des Antriebes hörbar einrastet. Verwenden Sie gegebenenfalls zum Nachschieben einen passenden Schlitz-Schraubendreher. Setzen Sie diesen in eine der bei- den dafür vorgesehenen Nuten am Stecker an.

  • Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58

    Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Bei Antrieben vom Durchmesser Ø45 / Ø58 stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.

  • Seite 8: Montage

    Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmo- ment des Antriebs plus Gewicht des Behanges) überzeugen.

  • Seite 9: Sichern Des Antriebs Gegen Axiales Verschieben

    Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben. ACHTUNG Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren! Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen.

  • Seite 10: Einstellen Der Endlagen Mit Den Schaltern

    ACHTUNG Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen ge- lassen werden! Anschlussleitung verlegen Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die An- schlussleitung und ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen. Decken Sie scharfe Kanten ab.
  • Seite 11 Punkt ausgefahren zu Punkt eingefahren ohne Anschlag Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Schieben Sie beide Schalter in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab. Fahren Sie die gewünschte Ausfahr-Endlage an. Schieben Sie den Schalter der Ausfahr-Drehrichtung von der Lösch-Stellung in die Programmier-Stellung.

  • Seite 12: Löschen Der Endlagen Mit Den Schaltern

    Löschen der Endlagen mit den Schaltern Endlagen einzeln löschen Eine einzelne Endlage löschen ist nur dann möglich, wenn Punkt ausgefahren zu Punkt eingefahren ohne An- schlag mit den Schaltern programmiert wurde. Schieben Sie den Schalter der zugehörigen Endlage von der Programmier-Stellung in die Lösch-Stellung.
  • Seite 13 Punkt ausgefahren zu Punkt eingefahren ohne Anschlag mit Einstellset Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie die gewünschte Ausfahr-Endlage an. Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻ Die Quittierung erfolgt durch ein „Klack“ des Rohrantriebes. Anschließend fahren Sie die gewünschte Einfahr-Endlage an.

  • Seite 14: Löschen Der Endlagen Mit Dem Einstellset

    Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstellsets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause.

  • Seite 15: Hinweise Für Die Elektrofachkraft

    Beide Endlagen löschen Fahren Sie den Behang zwischen die Endlagen. Drücken Sie die Programmiertaste und halten Sie diese gedrückt. Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt. Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge- drückt.

  • Seite 16: Technische Daten Ø45

    Technische Daten Ø45 R8/17C PS R12/17C PS(+) R20/17C PS(+) R30/17C PS(+) R40/17C PS(+) R50/11C PS(+) Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,45 0,50 0,75 0,90 1,18 1,10 Betriebsart S2 4 Min.

  • Seite 17: Was Tun Wenn

    Was tun wenn...? Störung Ursache Abhilfe Rohrantrieb überfährt die Endlage bzw. Elektroanschluss durch Feuchtigkeit Elektoinstallation instand setzen, End- erreicht die eingestellte Endlage nicht. kurzgeschlossen. lagen neu einstellen. In die Anschlussleitungen des Rohrantrie- Elektoinstallation prüfen, externe Ver- bes sind externe Verbraucher geschaltet. braucher entfernen, Endlagen neu ein- stellen.

  • Seite 18: Anschlussbeispiel

    Anschlussbeispiel Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhängig. Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster...

  • Seite 19: Konformitätserklärung

    Konformitätserklärung...
  • Seite 20 2010 300 310 0e     28.07.2014    ...
