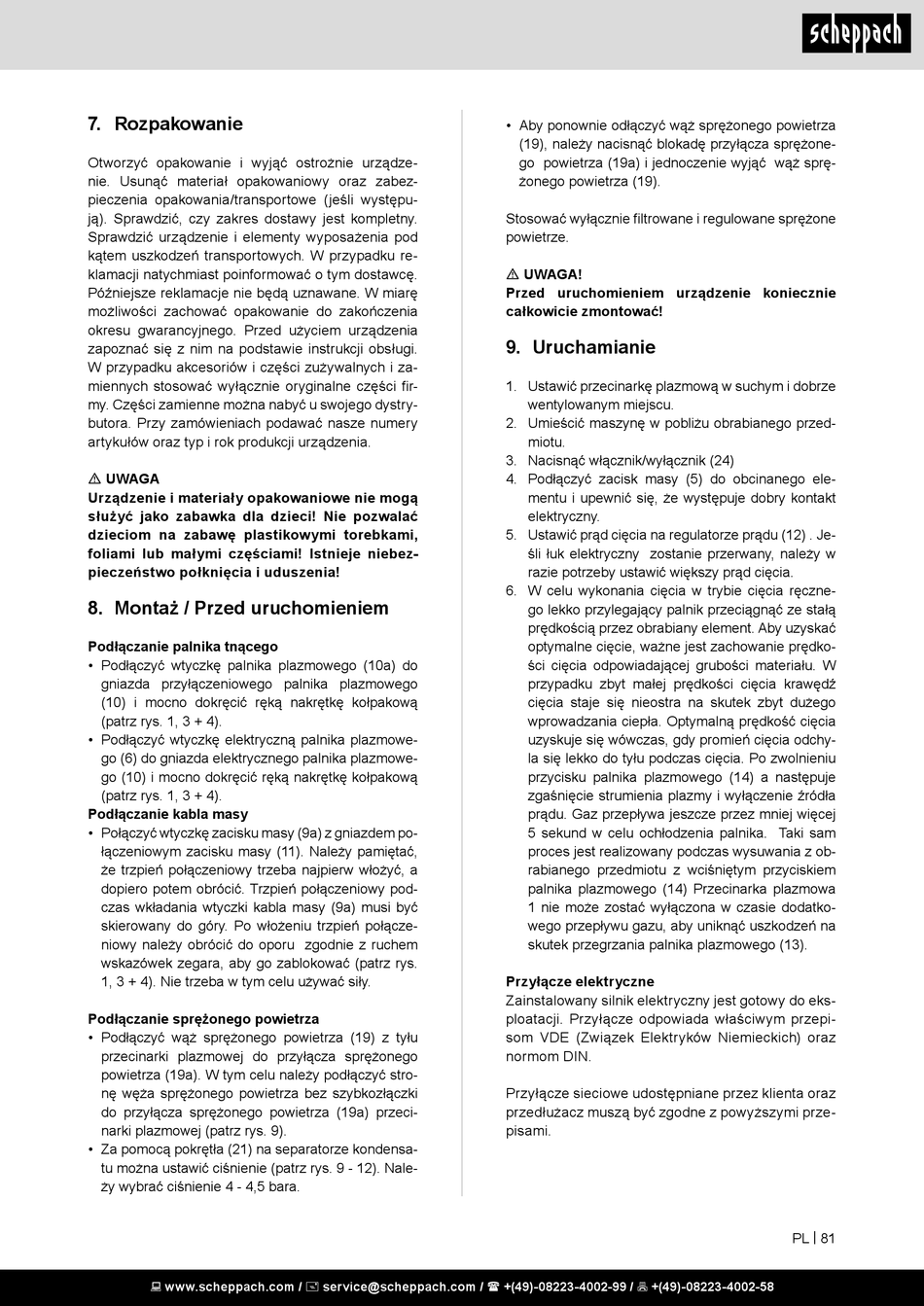

7. Rozpakowanie

Otworzyć opakowanie i wyjąć ostrożnie urządze-
nie. Usunąć materiał opakowaniowy oraz zabez-
pieczenia opakowania/transportowe (jeśli występu-
ją). Sprawdzić, czy zakres dostawy jest kompletny.
Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń transportowych. W przypadku re-
klamacji natychmiast poinformować o tym dostawcę.
Późniejsze reklamacje nie będą uznawane. W miarę
możliwości zachować opakowanie do zakończenia
okresu gwarancyjnego. Przed użyciem urządzenia
zapoznać się z nim na podstawie instrukcji obsługi.
W przypadku akcesoriów i części zużywalnych i za-
miennych stosować wyłącznie oryginalne części fir-
my. Części zamienne można nabyć u swojego dystry-
butora. Przy zamówieniach podawać nasze numery
artykułów oraz typ i rok produkcji urządzenia.
m UWAGA
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Nie pozwalać
dzieciom na zabawę plastikowymi torebkami,
foliami lub małymi częściami! Istnieje niebez-
pieczeństwo połknięcia i uduszenia!
8. Montaż / Przed uruchomieniem
Podłączanie palnika tnącego
• Podłączyć wtyczkę palnika plazmowego (10a) do
gniazda przyłączeniowego palnika plazmowego
(10) i mocno dokręcić ręką nakrętkę kołpakową
(patrz rys. 1, 3 + 4).
• Podłączyć wtyczkę elektryczną palnika plazmowe-
go (6) do gniazda elektrycznego palnika plazmowe-
go (10) i mocno dokręcić ręką nakrętkę kołpakową
(patrz rys. 1, 3 + 4).
Podłączanie kabla masy
• Połączyć wtyczkę zacisku masy (9a) z gniazdem po-
łączeniowym zacisku masy (11). Należy pamiętać,
że trzpień połączeniowy trzeba najpierw włożyć, a
dopiero potem obrócić. Trzpień połączeniowy pod-
czas wkładania wtyczki kabla masy (9a) musi być
skierowany do góry. Po włożeniu trzpień połącze-
niowy należy obrócić do oporu zgodnie z ruchem
wskazówek zegara, aby go zablokować (patrz rys.
1, 3 + 4). Nie trzeba w tym celu używać siły.
Podłączanie sprężonego powietrza
• Podłączyć wąż sprężonego powietrza (19) z tyłu
przecinarki plazmowej do przyłącza sprężonego
powietrza (19a). W tym celu należy podłączyć stro-
nę węża sprężonego powietrza bez szybkozłączki
do przyłącza sprężonego powietrza (19a) przeci-
narki plazmowej (patrz rys. 9).
• Za pomocą pokrętła (21) na separatorze kondensa-
tu można ustawić ciśnienie (patrz rys. 9 - 12). Nale-
ży wybrać ciśnienie 4 - 4,5 bara.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Aby ponownie odłączyć wąż sprężonego powietrza
(19), należy nacisnąć blokadę przyłącza sprężone-
go powietrza (19a) i jednoczenie wyjąć wąż sprę-
żonego powietrza (19).
Stosować wyłącznie filtrowane i regulowane sprężone
powietrze.
m UWAGA!
Przed uruchomieniem urządzenie koniecznie
całkowicie zmontować!

9. Uruchamianie

1. Ustawić przecinarkę plazmową w suchym i dobrze
wentylowanym miejscu.
2. Umieścić maszynę w pobliżu obrabianego przed-
miotu.
3. Nacisnąć włącznik/wyłącznik (24)
4. Podłączyć zacisk masy (5) do obcinanego ele-
mentu i upewnić się, że występuje dobry kontakt
elektryczny.
5. Ustawić prąd cięcia na regulatorze prądu (12) . Je-
śli łuk elektryczny zostanie przerwany, należy w
razie potrzeby ustawić większy prąd cięcia.
6. W celu wykonania cięcia w trybie cięcia ręczne-
go lekko przylegający palnik przeciągnąć ze stałą
prędkością przez obrabiany element. Aby uzyskać
optymalne cięcie, ważne jest zachowanie prędko-
ści cięcia odpowiadającej grubości materiału. W
przypadku zbyt małej prędkości cięcia krawędź
cięcia staje się nieostra na skutek zbyt dużego
wprowadzania ciepła. Optymalną prędkość cięcia
uzyskuje się wówczas, gdy promień cięcia odchy-
la się lekko do tyłu podczas cięcia. Po zwolnieniu
przycisku palnika plazmowego (14) a następuje
zgaśnięcie strumienia plazmy i wyłączenie źródła
prądu. Gaz przepływa jeszcze przez mniej więcej
5 sekund w celu ochłodzenia palnika. Taki sam
proces jest realizowany podczas wysuwania z ob-
rabianego przedmiotu z wciśniętym przyciskiem
palnika plazmowego (14) Przecinarka plazmowa
1 nie może zostać wyłączona w czasie dodatko-
wego przepływu gazu, aby uniknąć uszkodzeń na
skutek przegrzania palnika plazmowego (13).
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks-
ploatacji. Przyłącze odpowiada właściwym przepi-
som VDE (Związek Elektryków Niemieckich) oraz
normom DIN.
Przyłącze sieciowe udostępniane przez klienta oraz
przedłużacz muszą być zgodne z powyższymi prze-
pisami.
