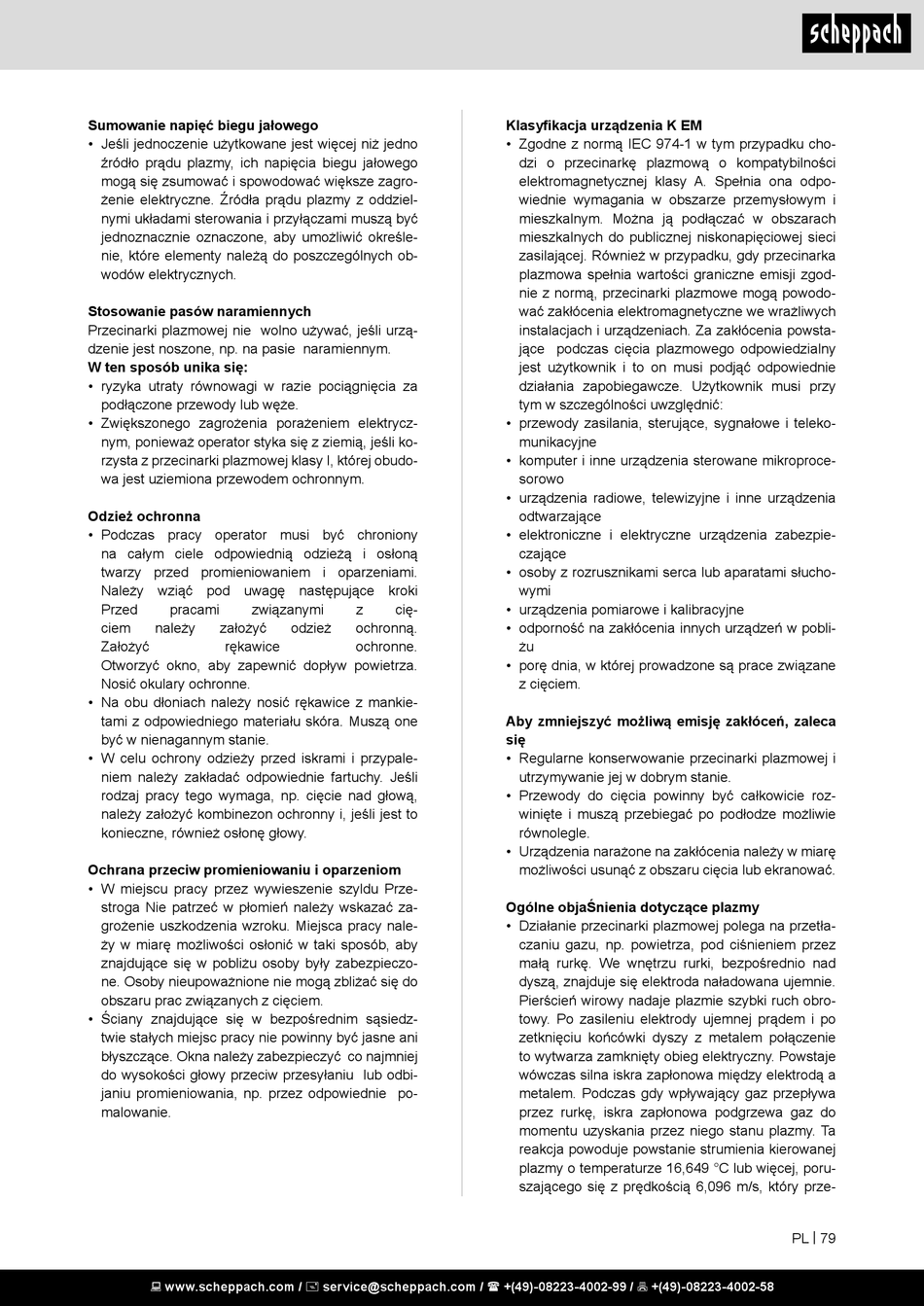

Scheppach PLC40 Original Bedienungsanleitung Seite 79

Sumowanie napięć biegu jałowego
• Jeśli jednoczenie użytkowane jest więcej niż jedno
źródło prądu plazmy, ich napięcia biegu jałowego
mogą się zsumować i spowodować większe zagro-
żenie elektryczne. Źródła prądu plazmy z oddziel-
nymi układami sterowania i przyłączami muszą być
jednoznacznie oznaczone, aby umożliwić określe-
nie, które elementy należą do poszczególnych ob-
wodów elektrycznych.
Stosowanie pasów naramiennych
Przecinarki plazmowej nie wolno używać, jeśli urzą-
dzenie jest noszone, np. na pasie naramiennym.
W ten sposób unika się:
• ryzyka utraty równowagi w razie pociągnięcia za
podłączone przewody lub węże.
• Zwiększonego zagrożenia porażeniem elektrycz-
nym, ponieważ operator styka się z ziemią, jeśli ko-
rzysta z przecinarki plazmowej klasy I, której obudo-
wa jest uziemiona przewodem ochronnym.
Odzież ochronna
• Podczas pracy operator musi być chroniony
na całym ciele odpowiednią odzieżą i osłoną
twarzy przed promieniowaniem i oparzeniami.
Należy wziąć pod uwagę następujące kroki
Przed pracami związanymi
ciem należy założyć
Założyć rękawice
Otworzyć okno, aby zapewnić dopływ powietrza.
Nosić okulary ochronne.
• Na obu dłoniach należy nosić rękawice z mankie-
tami z odpowiedniego materiału skóra. Muszą one
być w nienagannym stanie.
• W celu ochrony odzieży przed iskrami i przypale-
niem należy zakładać odpowiednie fartuchy. Jeśli
rodzaj pracy tego wymaga, np. cięcie nad głową,
należy założyć kombinezon ochronny i, jeśli jest to
konieczne, również osłonę głowy.
Ochrana przeciw promieniowaniu i oparzeniom
• W miejscu pracy przez wywieszenie szyldu Prze-
stroga Nie patrzeć w płomień należy wskazać za-
grożenie uszkodzenia wzroku. Miejsca pracy nale-
ży w miarę możliwości osłonić w taki sposób, aby
znajdujące się w pobliżu osoby były zabezpieczo-
ne. Osoby nieupoważnione nie mogą zbliżać się do
obszaru prac związanych z cięciem.
• Ściany znajdujące się w bezpośrednim sąsiedz-
twie stałych miejsc pracy nie powinny być jasne ani
błyszczące. Okna należy zabezpieczyć co najmniej
do wysokości głowy przeciw przesyłaniu lub odbi-
janiu promieniowania, np. przez odpowiednie po-
malowanie.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
z cię-
odzież ochronną.
ochronne.
Klasyfikacja urządzenia K EM
• Zgodne z normą IEC 974-1 w tym przypadku cho-
dzi o przecinarkę plazmową o kompatybilności
elektromagnetycznej klasy A. Spełnia ona odpo-
wiednie wymagania w obszarze przemysłowym i
mieszkalnym. Można ją podłączać w obszarach
mieszkalnych do publicznej niskonapięciowej sieci
zasilającej. Również w przypadku, gdy przecinarka
plazmowa spełnia wartości graniczne emisji zgod-
nie z normą, przecinarki plazmowe mogą powodo-
wać zakłócenia elektromagnetyczne we wrażliwych
instalacjach i urządzeniach. Za zakłócenia powsta-
jące podczas cięcia plazmowego odpowiedzialny
jest użytkownik i to on musi podjąć odpowiednie
działania zapobiegawcze. Użytkownik musi przy
tym w szczególności uwzględnić:
• przewody zasilania, sterujące, sygnałowe i teleko-
munikacyjne
• komputer i inne urządzenia sterowane mikroproce-
sorowo
• urządzenia radiowe, telewizyjne i inne urządzenia
odtwarzające
• elektroniczne i elektryczne urządzenia zabezpie-
czające
• osoby z rozrusznikami serca lub aparatami słucho-
wymi
• urządzenia pomiarowe i kalibracyjne
• odporność na zakłócenia innych urządzeń w pobli-
żu
• porę dnia, w której prowadzone są prace związane
z cięciem.
Aby zmniejszyć możliwą emisję zakłóceń, zaleca
się
• Regularne konserwowanie przecinarki plazmowej i
utrzymywanie jej w dobrym stanie.
• Przewody do cięcia powinny być całkowicie roz-
winięte i muszą przebiegać po podłodze możliwie
równolegle.
• Urządzenia narażone na zakłócenia należy w miarę
możliwości usunąć z obszaru cięcia lub ekranować.
Ogólne objaŚnienia dotyczące plazmy
• Działanie przecinarki plazmowej polega na przetła-
czaniu gazu, np. powietrza, pod ciśnieniem przez
małą rurkę. We wnętrzu rurki, bezpośrednio nad
dyszą, znajduje się elektroda naładowana ujemnie.
Pierścień wirowy nadaje plazmie szybki ruch obro-
towy. Po zasileniu elektrody ujemnej prądem i po
zetknięciu końcówki dyszy z metalem połączenie
to wytwarza zamknięty obieg elektryczny. Powstaje
wówczas silna iskra zapłonowa między elektrodą a
metalem. Podczas gdy wpływający gaz przepływa
przez rurkę, iskra zapłonowa podgrzewa gaz do
momentu uzyskania przez niego stanu plazmy. Ta
reakcja powoduje powstanie strumienia kierowanej
plazmy o temperaturze 16,649 °C lub więcej, poru-
szającego się z prędkością 6,096 m/s, który prze-
PL | 79
