Strida LT 16 Bedienerhandbuch Seite 35

Wenn die Sattelklemmung mit Klemm­
schrauben gesichert ist:
1. Drehen Sie die Innensechskant­
schraube, die den Gepäckträger
hält, gegen den Uhrzeigersinn ganz
heraus. Achten Sie darauf, dass die
Mutter nicht herunterfällt.
2. Legen Sie den Gepäckträger samt
Befestigungsmaterial zur Seite.
3. Drehen Sie die beiden Kunststoff­
hutmuttern gegen den Uhrzeiger­
sinn ab.
4. Drehen Sie die drei Innensechs­
kantschrauben gegen den Uhrzei­
gersinn ganz heraus.
5. Ziehen Sie die Klemmschellen von
der Sattelstütze (siehe Abb.: „Sattel
einstellen").
6. Spreizen Sie die Sattelstütze
soweit, bis Sie den Sattel verschie­
ben können.
7. Stellen Sie den Sattel auf die
gewünschte Höhe ein.
8. Stellen Sie sicher, dass sich der
Sicherungsstift stets zwischen den
beiden Schellen befindet (siehe
Abb.: „Einstellbereich").
9. Setzen Sie die Klemmschellen wie­
der an ihren Platz.
10. Drehen Sie die drei Innensechs­
kantschrauben, unter Beachtung
der Drehmomente, im Uhrzeiger­
sinn fest (siehe Abschnitt „Hinweise
zu Drehmomenten" auf Seite 17).
11. Drehen Sie die Kunststoffhutmuttern mit sanfter Kraft im Uhrzeigersinn fest.
12. Positionieren Sie den Gepäckträger an seinen Platz.
13. Drehen Sie die Befestigungsschraube unter Beachtung der Drehmomente
fest.
Grundeinstellungen
1
4

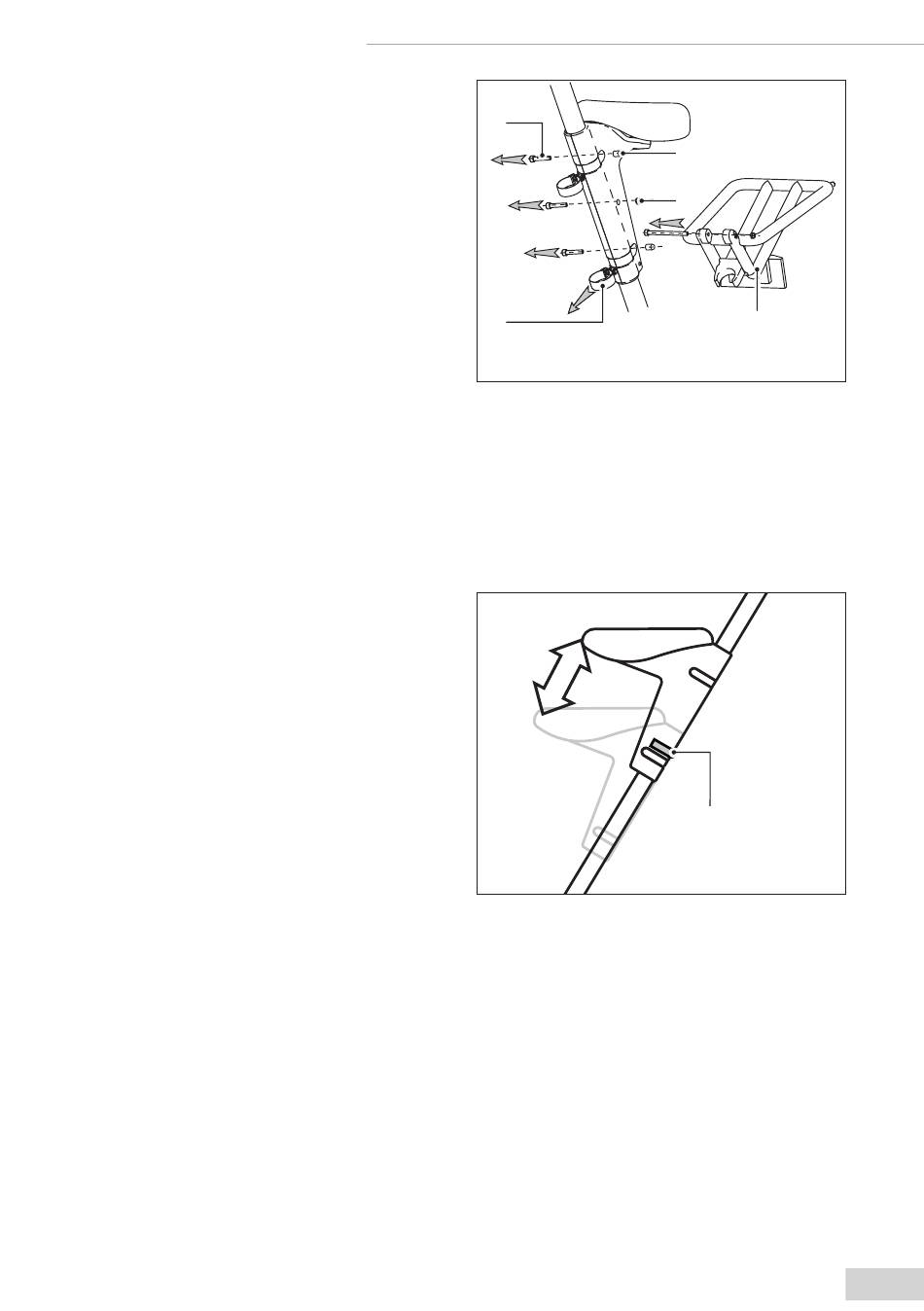

Abb.: Sattel einstellen
1 Innensechskantschraube M6 (3×)
2 Kunststoffhutmutter M6 (2×)
3 Mutter M6
4 Klemmschelle (2×)
5 Gepäckträger
Abb.: Einstellbereich
1 Sicherungsstift
2
3
5
1
35
