3.15.5 Messanordnung bei dichtekompensierter Füllstandmessung
Die Master-Slave-Kombination ist zur dichtekompensierten Füllstandmessung geeignet.
Beachten Sie folgende Hinweise zur Messanordnung:
• Master-Sensor unterhalb des Min.-Füllstandes montieren
• Slave-Sensor oberhalb des Master-Sensors montieren
• Beide Sensoren entfernt von Befüllstrom und Entleerung und geschützt vor Druckstößen
eines Rührwerkes montieren
Der Montageabstand h der beiden Sensoren soll mindestens 10 %, besser aber 20 %, vom
Endwert des Sensormessbereiches betragen. Ein größerer Abstand erhöht die Genauigkeit der
Dichtekompensation.
Die dichtekompensierte Füllstandmessung startet mit der hinterlegten Dichte 1 kg/dm
beide Sensoren bedeckt sind, wird dieser Wert durch die errechnete Dichte ersetzt.
Dichtekompensation bedeutet, dass der Füllstandwert in Höheneinheiten und die Abgleichwerte
sich nicht ändern, wenn die Dichte schwankt.
Die dichtekompensierte Füllstandmessung ist nur bei offenen, also drucklosen Behältern
möglich.

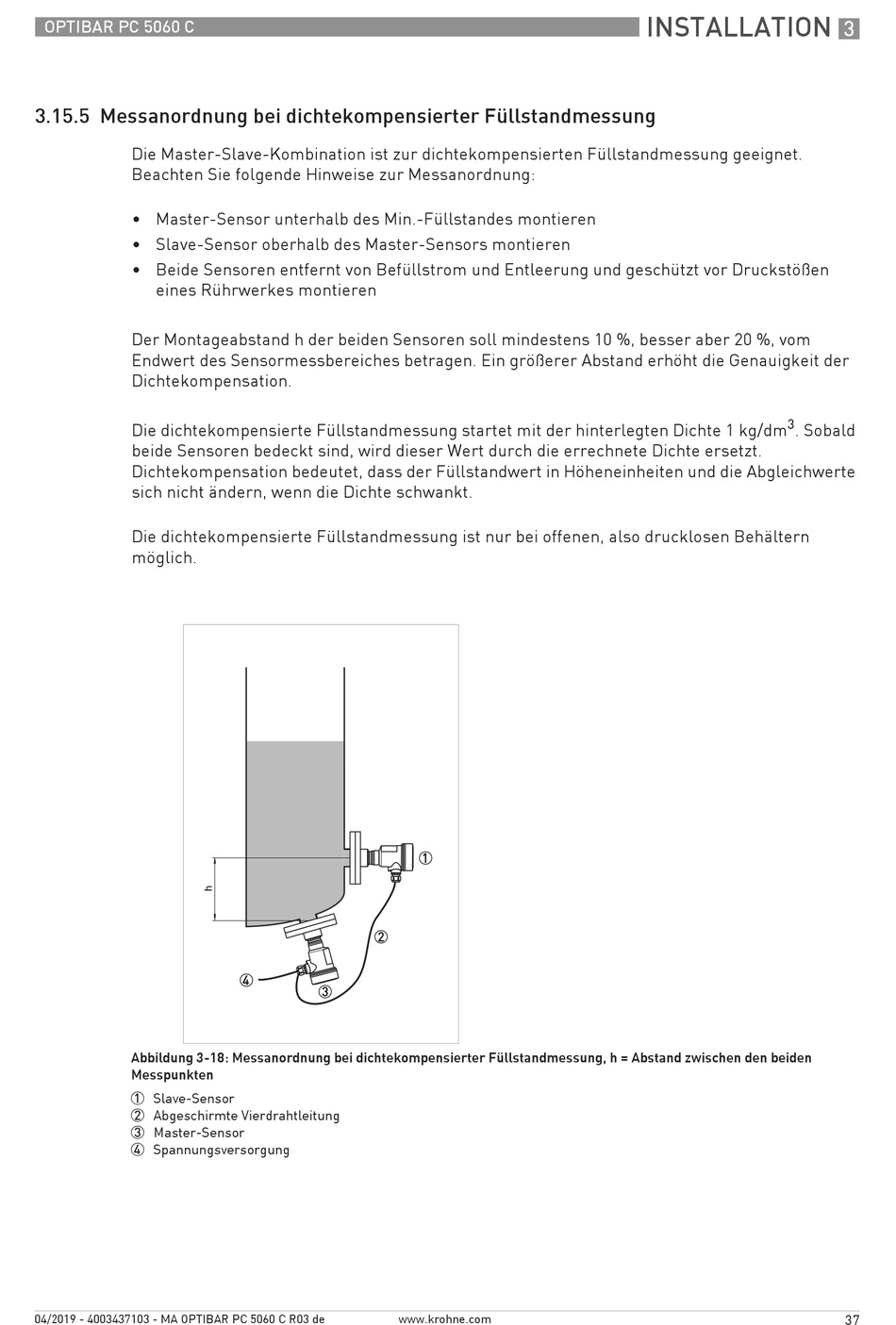

Abbildung 3-18: Messanordnung bei dichtekompensierter Füllstandmessung, h = Abstand zwischen den beiden
Messpunkten
1 Slave-Sensor
2 Abgeschirmte Vierdrahtleitung
3 Master-Sensor
4 Spannungsversorgung
