TECHNISCHE DATEN
7

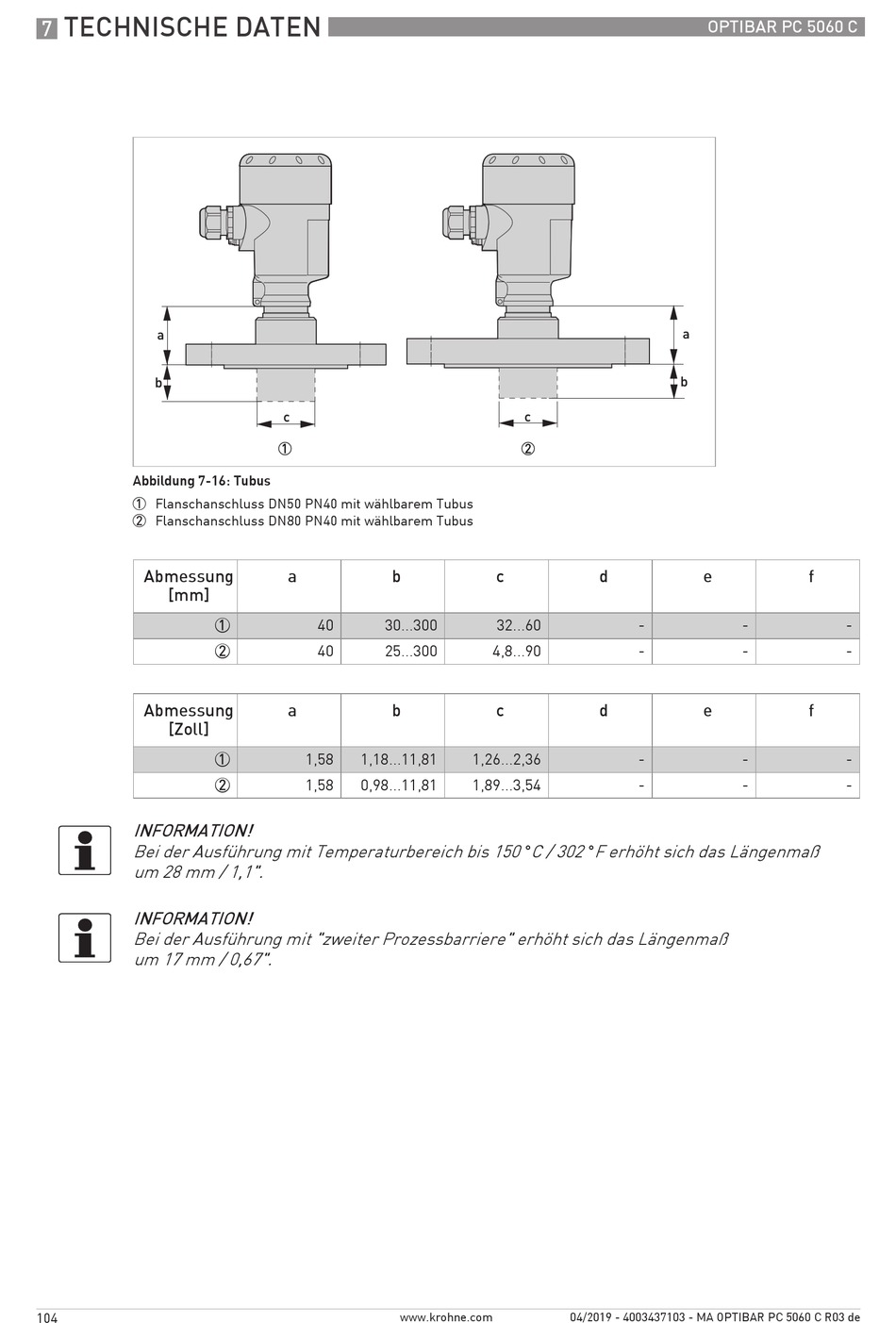

Abbildung 7-16: Tubus
1 Flanschanschluss DN50 PN40 mit wählbarem Tubus
2 Flanschanschluss DN80 PN40 mit wählbarem Tubus
Abmessung
[mm]
Abmessung
[Zoll]
INFORMATION!
Bei der Ausführung mit Temperaturbereich bis 150
um 28 mm / 1,1".
INFORMATION!
Bei der Ausführung mit "zweiter Prozessbarriere" erhöht sich das Längenmaß
um 17 mm / 0,67".
104
a
1 40
40
2
a
1 1,58 1,18...11,81
1,58 0,98...11,81
2
b c
30...300 32...60
25...300 4,8...90
b c
1,26...2,36
1,89...3,54
° C / 302
