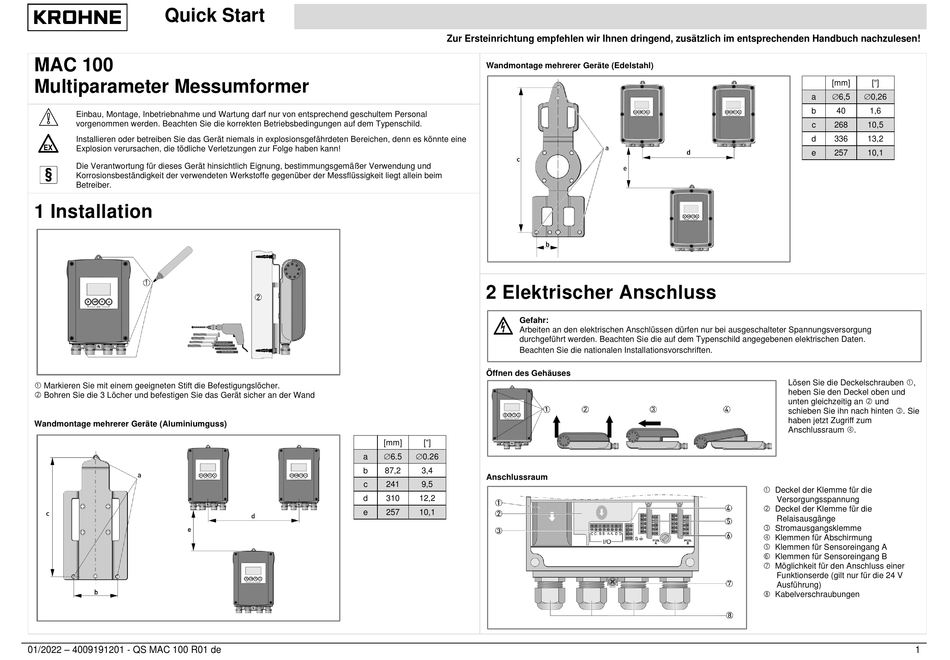

KROHNE MAC 100 Schnellstartanleitung

Quick Start
MAC 100
Multiparameter Messumformer
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden. Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Installieren oder betreiben Sie das Gerät niemals in explosionsgefährdeten Bereichen, denn es könnte eine
Explosion verursachen, die tödliche Verletzungen zur Folge haben kann!
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
1 Installation
 Markieren Sie mit einem geeigneten Stift die Befestigungslöcher.
 Bohren Sie die 3 Löcher und befestigen Sie das Gerät sicher an der Wand
Wandmontage mehrerer Geräte (Aluminiumguss)
01/2022 – 4009191201 - QS MAC 100 R01 de
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
Wandmontage mehrerer Geräte (Edelstahl)
2 Elektrischer Anschluss
Gefahr:
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung
durchgeführt werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten.
Beachten Sie die nationalen Installationsvorschriften.
Öffnen des Gehäuses
[mm] ["]
∅6.5 ∅0.26
a
b 87,2 3,4
Anschlussraum
c 241 9,5
d 310 12,2
e 257 10,1
[mm] ["]
∅6,5 ∅0,26
a
b 40 1,6
c 268 10,5
d 336 13,2
e 257 10,1
Lösen Sie die Deckelschrauben ,
heben Sie den Deckel oben und
unten gleichzeitig an  und
schieben Sie ihn nach hinten . Sie
haben jetzt Zugriff zum
Anschlussraum .
 Deckel der Klemme für die
Versorgungsspannung
 Deckel der Klemme für die
Relaisausgänge
 Stromausgangsklemme
 Klemmen für Abschirmung
 Klemmen für Sensoreingang A
 Klemmen für Sensoreingang B
 Möglichkeit für den Anschluss einer
Funktionserde (gilt nur für die 24 V
Ausführung)
 Kabelverschraubungen
