OPTIBAR PC 5060 C

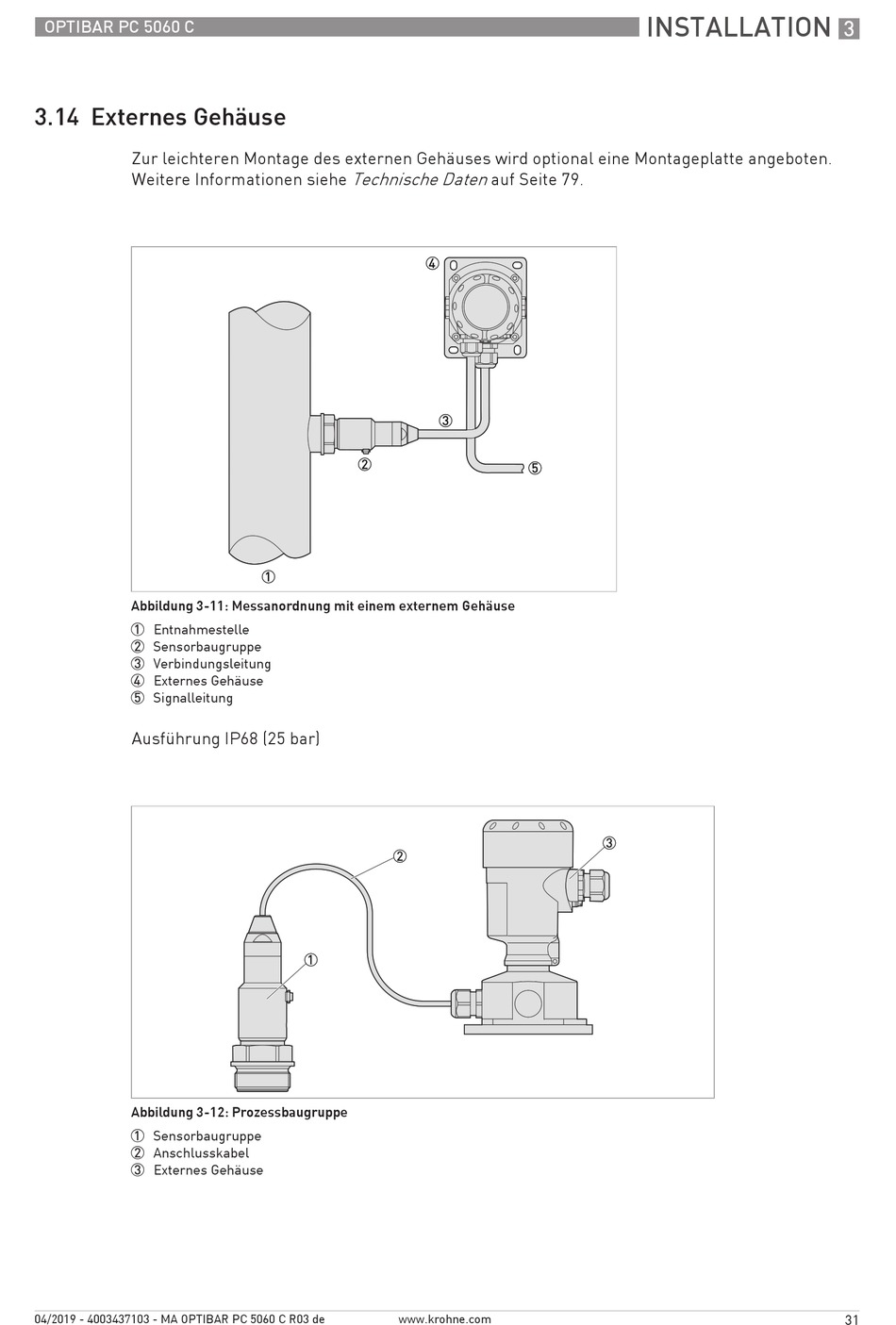

3.14 Externes Gehäuse
Zur leichteren Montage des externen Gehäuses wird optional eine Montageplatte angeboten.
Weitere Informationen siehe
Abbildung 3-11: Messanordnung mit einem externem Gehäuse
1 Entnahmestelle
2 Sensorbaugruppe
3 Verbindungsleitung
4 Externes Gehäuse
5 Signalleitung
Ausführung IP68 (25 bar)
Abbildung 3-12: Prozessbaugruppe
1 Sensorbaugruppe
2 Anschlusskabel
3 Externes Gehäuse
04/2019 - 4003437103 - MA OPTIBAR PC 5060 C R03 de
Technische Daten
auf Seite 79.
www.krohne.com
INSTALLATION
3
31
