Installation; Allgemeine Hinweise Zur Installation; Schutzart Des Gehäuses; Verpackung - KROHNE OPTIBAR PC 5060 C Handbuch

OPTIBAR PC 5060 C

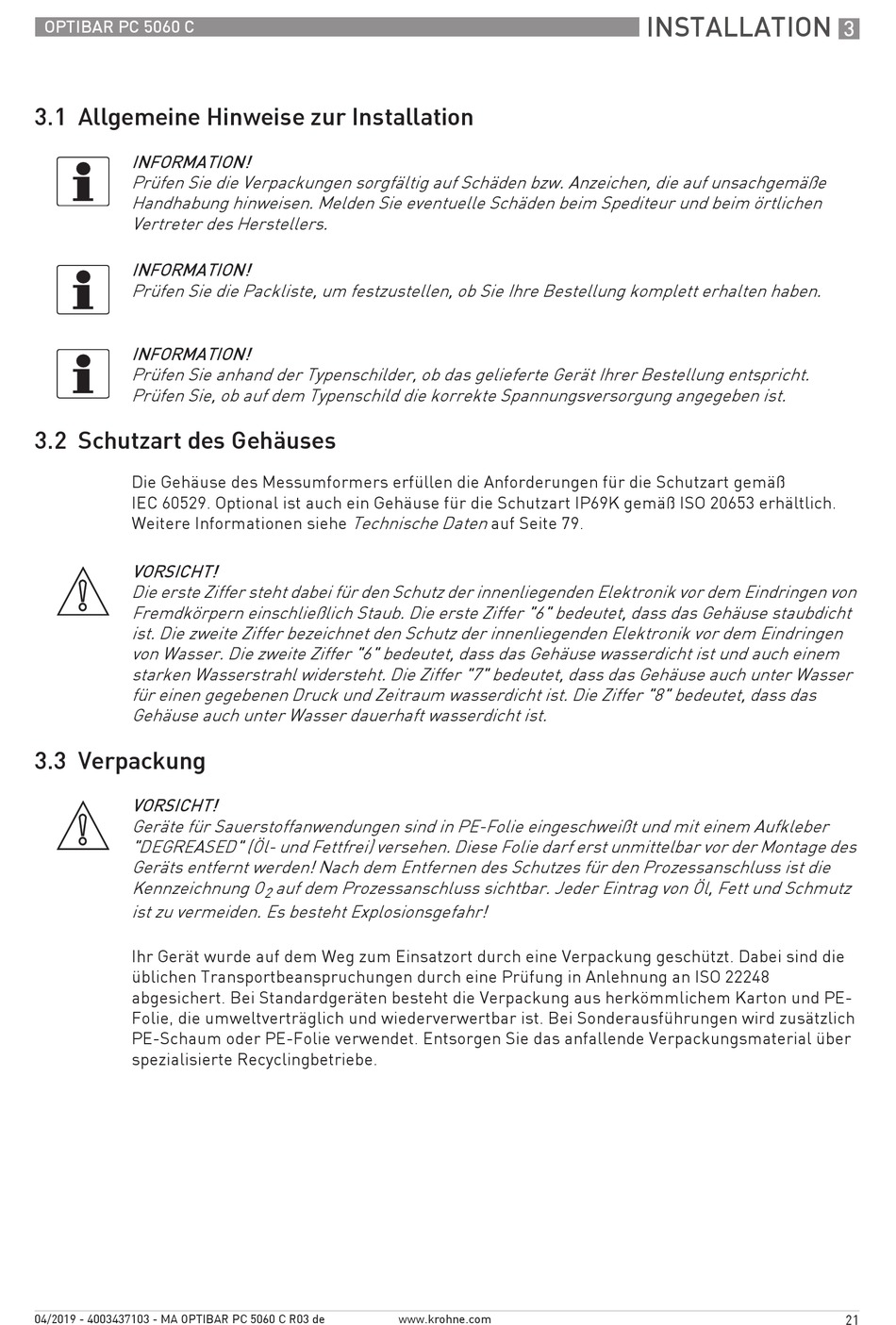

3.1 Allgemeine Hinweise zur Installation

INFORMATION!
Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße
Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen
Vertreter des Herstellers.
INFORMATION!
Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben.
INFORMATION!
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht.
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist.
3.2 Schutzart des Gehäuses
Die Gehäuse des Messumformers erfüllen die Anforderungen für die Schutzart gemäß
IEC 60529. Optional ist auch ein Gehäuse für die Schutzart IP69K gemäß ISO 20653 erhältlich.
Weitere Informationen siehe
VORSICHT!
Die erste Ziffer steht dabei für den Schutz der innenliegenden Elektronik vor dem Eindringen von
Fremdkörpern einschließlich Staub. Die erste Ziffer "6" bedeutet, dass das Gehäuse staubdicht
ist. Die zweite Ziffer bezeichnet den Schutz der innenliegenden Elektronik vor dem Eindringen
von Wasser. Die zweite Ziffer "6" bedeutet, dass das Gehäuse wasserdicht ist und auch einem
starken Wasserstrahl widersteht. Die Ziffer "7" bedeutet, dass das Gehäuse auch unter Wasser
für einen gegebenen Druck und Zeitraum wasserdicht ist. Die Ziffer "8" bedeutet, dass das
Gehäuse auch unter Wasser dauerhaft wasserdicht ist.

3.3 Verpackung

VORSICHT!
Geräte für Sauerstoffanwendungen sind in PE-Folie eingeschweißt und mit einem Aufkleber
"DEGREASED" (Öl- und Fettfrei) versehen. Diese Folie darf erst unmittelbar vor der Montage des
Geräts entfernt werden! Nach dem Entfernen des Schutzes für den Prozessanschluss ist die
Kennzeichnung O
ist zu vermeiden. Es besteht Explosionsgefahr!
Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung geschützt. Dabei sind die
üblichen Transportbeanspruchungen durch eine Prüfung in Anlehnung an ISO 22248
abgesichert. Bei Standardgeräten besteht die Verpackung aus herkömmlichem Karton und PE-
Folie, die umweltverträglich und wiederverwertbar ist. Bei Sonderausführungen wird zusätzlich
PE-Schaum oder PE-Folie verwendet. Entsorgen Sie das anfallende Verpackungsmaterial über
spezialisierte Recyclingbetriebe.
04/2019 - 4003437103 - MA OPTIBAR PC 5060 C R03 de
Technische Daten
auf dem Prozessanschluss sichtbar. Jeder Eintrag von Öl, Fett und Schmutz
2
www.krohne.com

INSTALLATION

auf Seite 79.
3
21
