INSTALLATION
3

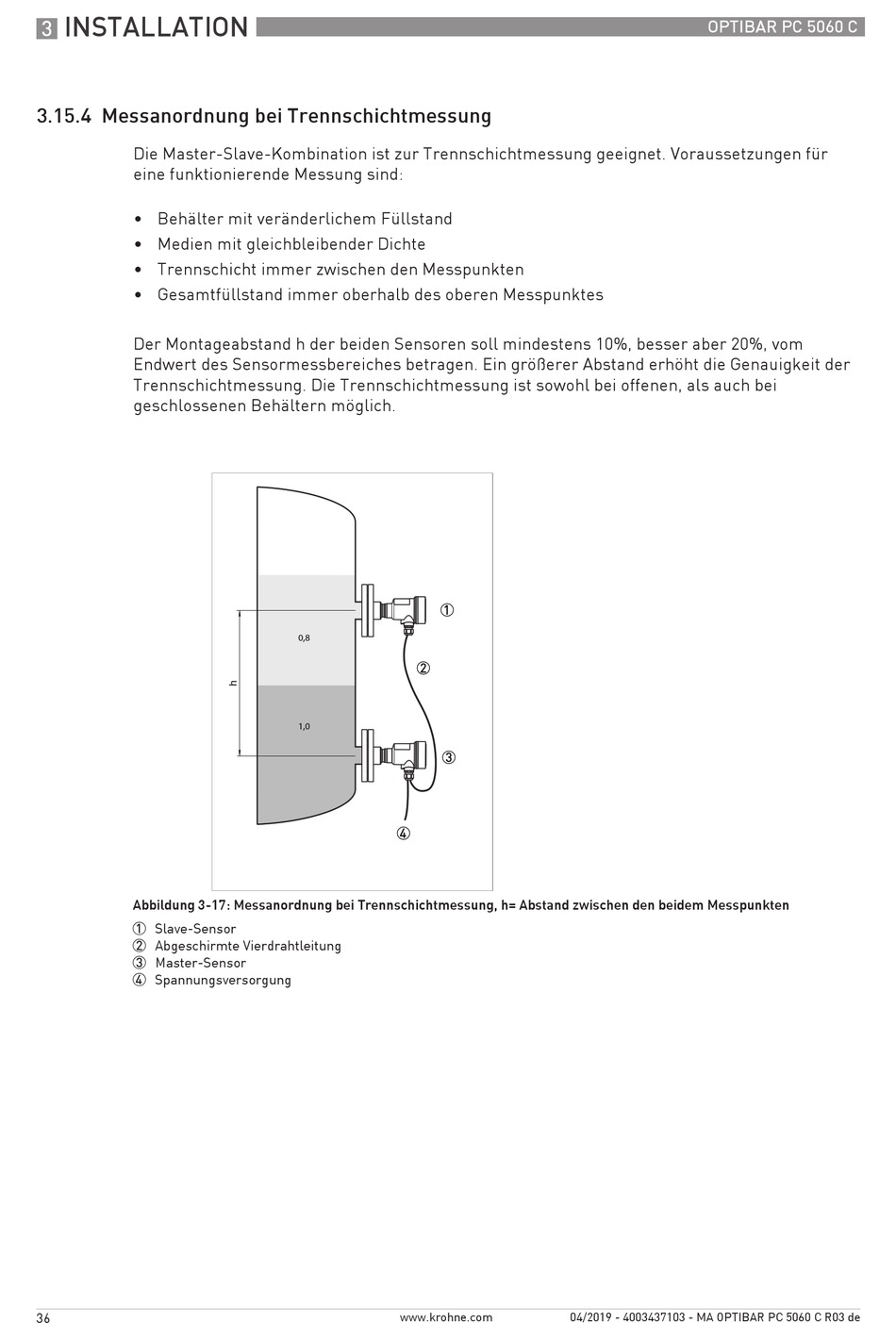

3.15.4 Messanordnung bei Trennschichtmessung
Die Master-Slave-Kombination ist zur Trennschichtmessung geeignet. Voraussetzungen für
eine funktionierende Messung sind:
• Behälter mit veränderlichem Füllstand
• Medien mit gleichbleibender Dichte
• Trennschicht immer zwischen den Messpunkten
• Gesamtfüllstand immer oberhalb des oberen Messpunktes
Der Montageabstand h der beiden Sensoren soll mindestens 10%, besser aber 20%, vom
Endwert des Sensormessbereiches betragen. Ein größerer Abstand erhöht die Genauigkeit der
Trennschichtmessung. Die Trennschichtmessung ist sowohl bei offenen, als auch bei
geschlossenen Behältern möglich.
Abbildung 3-17: Messanordnung bei Trennschichtmessung, h= Abstand zwischen den beidem Messpunkten
1 Slave-Sensor
2 Abgeschirmte Vierdrahtleitung
3 Master-Sensor
4 Spannungsversorgung
36
0,8
1,0
www.krohne.com
OPTIBAR PC 5060 C
04/2019 - 4003437103 - MA OPTIBAR PC 5060 C R03 de
