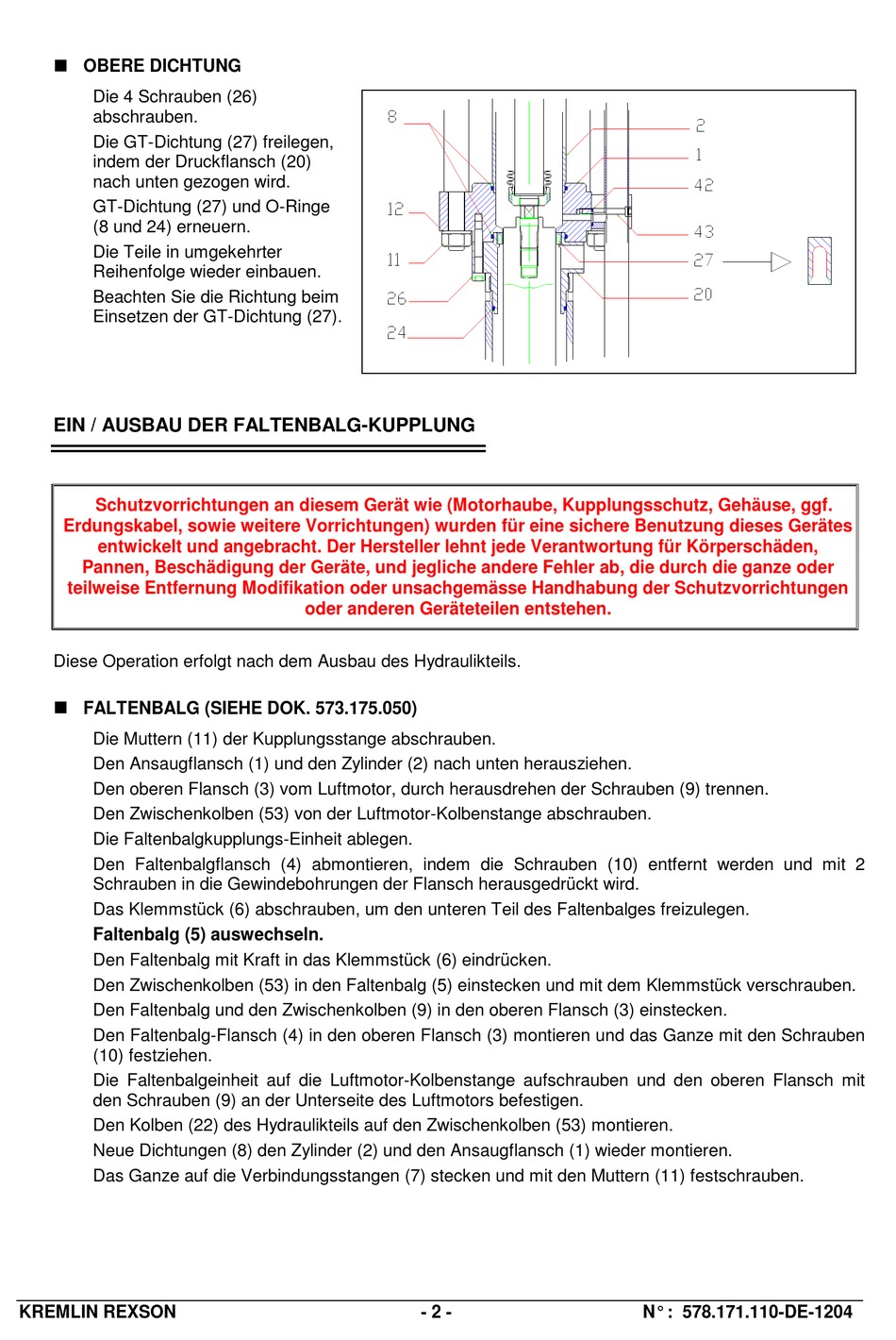

OBERE DICHTUNG
Die 4 Schrauben (26)
abschrauben.
Die GT-Dichtung (27) freilegen,
indem der Druckflansch (20)
nach unten gezogen wird.
GT-Dichtung (27) und O-Ringe
(8 und 24) erneuern.
Die Teile in umgekehrter
Reihenfolge wieder einbauen.
Beachten Sie die Richtung beim
Einsetzen der GT-Dichtung (27).
EIN / AUSBAU DER FALTENBALG-KUPPLUNG
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
Diese Operation erfolgt nach dem Ausbau des Hydraulikteils.

FALTENBALG (SIEHE DOK. 573.175.050)
Die Muttern (11) der Kupplungsstange abschrauben.
Den Ansaugflansch (1) und den Zylinder (2) nach unten herausziehen.
Den oberen Flansch (3) vom Luftmotor, durch herausdrehen der Schrauben (9) trennen.
Den Zwischenkolben (53) von der Luftmotor-Kolbenstange abschrauben.
Die Faltenbalgkupplungs-Einheit ablegen.
Den Faltenbalgflansch (4) abmontieren, indem die Schrauben (10) entfernt werden und mit 2
Schrauben in die Gewindebohrungen der Flansch herausgedrückt wird.
Das Klemmstück (6) abschrauben, um den unteren Teil des Faltenbalges freizulegen.
Faltenbalg (5) auswechseln.
Den Faltenbalg mit Kraft in das Klemmstück (6) eindrücken.
Den Zwischenkolben (53) in den Faltenbalg (5) einstecken und mit dem Klemmstück verschrauben.
Den Faltenbalg und den Zwischenkolben (9) in den oberen Flansch (3) einstecken.
Den Faltenbalg-Flansch (4) in den oberen Flansch (3) montieren und das Ganze mit den Schrauben
(10) festziehen.
Die Faltenbalgeinheit auf die Luftmotor-Kolbenstange aufschrauben und den oberen Flansch mit
den Schrauben (9) an der Unterseite des Luftmotors befestigen.
Den Kolben (22) des Hydraulikteils auf den Zwischenkolben (53) montieren.
Neue Dichtungen (8) den Zylinder (2) und den Ansaugflansch (1) wieder montieren.
Das Ganze auf die Verbindungsstangen (7) stecken und mit den Muttern (11) festschrauben.
