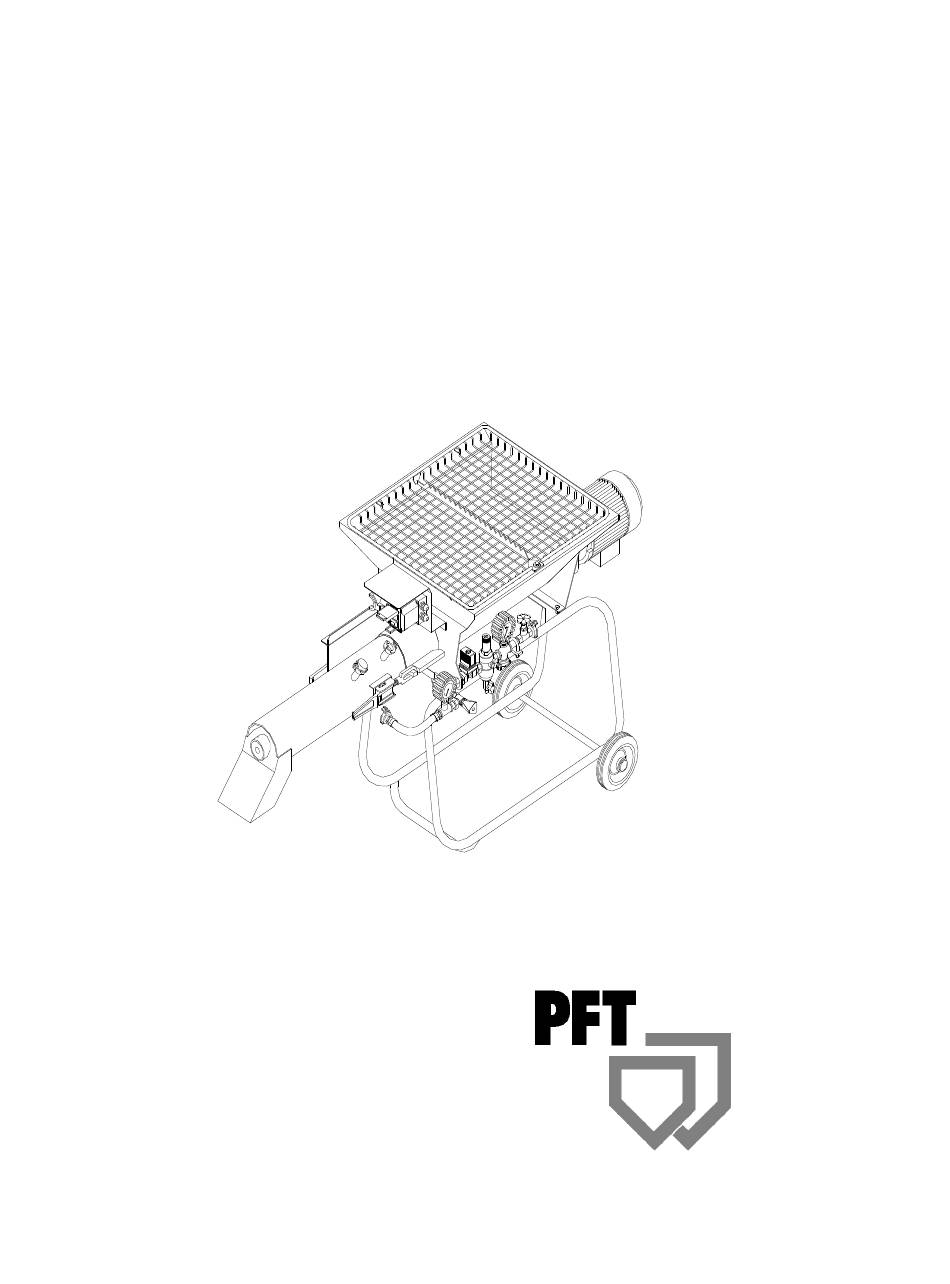

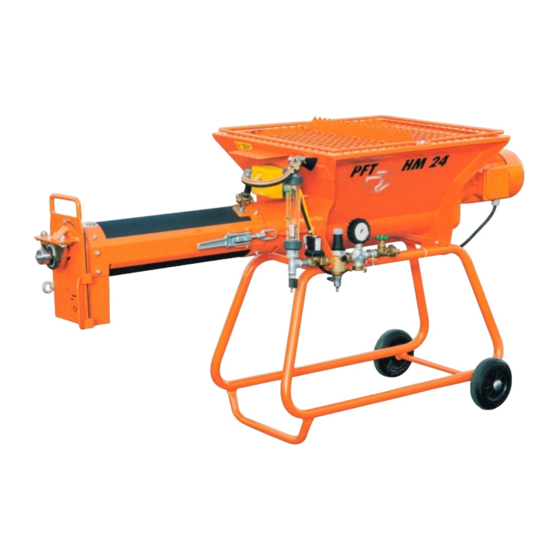

- Seite 1 BETRIEBSANLEITUNG EG Konformitätserklärung BAL.NR. 00 00 87 11 DURCHLAUFMISCHER PFT HM 22 WIR SORGEN FÜR DEN FLUSS DER DINGE...
-
Seite 2: Eg-Konformitätserklärung
Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer... -
Seite 3: Allgemein
Herzlichen Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Der Durchlaufmischer PFT HM 22 ist auf dem neuesten technischen Stand. Er wurde so funktionsgerecht gestaltet, damit er bei den rauhen Baustellenbedingungen ein treuer Helfer ist. - Seite 4 Stand 03.2003 ____________________________________________________________________________________________________________ Erstinspektion nach Auslieferung Eine unabdingbare Aufgabe aller Monteure, welche den PFT HM 22 ausliefern, ist die Prüfung der Maschineneinstellung am Ende des ersten Arbeitsganges. Während der ersten Laufzeit können sich die Werkseinstellungen verändern. Werden diese nicht rechtzeitig, gleich nach dem Einlaufen korrigiert, so sind Betriebsstörungen zu be- fürchten.
-
Seite 5: Inhaltsverzeichnis
Maßnahmen bei Stromausfall / Wasserausfall / Frostgefahr ................14 Transport, Wartung ............................14 Zubehör................................15 Schaltplan ................................ .16 Ersatzteillisten ..............................17 Technische Daten .............................28 _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de... -
Seite 6: Übersicht
PFT HM 22 Übersicht Stand 03.2003 ____________________________________________________________________________________________________________ 1. Mischermotor 4. Wasserarmatur mit Druckminderer 2. Schutzgitter 5. Fahrgestell 3. Materialbehälter 6. Mischrohr _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... -
Seite 7: Wasserarmatur
6. Ablaßhahn 2. Wasserdruckmanometer 7. Nadelventil 3. Wasseranschluß ( Zuleitung ) 8. Rückstaudruckmanometer 4. Druckminderer 9. Wasser zum Mischrohr 5. Magnetventil _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de... -
Seite 8: Bedienelemente
____________________________________________________________________________________________________________ PFT HM 22 Bedienelemente Stand 03.2003 ____________________________________________________________________________________________________________ Hauptschalter Schuko-Kupplung 16 A ,Stromkabel _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... -
Seite 9: Funktionsbeschreibung
Anschluß Baustromverteiler - Hauptschalter Anschluß Wassernetz - Wasserarmatur Anschluß -Wasserarmatur - Mischrohr Der HM 22 ist als Maschine der neuen Generation nach dem Baukastenprinzip kon- struiert. Verschiedene Dosierwellen und Mischrohre sind mit wenigen Handgriffen mittels Schnellverschlüssen einfach auswechselbar. Beachten Sie bitte die Verarbeitungsrichtlinien der Materialhersteller! _______________________________________________________________________________________ Knauf PFT GmbH &... -
Seite 10: Grundlegende Sicherheitshinweise
Um Ihnen die Bedienung unserer Maschinen so leicht wie möglich zu machen, möchten wir Sie kurz mit den wichtigsten Sicherheitsregeln vertraut machen. Wenn Sie diese beachten, werden Sie lange mit unserer Maschine sicher und qualitätsge- recht arbeiten können. _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax... - Seite 11 "Sicherheitseinrichtungen"! Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entspre- chen. Das ist bei Original-PFT-Teilen immer gewährleistet! Nur geschultes oder unterwiesenes Personal einsetzen. Die Zuständigkeit des Personals für das Bedienen, Rüsten, Warten und Instandhalten ist klar festzulegen!
-
Seite 12: Inbetriebnahme
FI-Schutzschalter ) anschließen Stromkabel 3 x 2,5 mm mit Schuko-Kupplung und -Stecker, 230 V, 16 A, (PFT-Artikelnr. 20 42 34 00 ) verwenden Wasseranschluß Anschluß an Wasserleitung mit 3/4“-Schlauch herstellen. Zuleitung öffnen bis Was- ser am Schlauchende austritt um die Schlauchleitung zu entlüften und von Ver- schmutzungen zu reinigen. - Seite 13 ____________________________________________________________________________________________________________ PFT HM 22 Grundlegende Sicherheitshinweise Stand 03.2003 ____________________________________________________________________________________________________________ Nachdem der Horizontalmischer PFT HM 22 komplett montiert und angeschlossen ist, wird nach folgenden Punkten verfahren: Materialbehälter füllen Einschalten des PFT HM 22 am EIN-Taster Einregulieren der Wassermenge am Nadelventil Mörtelkonsistenz Das Nadelventil wird so einjustiert, daß...
-
Seite 14: Checkliste
____________________________________________________________________________________________________________ PFT HM 22 Checkliste Stand 03.2003 ____________________________________________________________________________________________________________ Wie können Probleme beim PFT HM 22 vermieden bzw. schnell behoben werden? Problem Mögliche Ursache Abhilfe Maschine läuft nicht an! Strom - Stromzuleitung in Ordnung? Mängel kontrollieren und abstellen - Korrekter Anschluß am Baustromver- teiler? - FI-Schutzschalter ausgelöst? -
Seite 15: Maßnahmen Bei Arbeitsende Und Reinigung
" mit Geka-Kupplung ( Artikelnr. 20 21 11 0 ) und Spritzdüse ( Arti- kelnr. 20 21 57 00 ) am Wassernetz anschließen. Bei einem gleichmäßigen Tagesbetrieb wird der HM 22 nur am Arbeitsende gereinigt. Die Reinigung wird in 5 Arbeitsschritten durchgeführt : Wenn der Materialbehälter nur noch ca. -
Seite 16: Maßnahmen Bei Stromausfall / Wasserausfall / Frostgefahr / Transport / Wartung
Der HM 22 ist mit einer Wiederanlaufsperre ausgerüstet. Nach Stromausfall ist die Anlage durch Einschalten am Hauptschalter wieder in Betrieb zu setzen. Maßnahme bei Wasserausfall Bei Wasserausfall läuft der HM 22 weiter, ohne zu mischen. Sobald der Fehler beho- ben ist, mischt der HM 22 wieder normal. Maßnahme bei Frostgefahr VORSICHT! Beschädigung durch Frost! -
Seite 17: Zubehör
PFT HM 22 Zubehör Stand 03.2003 ____________________________________________________________________________________________________________ PFT Einblashaube E 1 mit rundem Monofilter ( Artikelnr. 20 60 02 13 ) Die PFT Einblashaube ist bei Beschickung des PFT Horizontalmischers mit Werktro- ckenmörtel aus PFT-Baustellensilo und -Container mittels SILOMAT-Anlage erforder- lich PFT Adapter Befestigung Einblashaube ( Artikelnr. -
Seite 18: Schaltplan
____________________________________________________________________________________________________________ PFT HM 22 Schaltplan Stand 03.2003 ____________________________________________________________________________________________________________ _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... -
Seite 19: Ersatzteillisten
Ersatzteilliste Baugruppe Materialbehälter mit Rahmen .................. 18 Ersatzteilliste Baugruppe Antrieb ........................20 Ersatzteilliste Baugruppe Mischrohr ........................ .22 Ersatzteilliste Baugruppe Elektrik ........................24 Ersatzteilliste Baugruppe Wasserarmatur ......................26 _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770... -
Seite 20: Ersatzteilliste Baugruppe Materialbehälter Mit Rahmen
____________________________________________________________________________________________________________ PFT HM 22 Ersatzteilliste Baugruppe Materialbehälter mit Rahmen Stand 03.2003 ____________________________________________________________________________________________________________ _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... - Seite 21 Skt.-Schraube M 8 x 30 DIN 933 verzinkt 00 00 21 12 Materialbehälter HM 22/24 00 00 25 69 Dosierwelle HM 22/24 35l bei 280U/min 20 54 83 10 Rad 180 x 50 x 90 20 20 86 03 Schnellbefestiger m. Kappe 20s x N 2 7...
-
Seite 22: Ersatzteilliste Baugruppe Antrieb
____________________________________________________________________________________________________________ PFT HM 22 Ersatzteilliste Baugruppe Antrieb Stand 03.2003 ____________________________________________________________________________________________________________ _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... - Seite 23 Gewindest. mit Innensk. M8 x 20 DIN 916 verz. 00 00 21 09 Mitnehmerklaue HM 22/24 00 00 21 10 Schutzrohr mit Paddel HM 22/24 20 20 91 10 Federring B 12 DIN 127 verz. 00 00 81 49 Skt.-Zapfenschraube M12 x 60 abgedreht _______________________________________________________________________________________ Knauf PFT GmbH &...
-
Seite 24: Ersatzteilliste Baugruppe Mischrohr
____________________________________________________________________________________________________________ PFT HM 22 Ersatzteilliste Baugruppe Mischrohr Stand 03.2003 ____________________________________________________________________________________________________________ _______________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... - Seite 25 Ersatzteilliste Baugruppe Mischrohr Stand 03.2003 ____________________________________________________________________________________________________________ Pos. Stck. Artikel-Nr. Artikelbezeichnung 00 00 21 16 Mischrohr HM 22/24 kpl. 00 00 21 17 Mischrohr HM 22/24 20 20 09 00 Geka - Kupplung 1/2" AG 20 20 17 00 Dichtung Geka-Kupplung (VPE=50Stück)
-
Seite 26: Ersatzteilliste Baugruppe Elektrik
____________________________________________________________________________________________________________ PFT HM 22 Ersatzteilliste Baugruppe Elektrik Stand 03.2003 ____________________________________________________________________________________________________________ ________________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... - Seite 27 Sicherungsmutter M5 DIN 985 verz. 20 20 64 06 Zylinderkopfschraube M5 x 50 DIN 84 00 00 21 28 Ein-/Ausschalter HM 22/2002 230V komplett mit Anschlusskabel und Thermoschutz 14A 20 43 09 05 Skintopverschraubung PG 11 mit Gegenmutter 20 43 14 00...
-
Seite 28: Ersatzteilliste Baugruppe Wasserarmatur
____________________________________________________________________________________________________________ PFT HM 22 Ersatzteilliste Baugruppe Wasserarmatur Stand 03.2003 ____________________________________________________________________________________________________________ ________________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... - Seite 29 20 20 72 00 Sicherungsmutter M8 DIN 985 verz. 20 20 99 85 Rundstahlbügel M8 x 3/4" x 43 verz. 00 00 21 21 Halterung Wasserarmatur HM 22/24 20 20 09 00 Geka - Kupplung 1/2" AG 20 20 17 00 Dichtung Geka-Kupplung (VPE=50Stück) 20 20 31 07 Nippel 1/2"AG flach mit Überwurfm.
-
Seite 30: Technische Daten
Konsistenz und Dosierwellenausführung Garantierter 78 dB(A) Schallleistungspegel: Umgebung Angabe Wert Einheit Temperaturbereich 2-45 °C Relative Luftfeuchte, maximal 80 % ________________________________________________________________________________________ Knauf PFT GmbH & Co.KG Telefon 09323 / 31-760 Postfach 60 Telefax 09323 / 31-770 D-97343 Iphofen Internet www.pft.de ________________________________________________________________________________________... - Seite 32 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon 0 93 23/31-1818 Telefax 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.eu...
