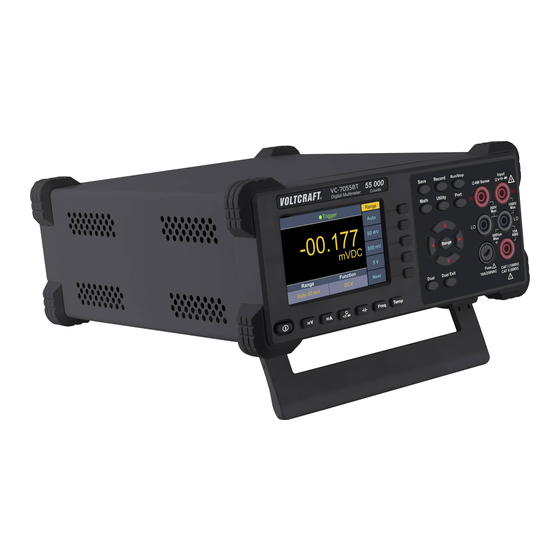

- Seite 1 VC-7055BT Digital-Multimeter Schnellstartanleitung...
-
Seite 2: Allgemeine Garantie
Allgemeine Garantie Wir garantieren, dass das Produkt für einen Zeitraum von 3 Jahren (1 Jahr für Zubehörteile) ab dem Kaufdatum des Produkts durch den ursprünglichen Käufer von unserem Unternehmen frei von Material- und Verarbeitungsfehlern ist. Diese Garantie gilt nur für den ursprünglichen Käufer und ist nicht auf Dritte übertragbar. Wenn sich das Produkt während der Garantiezeit als defekt erweist, werden wir entweder das defekte Produkt ohne Kosten für Teile und Arbeit reparieren oder einen Ersatz im Austausch für das defekte Produkt liefern. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ......................1 Sicherheitsbegriffe und -symbole .................. 1 Allgemeine Sicherheitsanforderungen ................ 2 Grenzwerte für Messungen ....................3 Messgrenzen der Haupteingangsanschlüsse (Input HI und Input LO) ..3 Messgrenzen des Stromeingangsanschlusses (I) ..........4 Messgrenzen der Sense-Anschlüsse (HI Sense and LO Sense) ....4 Messkategorie ......................... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1. Sicherheitshinweise Sicherheitsbegriffe und -symbole Sicherheitsbegriffe Begriffe in dieser Bedienungsanleitung. Die folgenden Begriffe können in dieser Bedienungsanleitung vorkommen: Warnung: Eine Warnung weist auf die Bedingungen oder Verfahren hin, die zu Verletzungen oder zum Tod führen können. Vorsicht: Vorsicht gibt die Bedingungen oder Verfahren an, die zu Schäden an diesem Produkt oder anderem Eigentum führen könnten. -
Seite 5: Allgemeine Sicherheitsanforderungen
1. Sicherheitshinweise Allgemeine Sicherheitsanforderungen Bitte lesen Sie vor der Verwendung die folgenden Sicherheitsvorkehrungen, um mögliche Verletzungen zu vermeiden und dieses Produkt oder andere damit verbundene Produkte vor Schäden zu bewahren. Um eine mögliche Gefahr zu vermeiden, darf dieses Produkt nur innerhalb des angegebenen Bereichs verwendet werden. -
Seite 6: Grenzwerte Für Messungen
1. Sicherheitshinweise Grenzwerte für Messungen Die Schutzschaltung des Multimeters kann Schäden am Gerät verhindern und vor der Gefahr eines Stromschlags schützen, wenn die Messgrenzen nicht überschritten werden. Um einen sicheren Betrieb des Geräts zu gewährleisten, dürfen die auf der Frontplatte angezeigten Messgrenzen nicht überschritten werden, sie sind wie folgt definiert: Eingang Ω4W Sense... -
Seite 7: Messgrenzen Des Stromeingangsanschlusses (I)
1. Sicherheitshinweise seinem Maximum von 500 Vpk relativ zur Masse liegt. Messgrenzen des Stromeingangsanschlusses (I) Die Messgrenze von der Stromeingangsklemme (I) zum Anschluss INPUT LO beträgt 10 A (DC oder AC). Beachten Sie, dass die Stromeingangsklemmen immer ungefähr die gleiche Spannung wie der Anschluss INPUT LO haben, es sei denn, eine Überstromschutzsicherung ist geöffnet. -
Seite 8: Schnellstart
2. Schnellstart Schnellstart Allgemeine Inspektion Nachdem Sie ein neues Multimeter erhalten haben, empfiehlt es sich, das Gerät mit den folgenden Schritten zu überprüfen: 1. Prüfen Sie, ob Transportschäden vorhanden sind. Wenn sich herausstellt, dass Verpackungskarton oder Schaumstoff-Schutzkissen ernsthaft beschädigt ist, werfen Sie sie nicht weg, bis das komplette Gerät und sein Zubehör die elektrischen und mechanischen Eigenschaftstests bestanden haben. -
Seite 9: Einstellung Der Füße
2. Schnellstart Einstellung der Füße Klappen Sie die Füße an der Unterseite des Multimeters auf. Überblick über die Frontplatte Abbildung 2-1 Überblick über die Frontplatte Bezeichnung Beschreibung Anzeige der Benutzeroberfläche Menüwahltasten Aktivierung das entsprechende Menü Bedientasten... - Seite 10 2. Schnellstart Save (Speichern) Erfassung von Daten durch manuelle Aufzeichnung. Das Gerät speichert den aktuellen Messwert jedes Mal, wenn die Taste Save (Speichern) gedrückt wird. Siehe Seite 11, Manuelle Aufzeichnung. Record Zugriff auf die Menüs der manuellen Aufzeichnung und (Aufzeichnen) der automatischen Aufzeichnung.Siehe Seite 11, Datenaufzeichnungsfunktion.
-
Seite 11: Überblick Über Die Rückseite
2. Schnellstart AC/DC Signaleingangsanschlüsse, die für Stromeingangsansch AC/DC-Strommessungen verwendet werden. lüsse Ein/Aus-Taste Ein-/Ausschalten des Multimeters. 10 Messfunktionstasten Gleich- oder Wechselspannungsmessungen DC- oder AC-Strommessungen Widerstands, Durchgangs- und Diodenmessungen Kapazitätsmessung Frequenz-/Periodenmessung Temperaturmessungen 11 Dual Drücken Sie diese Taste, um die Funktionsliste im rechten Menü... - Seite 12 2. Schnellstart AC-Netzeingang AC-Netzeingangsanschluss Erdungsschraub Zur Erdung des Gehäuses. e des Gehäuses Instrumentenkab Sie können das Instrument mit Hilfe des elschloss Sicherheitsschlosses (bitte kaufen Sie es selbst) an einem festen Ort anschließen, um das Instrument zu sichern.
-
Seite 13: Benutzeroberfläche
2. Schnellstart Benutzeroberfläche Trigger-Modus Status-Symbol Messwert Bedienungs-Menüs Gerät Funktion Bereich Trigger-Modus Status-Symbol Piktogr Display Beschreibung Beschreibung amme Automatische Autom. Aufzeichnungsfunktion Auslöser Auslösung läuft Manuelle Aufnahme Abbildung 2-3 Benutzeroberfläche Messwert der primären Funktion Sekundäre Funktion Primäre Funktion Abbildung 2-4 Benutzeroberfläche (Doppelanzeige) Einschalten (1) Schließen Sie das Instrument mit dem mitgelieferten Netzkabel an das 90 - 240 VAC-Stromnetz an. -
Seite 14: Messverbindungen
2. Schnellstart Messverbindungen Nachdem Sie die gewünschte Messfunktion ausgewählt haben, verbinden Sie bitte wie folgt das zu prüfende Signal (Gerät) mit dem Multimeter. Um eine Beschädigung des Instruments zu vermeiden, schalten Sie die Messfunktion während des Messvorgang nicht willkürlich um. DC-Spannungsmessung AC-Spannungsmessung Gleichspannung... -
Seite 15: Datenaufzeichnungsfunktion
2. Schnellstart Temperaturmessung Temperatur-Wandler Datenaufzeichnungsfunktion Datenaufzeichnungsfunktion umfasst manuelle Aufzeichnung automatische Aufzeichnung. Sie können eine oder beide Funktionen zur Aufzeichnung der Daten verwenden. Die in der manuellen Aufzeichnung oder der automatischen Aufzeichnung aufgezeichneten Messwerte werden in einer gleichen Datentabelle im internen Speicher gespeichert. Die maximale Anzahl der Messwerte beträgt 1000. -
Seite 16: Automatische Aufzeichnung
2. Schnellstart Hinweis: Wenn die Aufzeichnungsdaten den aktuellen Bereich überschreiten, werden die Daten als „overload“ markiert. Wenn die Relativ-Operation aktiviert ist, sind die aufgezeichneten Daten immer noch die ursprünglichen Messwerte ohne Relativ-Operation. 3. Löschen der manuellen Aufzeichnung: Drücken Sie den Softkey , um die aktuelle manuelle Aufzeichnung zu löschen. -
Seite 17: Anmerkung
2. Schnellstart Anmerkung: Die Messfunktion kann während der automatischen Aufzeichnung umgeschaltet werden. Im automatischen Bereich kann der Relaisschalter Jitter verursachen, die Daten sind zu diesem Zeitpunkt ungültig. Es dauert einige hundert Millisekunden, und die in diesem Zeitraum erfassten Daten werden als „invalid“... -
Seite 18: Anhang
3. Anhang 3. Anhang Anhang A: Gehäuse Standardzubehör (vorbehaltlich der endgültigen Lieferung): Schnellstartan Ersatzsicheru Multimeterleit Krokodilklem Netzkabel leitung ungen Sicherheitshin weisblatt Anhang B: Pflege und Reinigung Generelle Pflege Lagern oder lassen Sie das Gerät nicht an Orten, an denen die Flüssigkristallanzeige für längere Zeit direktem Sonnenlicht ausgesetzt ist. -
Seite 19: Anhang C:austausch Der Leitungssicherung
3. Anhang Anhang C:Austausch der Leitungssicherung Die Leitungssicherung befindet sich im Kunststoffsicherungskasten unterhalb des Netzleitungseingangs auf der Rückseite. Warnung: Trennen Sie das Netzkabel an der Rückwand ab und entfernen Sie alle an das Gerät angeschlossenen Messleitungen, bevor Sie die Leitungssicherung austauschen.Andernfalls könnte der Bediener gefährlichen Spannungen ausgesetzt werden, die zu Verletzungen oder zum Tod führen können.
