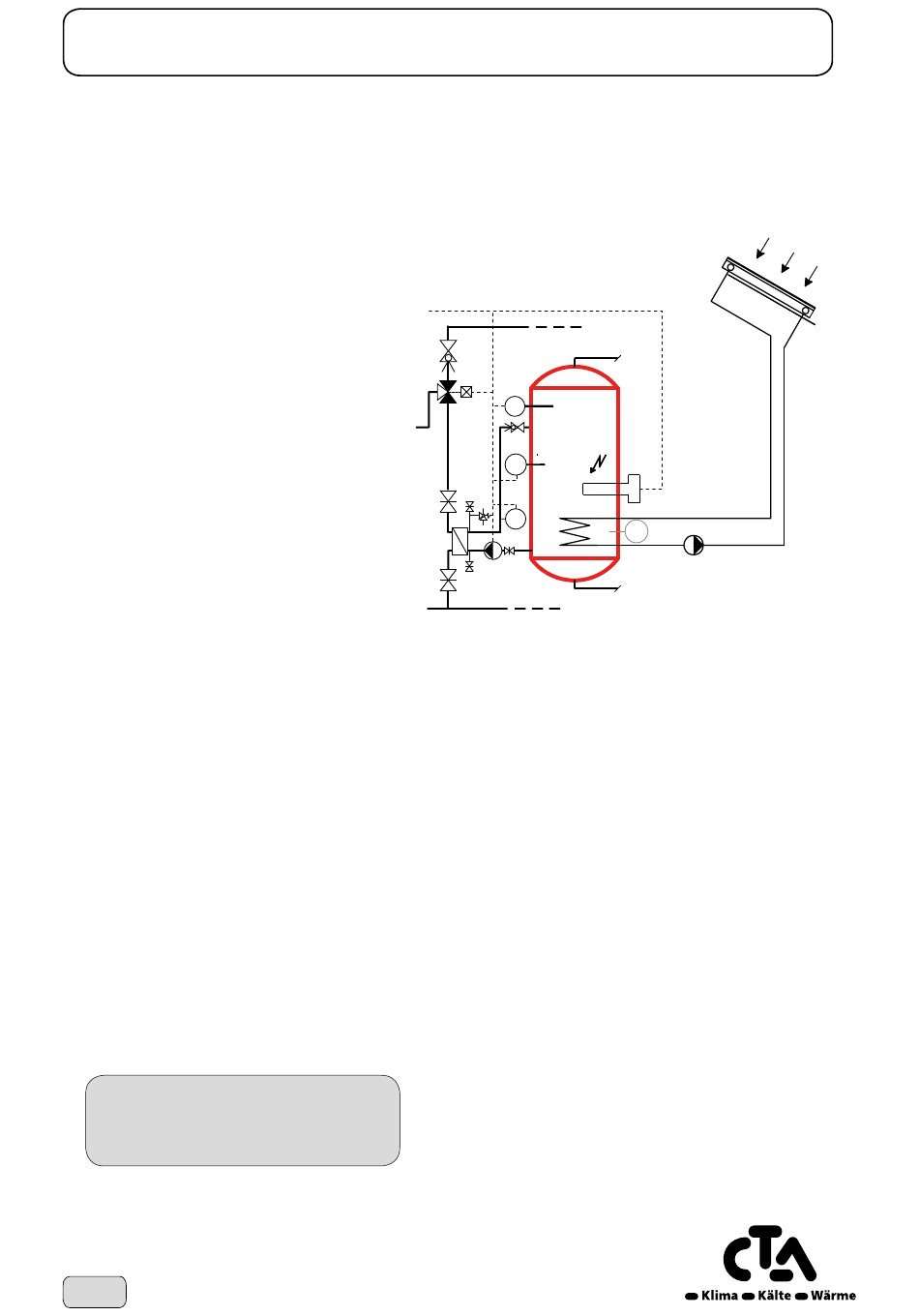

Erweiterung 3: Warmwasserspeicher mit Solarregister
Optiheat OH ... mit Regler Optiplus
TWW-Erwärmung mit hydraulischer Umschaltung und Zwischentrennkreis
Zusatz: Solarladung mit unabhängiger Solaranlage
Anschlussschema zu Wärmepumpe und
hydraulische Einbindung
sowie Legende:
gmäss Grundkonzept
Klemmenbelegung:
gemäss Grundkonzept
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
18
Aenderungen vorbehalten
Ladekreis
Trinkwarmwasser-
TWW
speicher
SRV
B3
Q3
SRV
B31
SV
B36
Q33
TWW Erwärmung mit Elektroheizeinsatz
TWW Erwärmung Solar (Zusatz)
TS
www.cta.ch
© CTA 04/17
Solaranlage
(Steuerung unabhängig
zur Wärmepumpe)
TWW
K6
TS
KW
Solarfühler
