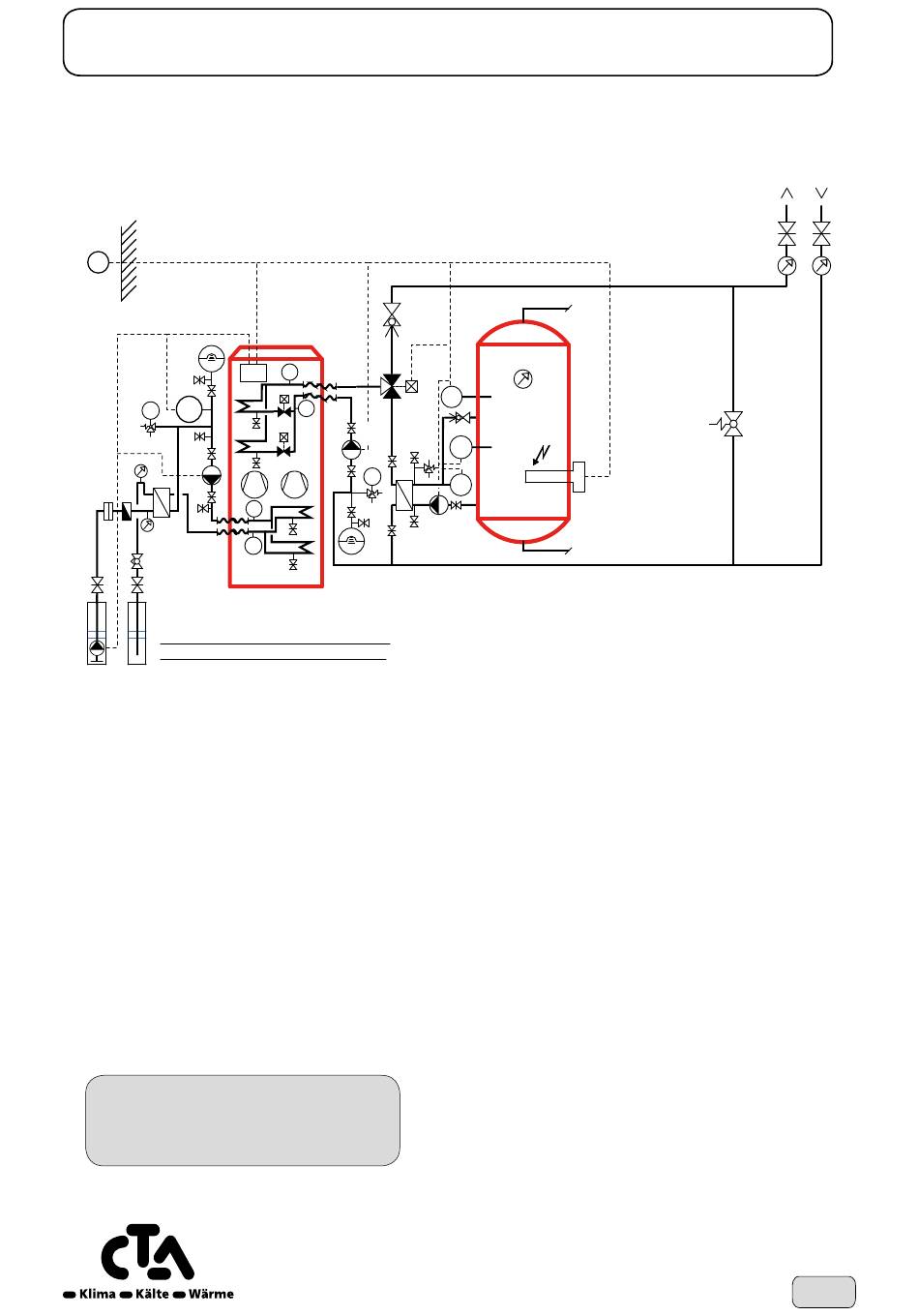

Grundkonzept 04.20.10
Optiheat OH 22e Duo HT bis OH 34e Duo HT
Wärmepumpe ohne Pufferspeicher
TWW Erwärmung mit hydraulischer Umschaltung
Grundwasser-
Wärmepumpe
anlage
B9
EG
N1
E15
PI
SV
Q8
B91
B92
Detailbeschrieb der Grundwasser-Anlage:
siehe Zusatzblatt Grundwasseranschluss
Q8
Funktionsbeschrieb
Über den Aussentemperaturfühler (B9) wird die Wärmepumpe
in Betrieb gesetzt. Diese arbeitet direkt in den Heizkreislauf.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt über die
Rücklauftemperatur (B71) in Abhängigkeit zur Aussentempe-
ratur. Die Maschine besitzt eine Anlaufverzögerung um ein
Pendeln zu verhindern.
Die Kondensator-Pumpe (Q9) ist während der gesamten Heiz-
periode in Betrieb.
Die TWW Ladung erfolgt nach Zeitprogramm über den Tem-
peraturfühler (B3), dabei wird das Umlenkventil (Q3) umge-
schaltet. Für die Steuerung der Zwischenkreispumpe Q33
müssen zwei zusätzliche Temperaturfühler (B31, B36)
eingebaut werden. Der Elektroeinsatz (K6) im TWW-Speicher
wird vom Wärmepumpenregler angesteuert.
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
Ladekreis
TWW
SRV
Q3
B21
B3
B71
SRV
Q9
B31
SV
PI
B36
SV
Q33
EG
www.cta.ch
© CTA 04/17
Trinkwasser-
speicher
TWW
K6
1)
KW
Legende
B21
Vorlauftemperaturfühler Wärmepumpe
B3
Trinkwassertemperaturfühler
B31
TWW Temperaturfühler unten
B36
TWW Ladetemperaturfühler
B71
Rücklauftemperaturfühler Wärmepumpe
B9
Aussentemperaturfühler
B91
Solekreis Eintrittstemperaturfühler
B92
Solekreis Austrittstemperaturfühler
EG
Expansionsgefäss
E15
Soledruckwächter
KW
Kaltwasser
K6
Elektroheizeinsatz TWW 1)
N1
Wärmepumpenregler Optiplus eingebaut
PI
Manometer
Q3
Umlenkventil TWW, ev. TWW Ladepumpe
Q33
TWW Zwischenkreispumpe
Q8
Tauchpumpe / Solepumpe
Q9
Kondensatorpumpe
SRV
Strangregulierventil
SV
Sicherheitsventil
TWW
Trinkwarmwasser
U1
Überströmventil
1)
Kraftschütz+Sicherung in bauseitigem Tableau.
Aenderungen vorbehalten
Verbraucher
U1
