Grundkonzept 04.00.10
Optiheat OH 22e Duo HT bis OH 34e Duo HT
Wärmepumpe ohne Pufferspeicher
Grundwasser-
Wärmepumpe
anlage
B9
EG
N1
E15
PI
SV
Q8
B91
B92
Q8

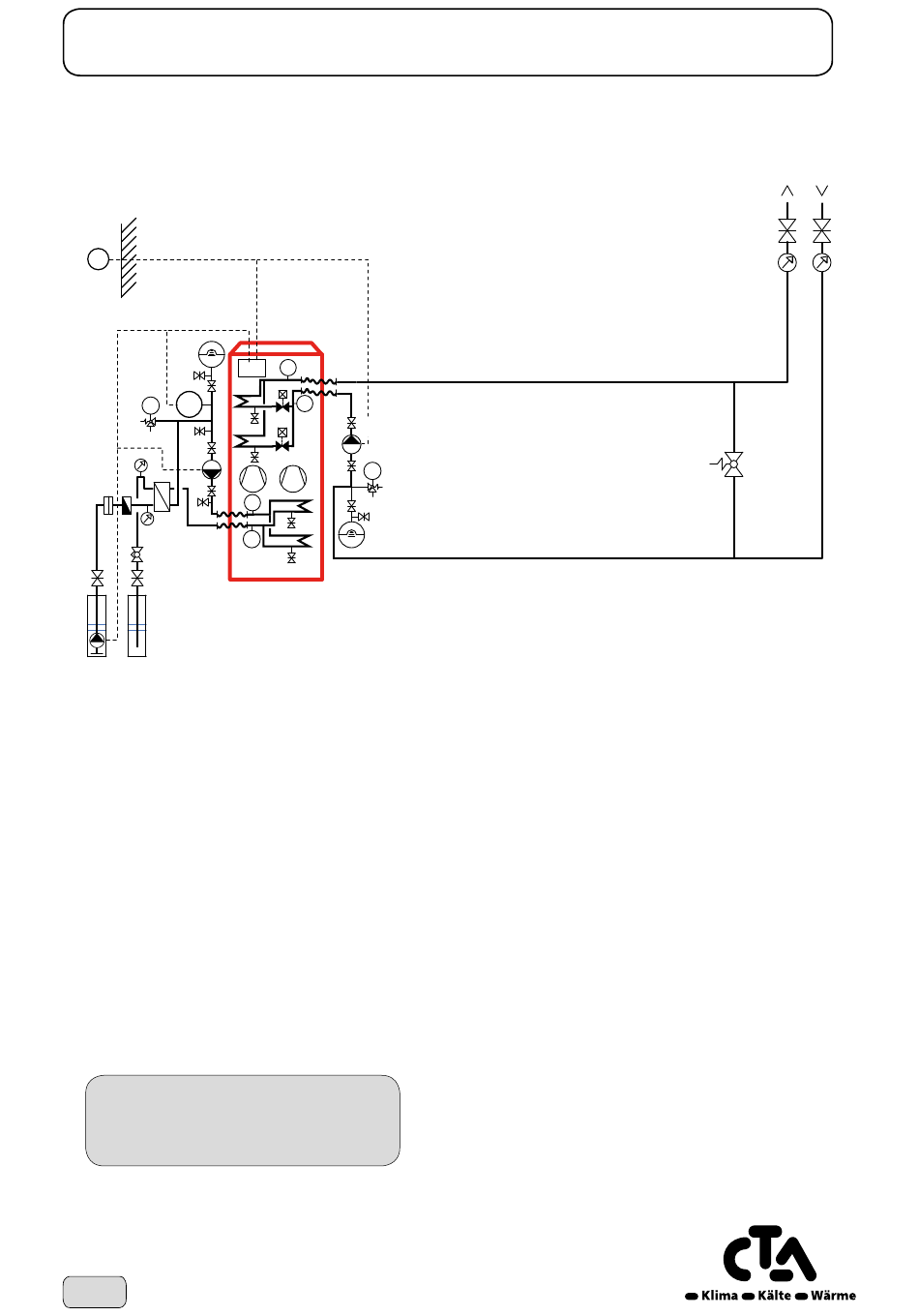

Funktionsbeschrieb
Über den Aussentemperaturfühler (B9) wird die Wärme-
pumpe in Betrieb gesetzt. Diese arbeitet direkt in den
Heizkreislauf.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt
über die Rücklauftemperatur (B71) in Abhängigkeit zur
Aussentemperatur. Die Maschine besitzt eine Anlauf-
verzögerung um ein Pendeln zu verhindern. Die
Kondensator-Pumpe (Q9) ist während der gesamten
Heizperiode in Betrieb.
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
10
Aenderungen vorbehalten
B21
B71
Q9
PI
SV
EG
© CTA 04/17
Legende
B21
Vorlauftemperaturfühler Wärmepumpe
B71
Rücklauftemperaturfühler Wärmepumpe
B9
Aussentemperaturfühler
B91
Solekreis Eintrittstemperaturfühler
B92
Solekreis Austrittstemperaturfühler
EG
Expansionsgefäss
E15
Soledruckwächter
N1
Wärmepumpenregler Optiplus eingebaut
PI
Manometer
Q8
Tauchpumpe / Solepumpe
Q9
Kondensatorpumpe
U1
Überströmventil
www.cta.ch
Verbraucher
U1
