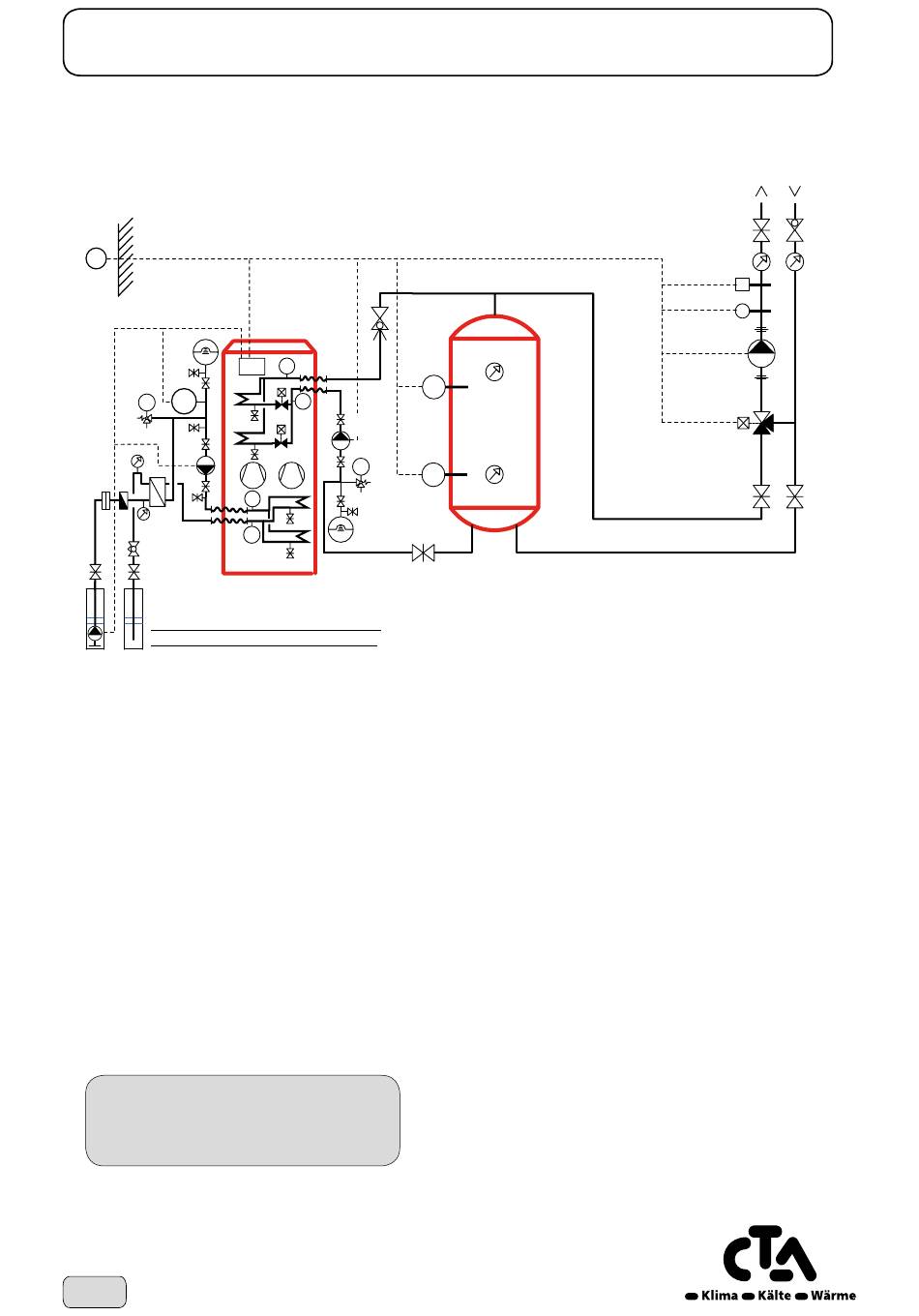

Grundkonzept 05.00.10
Optiheat OH 22e Duo HT bis OH 34e Duo HT
Wärmepumpe mit Pufferspeicher
Nach Aussentemperatur geschobene Ladung
Grundwasser-
Wärmepumpe
anlage
B9
EG
N1
E15
PI
SV
Q8
B91
B92
Detailbeschrieb der Grundwasser-Anlage:
siehe Zusatzblatt Grundwasseranschluss
Q8
Funktionsbeschrieb
Über den Aussentemperaturfühler (B9) wird die Wärme-
pumpe in Betrieb gesetzt. Diese arbeitet auf den Puffer-
speicher.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt
über die Temperaturfühler (B4) bzw. (B71) in Abhängig-
keit der Aussentemperatur. Die Maschine besitzt eine
Anlaufverzögerung um ein Pendeln zu verhindern.
Die Pumpe (Q2) ist während der gesamten Heizperiode
in Betrieb.
Die Entladeregelung wird mit dem optionalen Heizkreis-
Mischer (Y1) über den Vorlauftemperaturfühler (B1) in
Abhängigkeit zur Aussentemperatur geregelt. Der
Pufferspeicher kann im Niedertarif geladen werden.
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
12
Aenderungen vorbehalten
Ladekreis
Pufferspeicher
Heizung
SRV
B21
B4
B71
Q9
Q9
Q2
PI
B41
SV
EG
© CTA 04/17
Legende
B1
Vorlauftemperaturfühler Heizkreis
B21
Vorlauftemperaturfühler Wärmepumpe
B4
Pufferspeichertemperaturfühler oben
B41
Pufferspeichertemperaturfühler unten
B71
Rücklauftemperaturfühler Wärmepumpe
B9
Aussentemperaturfühler
B91
Solekreis Eintrittstemperaturfühler
B92
Solekreis Austrittstemperaturfühler
EG
Expansionsgefäss
E15
Soledruckwächter
N1
Wärmepumpenregler Optiplus eingebaut
PI
Manometer
Q2
Heizkreispumpe
Q8
Tauchpumpe / Solepumpe
Q9
Kondensatorpumpe
SRV
Strangregulierventil
ST
Sicherheitsthermostat
Y1
Heizkreis-Mischer
www.cta.ch
Verbraucher
SRV
ST
B1
Q2
Y1
