Frontansicht - CTA Optiheat Duo HT Serie Technisches Handbuch

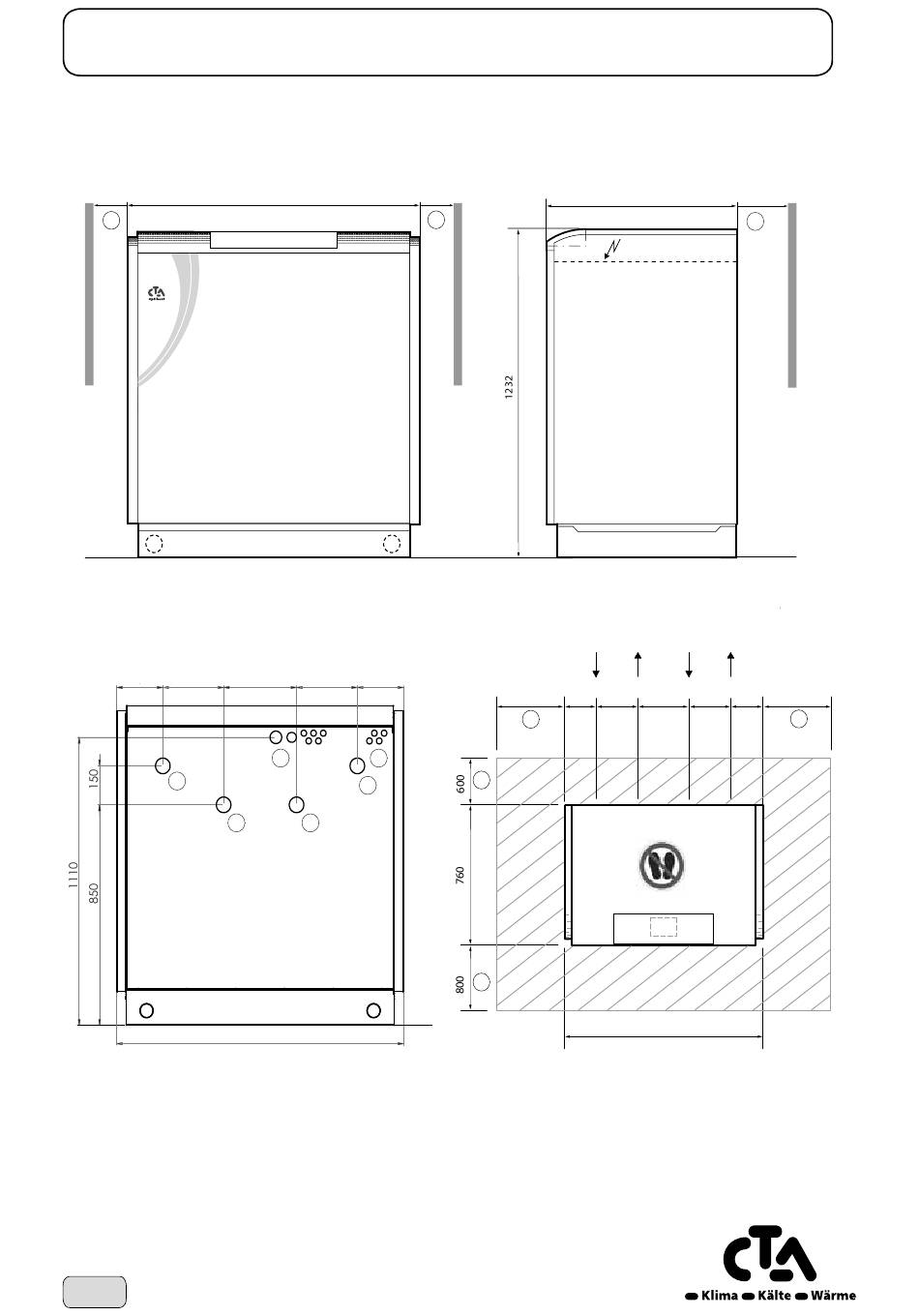

Massbild
Optiheat Duo HT-Serie
OH 22e Duo HT bis OH 34e Duo HT, Wasser/Wasser-Ausführung

Frontansicht

1180
400
6
Anschluss-Seite
190 250 300
1
2
1180
Der Aussenfühler (QAC 34/101)
und die Dokumente
sind im Elektrotableau beigelegt.
Alle Massangaben in mm
6
Aenderungen vorbehalten
400
6
250 190
5
5.1
4
3
© CTA 04/17
Seitenansicht
760
Tableau
Wärmequelle
Grundriss
Ein- Austritt
400 190 250
6
6
6
Legende
1 Heizungswasser Austritt 1½" flachdichtend
2 Heizungswasser Eintritt 1½" flachdichtend
3 Sole- Grundwasser Austritt 1½" flachdichtend
4 Sole- Grundwasser Eintritt 1½" flachdichtend
5 Elektroanschlüsse
5.1 Fühleranschlüsse
6 Mindestabstände
www.cta.ch
600
6
Heizwasser
Ein- Austritt
300 250 190 400
6
1180
