Differenzmesser - Megger Dlro2 Benutzerhandbuch

Gerätesteuerungen
3.5

Differenzmesser

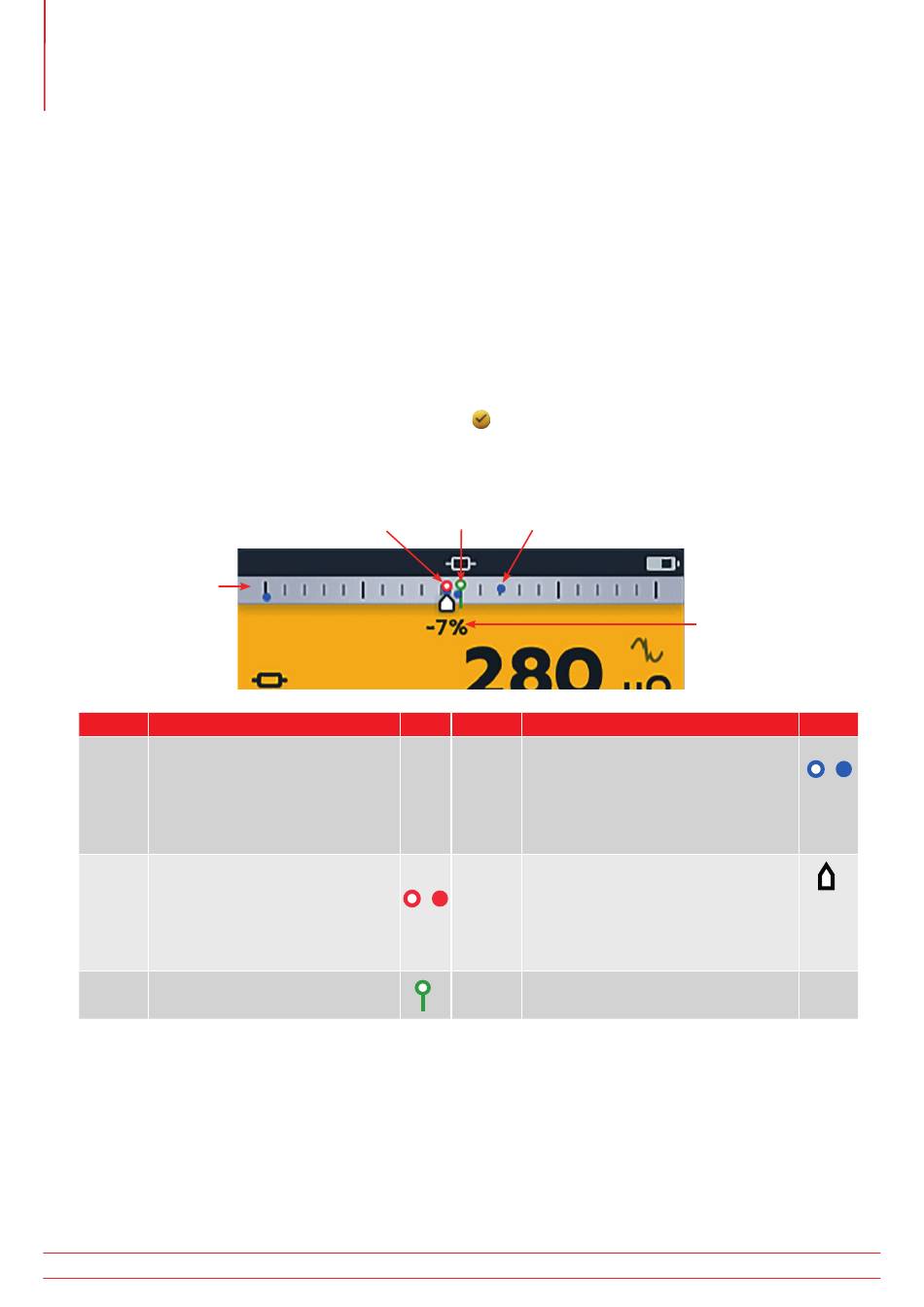

Der Differenzmesser ist eine Einrichtung des DLOR2, die oben auf dem Hauptbildschirm angezeigt wird (im Diagramm
mit „1" gekennzeichnet).
Der Differenzmesser arbeitet nur im induktiven und im Widerstandsmodus.
Er kann in den Geräteeinstellungen aus- und eingeschaltet werden, wodurch Platz für andere Zeichen im Primärfeld
geschaffen wird, die bei Bedarf in einem größeren Format angezeigt werden können, um sie leichter lesbar zu
machen. Siehe 9.1 „Allgemeine Einstellungen" auf Seite 28.
Wiederholte Messungen können leicht mit einer ersten Referenzmessung verglichen werden. Der Differenzmesser
übersetzt die prozentuale Differenz in eine Nadel-/Zeigerbewegung, sodass Änderungen sehr leicht zu erkennen sind.
Die grüne Markierung zeigt den Anfangs- oder Referenzwert an. Verrauschte Ergebnisse werden mit einer roten
Markierung angezeigt. Gute Ergebnisse werden mit einer blauen Markierung angezeigt.
Beim Testen wird durch Drücken der TICK-(Häkchen-)Taste (
alle anderen auf der Anzeige aufgezeichneten Messwerte gelöscht, einschließlich derer auf dem Differenzmesser und
dem sekundären Feld.
1
Artikel Beschreibung
1 Differenzmesser.
2 Rote Ergebnismarkierung zeigt
an, dass Rauschen vorhanden ist.
Offener Kreis für letztes Ergebnis /
geschlossener Kreis für vorheriges
Ergebnis.
3 Referenzmessung, grün
Hinweis: Alle Markierungen sind in chronologischer Reihenfolge angeordnet. Die jüngste steht hoch oben auf der
Differenzmesserlinie, die älteste am tiefsten.
DLRO2
12
) der letzte Messwert als Referenzwert festgelegt und
3 4
2
Artikel Beschreibung
4 Die blaue Ergebnismarkierung zeigt
an, dass kein Rauschen vorhanden ist.
Offener Kreis für das letzte Ergebnis
/ durchgezogener Kreis für das
vorherige Ergebnis
5 Neueste Messung zeigt prozentuale
Differenz im Vergleich zur
anfänglichen Referenzmessung
5
-7%
