Gerätesteuerungen
3. Gerätesteuerungen

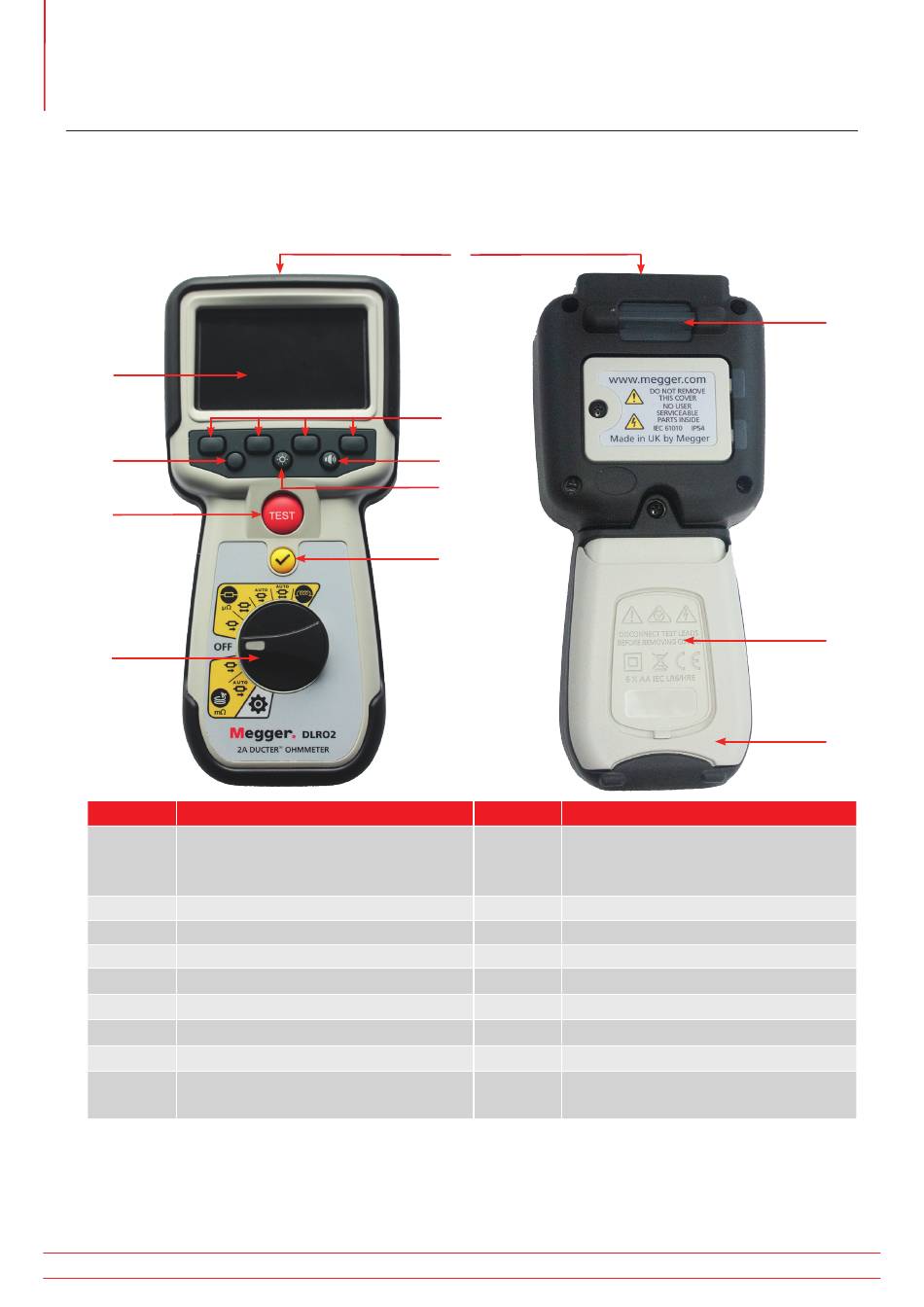

3.1 Bedienoberfläche des Geräts
Vorderansicht
2
6
7
9
Artikel Beschreibung
1 Externe elektrische Anschlüsse. Siehe
3.4.1 Externe elektrische Anschlüsse des
DLRO2 auf Seite 11
2 Anzeige
3 Schaltflächen (Multifunktionstasten)
4 Hat bei diesem Modell keine Funktion
5 Hintergrundbeleuchtung
6 Hat bei diesem Modell keine Funktion
7 Prüfung
8 TICK-(Häkchen-)Taste
9 Wahlschalter in Ausführung als
Drehschalter
DLRO2
8
Rückansicht
1
3
4
5
8
Artikel Beschreibung
10 Befestigungspunkt für Riemen
11 Batterie-/Akkuabdeckung
12 Stand
10
11
12
