2) Anheben: Jeder Hebegurt muss das 4-fache des Gewichtes der Einheit tragen können. Überprüfen Sie den Hebehaken und stellen
Sie sicher, dass er fest am Gerät befestigt ist. Um Beschädigungen am Gerät zu vermeiden, bringen Sie beim Anheben ein Schutz-
block aus Holz, Stoff oder Hartpapier zwischen dem Gerät und dem Seil an (Dicke: ≥ 50 mm). Es ist strengstens verboten, sich beim
Anheben des Gerätes unter diesem aufzuhalten.
Hebegurt
4 WICHTIGE INFORMATIONEN ÜBER DAS VERWENDETE KÄLTEMITTEL
Dieses Gerät enthält fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen. Lassen Sie keine Gase in die Atmosphäre
entweichen.
Kältemitteltyp: R32
GWP-Wert: 675
GWP = Treibhausgaspotential
Die Kältemittelmenge ist auf dem Typenschild des Gerätes angegeben.
Menge des werkseitig eingefüllten Kältemittels mit Angaben zum Tonnen CO
Tabelle 4-1
Modell
MUENR-30-H9T und MUENR-30-H9T(K)
MUENR-60-H9T und MUENR-60-H9T(K)
5. AUSWAHL DES INSTALLATIONSORTS
1) Die Geräte können auf dem Boden oder an einem geeigneten Ort auf dem Dach installiert werden, vorausgesetzt, dass eine
ausreichende Belüftung gewährleistet ist.
Installieren Sie das Gerät nicht an einem Ort, an dem die Vibrationen während des Betriebs erhöht werden könnten.
3) Um direkte Sonneneinstrahlung zu vermeiden und sie von den Kesselrohren und der Umgebung fernzuhalten, was ansonsten
zur Korrosion der Kondensatorspule und der Kupferrohre korrodieren könnte, ergreifen Sie bei der Installation der Einheit entspre-
chende Maßnahmen.
4) Wenn die Einheit für unbefugtes Personal zugänglich ist, ergreifen Sie aus Sicherheitsgründen Schutzmaßnahmen wie z. B. die
Installation eines Zauns. Diese Maßnahmen können versehentlichen Verletzungen und Unfällen zuvorkommen und auch verhin-
dern, dass beim Öffnen des Hauptschaltkastens funktionierende elektrische Teile freigelegt werden.
5) Um sicherzustellen, dass sich kein Kondensat ansammelt, installieren Sie das Gerät auf einem Sockel mindestens 300 mm über
dem Boden.
6) Wenn Sie die Einheit auf dem Boden installieren, stellen Sie den Stahlfuß der Einheit auf das Betonfundament, das so tief wie
die Bodenschicht sein sollte, die bei Frost gefriert. Stellen Sie sicher, dass die Fundamente der Einheit von den Gebäuden am
Installationsort getrennt sind, da Lärm und Vibrationen der Einheit diese beeinträchtigen können. Mit Hilfe der Befestigungslöcher
im Sockel des Geräts kann das Gerät sicher an der Basis befestigt werden.
7) Wenn die Einheit auf einem Dach installiert wird, muss das Dach stark genug sein, um das Gewicht der Einheit und das Gewicht
des Wartungspersonals zu tragen. Die Einheit kann in einen Schlitzrahmen aus Beton bzw. Stahl eingebaut werden, ähnlich wie bei
der Installation auf dem Boden. Der gewichtstragende Schlitzrahmen muss mit den Montagelöchern des Stoßdämpfers überein-
stimmen und breit genug sein, um den Stoßdämpfer aufzunehmen.
8) Für andere spezielle Installationsanforderungen wenden Sie sich an den Auftragnehmer, den Architekten oder andere Fachleute.
Der für die Installation des Gerätes gewählte Standort sollte den Anschluss von Wasserleitungen und Kabeln erleich-
tern. Es dürfen kein Wasser, keine (Öl-) Dämpfe eindringen. Weiterhin dürfen keine anderen Wärmequellen vorhan-
den sein. Außerdem dürfen andere Personen nicht durch die Geräusche des Gerätes und die austretende Warm- und
Kaltluft gestört werden.
Platzieren Sie 4
Schutzblöcke zwi-
schen dem Hebegurt
und dem Gerät. Der
seitliche Abstand soll-
te ≥ 50 mm betragen.

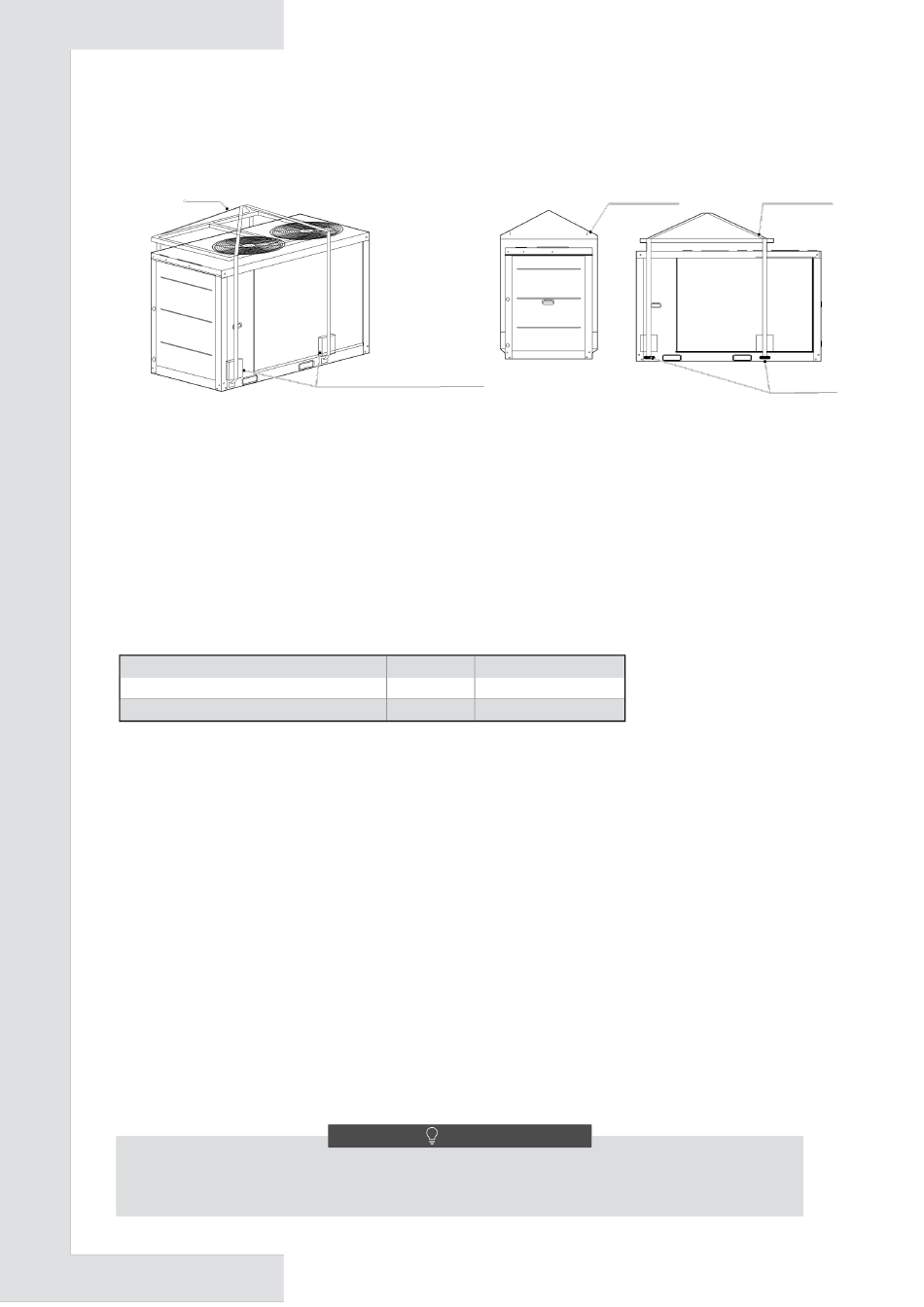

Abb. 3-1: Das Anheben des Gerätes
-Äquivalent:
2
Kältemittel ( kg)
Tonnen CO
2
7,9
5,33
14,0
9,45
HINWEIS
05
Neigungswinkel
-Äquivalent
Neigungswinkel
Hebehaken
