8.6.10 Installation einer einzelnen
Mehrfach-Wasserpumpe
1) DIP-Schalter
Die Wahl des DIP-Schalters wird in Tabelle 8-5 bei der Installation
von Einzel- oder Mehrfachpumpen detailliert beschrieben.
Achten Sie auf die folgenden Probleme.
a. Wenn der DIP-Schalter inkonsistent ist und der Fehlercode FP
lautet, kann das Gerät nicht funktionieren.
b. Nur die Master-Einheit hat das Wasserpumpen-Ausgangssig-
nal, wenn nur eine Wasserpumpe installiert ist, die Nebeneinhei-
ten haben kein Wasserpumpen-Ausgangssignal.
c. Das Steuersignal der Wasserpumpe ist sowohl für Master- als
auch für Nebeneinheiten verfügbar, wenn mehrere Pumpen
installiert sind.

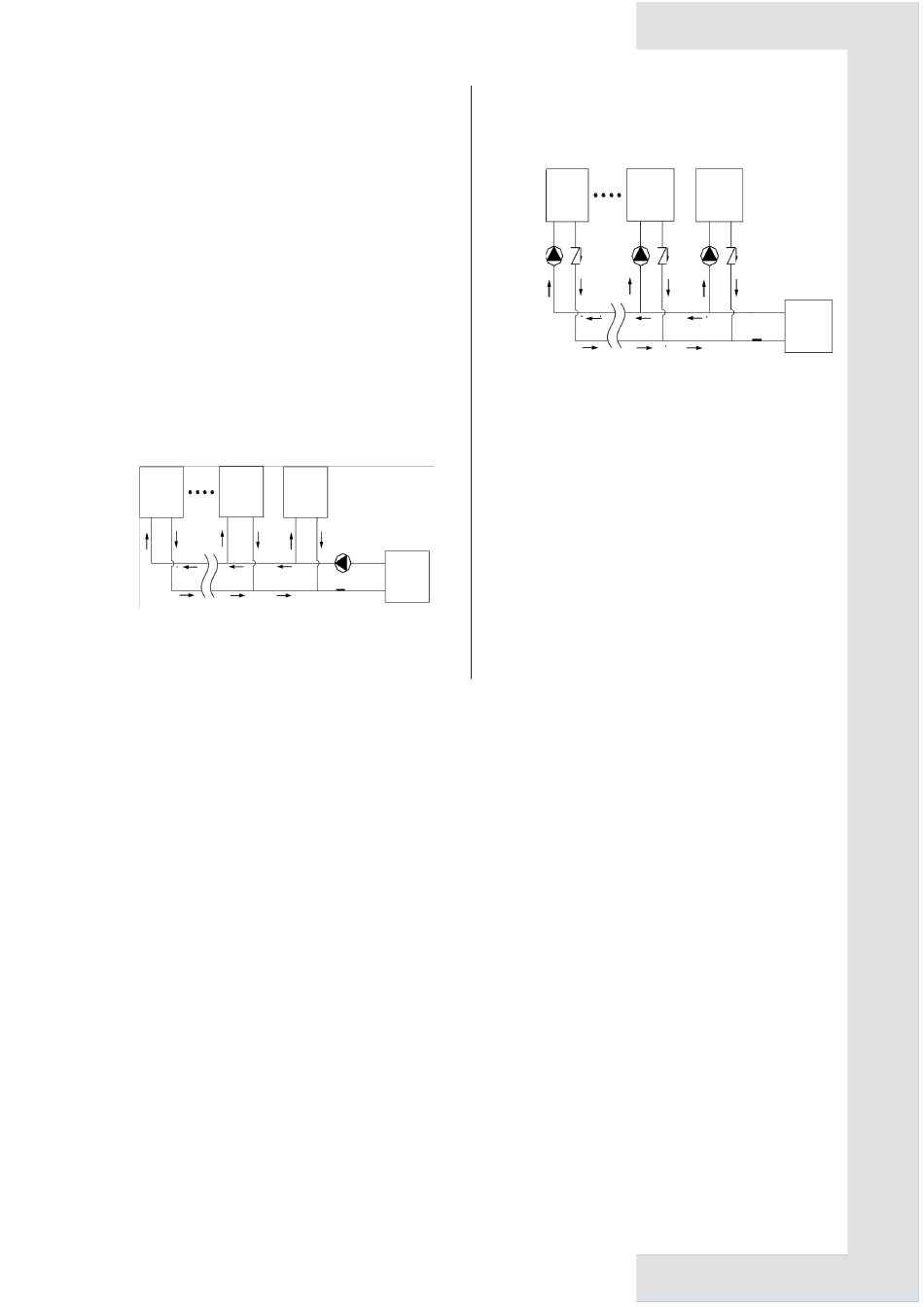

2) Installation des Wasserrohrsystems
a. Einzelne Wasserpumpe für das gesamte System (S12-2 AUS,
Standard)
Die Rohre benötigen kein Rückschlagventil, wenn eine einzelne
Wasserpumpe installiert ist, siehe Abbildung unten.
Einheit
Innen
(n-1#)
(1#)
Einlaufen-
des Wasser
Ausgehendes Wasser
Abb.8-25 Installation einer einzelnen Wasserpumpe
9 INBETRIEBNAHME UND KONFIGURATION
9.1 Erster Start bei niedrigen Außentemperaturen
Während der anfänglichen Zündung und wenn die Wassertemperatur niedrig ist, ist es wichtig, dass das Wasser schrittweise
erwärmt wird. Andernfalls kann Beton aufgrund schneller Temperaturänderungen brechen. Bitte kontaktieren Sie die verantwort-
liche Person des Werkes für weitere Details.
Dazu kann die untere Wasser-Einstelltemperatur bei der Einstellung von FOR SERVICEMAN auf einen Wert zwischen 25 °C
und 35 °C abgesenkt werden.
Siehe "FÜR DIENSTLEISTUNGEN/Sonderfunktion/Grundvorwärmung".
9.2 Punkte der Aufmerksamkeit vor dem Testlauf
Nachdem die Wasserleitung des Systems mehrmals gespült wurde, muss die Wasserqualität den Anforderungen entsprechen,
das System wird mit Wasser gefüllt und entleert. Beim Einschalten der Pumpe prüfen, ob der Wasserdurchsatz und der Druck
am Ausgang den Vorgaben entsprechen.
2) Das Gerät wurde 12 Stunden vor dem Einschalten an den Strom angeschlossen, um das Kompressoröl zu erhitzen. Unsach-
gemäße Vorwärmung kann zu Schäden am Verdichter führen.
3) Einstellung der verdrahteten Steuerung. Einzelheiten zur Einstellung der Steuerung: Kühl- oder Heizmodus, manuelle Einstel-
lung, automatische Einstellung und Umluftbetrieb. Unter normalen Umständen werden die Parameter unter normalen Betriebs-
bedingungen eingestellt; extreme Betriebsbedingungen sollten so weit wie möglich vermieden werden.
4) Stellen Sie den Durchflussschalter am Wassersystem oder das Einlassabsperrventil des Geräts sorgfältig so ein, dass der
Wasserfluss 90% des in der Fehlerbehebungstabelle angegebenen Durchflusses erreicht.
Innen
(0#)
Wasserpumpe
Tw
Klemme
28
b. Mehrere Wasserpumpen (S12-2 ON)
Jede Einheit muss ein Rückschlagventil installieren, wenn
mehrere Pumpen installiert sind, siehe Abbildung unten.
Einheit
Innen
(1#)
(n-1#)
Wasser-
pumpe
Einlaufendes
Wasser
Ausgehendes Wasser
Abb.8-26 Installation mehrerer Wasserpumpen
3 Elektrische Anlage
Bei der Installation einer einzelnen Wasserpumpe muss nur
die Master-Einheit verkabelt werden, Nebeneinheiten benö-
tigen keine Verkabelung. Alle Master- und Nebeneinheiten
müssen verkabelt werden, wenn mehrere Wasserpumpen
installiert sind. Für die spezifische Verkabelung siehe Abbil-
dung 8-18.
Innen
(0#)
Rückschlagventil
Klemme
Tw
