8.5 Elektrische Anlage
8.5 1 Elektrische Anlage
Das Gerät muss über eine individuelle Stromversorgung verfügen, die Spannung muss dem Nennbereich entsprechen.
•
•
Die elektrischen Anschlüsse müssen von einem qualifizierten Techniker unter Berücksichtigung der Aufkleber mit den
elektrischen Plänen vorgenommen werden.
Elektrische Leitungen und Erdungsleitungen müssen an die entsprechenden Anschlüsse angeschlossen werden.
•
Die elektrischen Leitungen und Erdungsleitungen sind mit geeignetem Werkzeug zu sichern.
•
Die an die Spannungsversorgung angeschlossenen Klemmen und Erdungsleitungen müssen sicher befestigt und häufig
•
überprüft werden, um zu verhindern, dass sie sich lockern.
Verwenden Sie nur die von uns spezifizierten elektrischen Komponenten und die erforderlichen Installationen sowie den
•
technischen Service des Herstellers oder autorisierten Händlers. Wenn die elektrischen Anschlüsse ausfallen und nicht
dem Standard der elektrischen Installation entsprechen, kann dies zu Ausfällen im Controller, elektrischen Schocks und
anderen Schäden führen.
Statten Sie die festen Kabelanschlüsse mit einer allpoligen Trennvorrichtung aus, die einen Trennungsabstand von
•
mindestens 3 mm hat.
Stellen Sie den Leckageschutz entsprechend den Anforderungen der nationalen technischen Vorschriften für dieses
•
Gerät ein.
Prüfen Sie nach der elektrischen Installation sorgfältig alle Anschlüsse, bevor Sie das Gerät an das Stromnetz anschlie-
•
ßen.
Lesen Sie alle Aufkleber auf dem Schaltkasten sorgfältig durch.
•
Der Anwender darf den Regler nicht selbst reparieren, da eine unsachgemäße Reparatur einen elektrischen Schlag,
•
eine Beschädigung des Reglers oder andere Schäden verursachen kann. Wenn der Benutzer Reparaturwünsche hat,
wenden Sie sich bitte an den Kundendienst.
Der Stromkabeltyp ist H07RN-F.
•

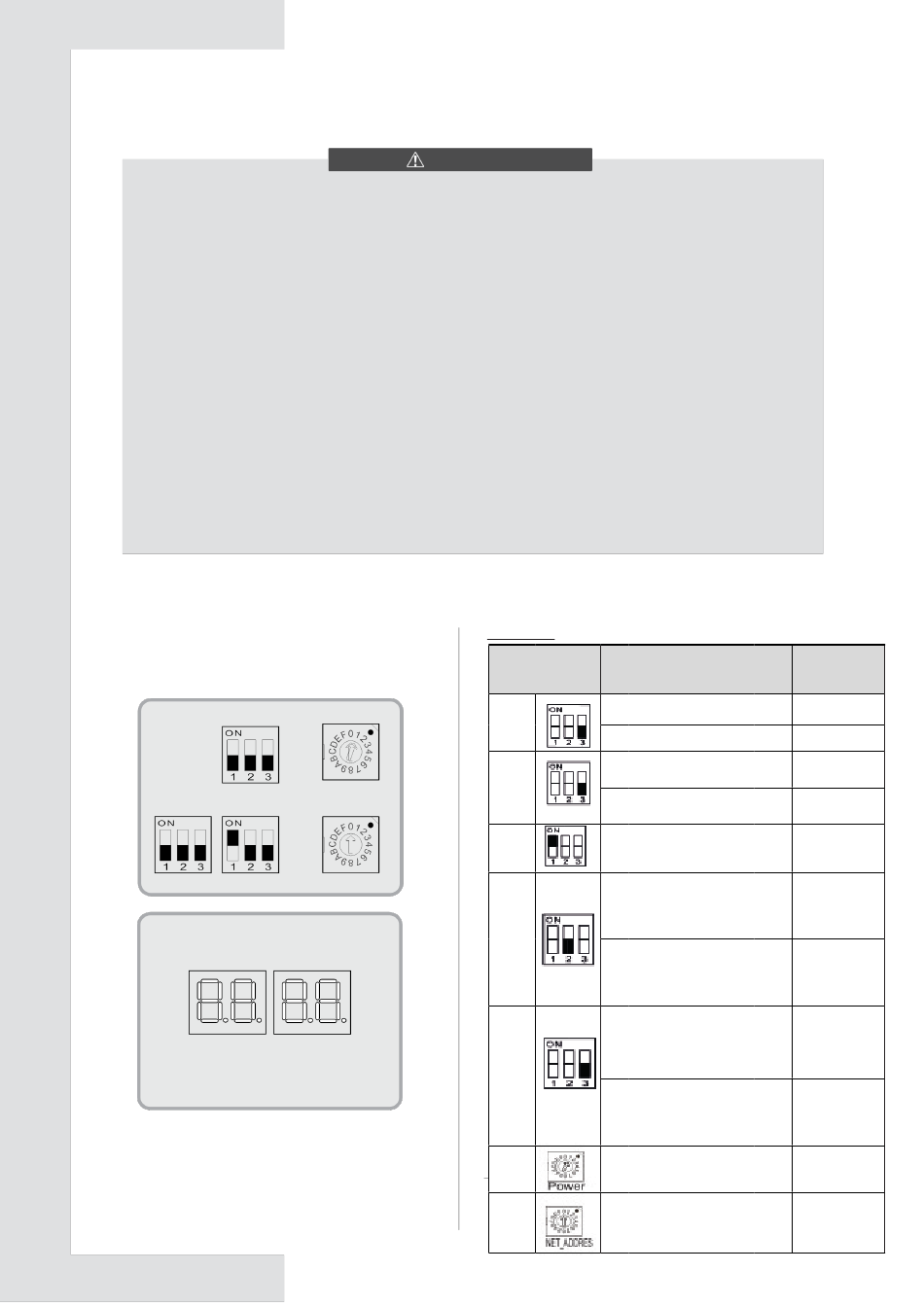

8.5.2 DIP-Schalter-Einstellungen
DIP-Schalter, Knöpfe und Digitalanzeige der Geräte
S6
S5
S12
DSP1
Abb. 8-8 Check-Bildschirm
VORSICHT
ENC2
LEISTUNG
ENC4
NET_ADRESSE
DSP2
17
8.5.3 DIP-Schalter-Anweisungen
Tabelle 8-5
SCHALTER
OFF: Normale Steuerung
S5‐3
ON: ON / OFF Fernsteuerungssignal
OFF: Die Anti-Schneefunktion ist
ungültig
S6‐3
ON: Die Anti-Schnee-Funktion ist
wirksam
S12‐1
Reserviert (niemals ändern)
OFF: Einzelpumpensteuerung für das
gesamte System
(muss auf Master und Nebeneinhei-
ten eingestellt sein)
S12‐2
ON: Steuerung mehrerer Pumpen
(jede Einheit hat ihre eigene Pumpe)
(muss auf Master und Nebeneinhei-
ten eingestellt sein)
OFF: Normaler Kühlmodus
(Wasser von 5°C bis 20°C)
(muss auf Master und Nebeneinhei-
ten eingestellt sein)
S12‐3
ON: Niedrigtemperatur-Kühlmodus
(Wasser von 0°C bis 20°C)
(muss auf Master und Nebeneinhei-
ten eingestellt sein)
ENC2
Modell der Einheit
ENC4
Geräteadresse
0: Master-Einheit
1,2,3...F: Nebeneinheiten
Werkseinstellun-
Beschreibung
gen
OFF
-
OFF
-
ON
OFF
-
OFF
-
0: Modell 30
1: Modell 60
0
