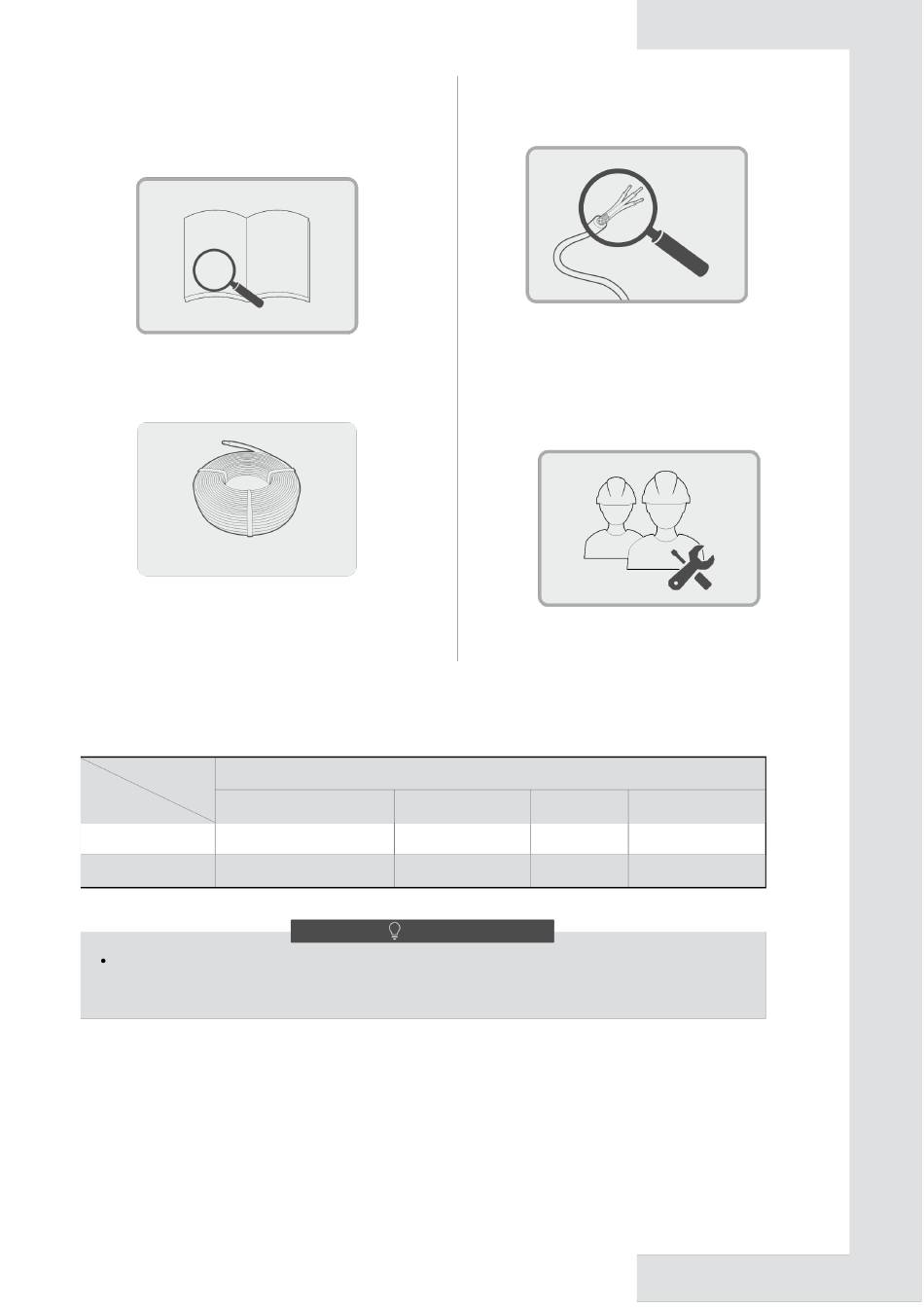

8.5.4 Vorsichtsmaßnahmen für die elektrische
Verkabelung
a. Die Verkabelung, Teile und Materialien vor Ort müssen den
lokalen und nationalen Vorschriften sowie den einschlägigen
nationalen elektrischen Normen entsprechen.
Nationale
Norm
Abb. 8-9-1 Vorsicht bei der elektrischen Verdrahtung (a)
b. Es sollten Kupferkerndrähte verwendet werden
Kupferkabel
Abb. 8-9-2 Vorsicht bei der elektrischen Verdrahtung (b)
8.5.5 Stromversorgungsspezifikationen
Tabelle 8-6
Artikel
Modell
MUENR-30-H9T und
380-415V/3N~50Hz
MUENR-30-H9T(K)
MUENR-60-H9T und
380-415V/3N~50Hz
MUENR-60-H9T(K)
In der obigen Tabelle finden Sie den Durchmesser und die Länge des Stromkabels, wenn der Spannungsabfall
an der Stromanschlussstelle innerhalb von 2% liegt. Wenn die Kabellänge den in der Tabelle angegebenen Wert
überschreitet oder der Spannungsabfall den Grenzwert überschreitet, muss der Durchmesser des Stromkabels
gemäß den einschlägigen Normen vergrößert werden.
Stromversorgung der Einheit
Stromversorgung
Manueller Schalter
HINWEIS
c Es ist ratsam, 3-adrige abgeschirmte Kabel zu verwenden, um
Störungen zu minimieren. Verwenden Sie keine ungeschirmten
mehradrigen Kabel.
Abb. 8-9-3 Vorsicht bei der elektrischen Verdrahtung (c)
d. Die elektrische Verkabelung sollte von professionellen Elektrikern
vorgenommen werden.
Abb. 8-9-4 Vorsicht bei der elektrischen Verdrahtung (d)
Sicherung
50A
36A
100A
63A
18
Kabelquerschnitt
10 mm
X5(<20m)
2
16mm
X5(<20m)
2
