6.2 Platzbedarf
1) Um einen ausreichenden Luftvolumenstrom im Kondensator zu gewährleisten, berücksichtigen Sie bei der Installation der
Einheit die gegebenen Umgebungsbedingungen.
2) Um das Eindringen eines starken Luftstroms in die Einheit bei der Installation auf z. B. einem Dach zu verhindern, treffen
Sie die geeignete Vorkehrungen (z. B. einen Windschutz). Wenn die Einheit mit einem Windschutz versehen werden soll, darf
die Höhe der Einheit nicht höher als der Windschutz sein. Wenn andere Klappen erforderlich sind, sollte der gesamte statische
Druckverlust geringer sein als der statische Druck außerhalb des Ventilatorbereichs. Der Abstand zwischen der Einheit und dem
Windschutz muss ebenfalls den empfohlenen Anforderungen entsprechen.
3) Wenn die Einheit im Winter betrieben wird und der Installationsort möglicherweise mit Schnee bedeckt werden könnte, achten
Sie darauf, dass die Einheit höher als der mögliche Schneefall liegt, damit die Luftein- und -auslässe nicht blockiert werden.
B
A
Einheit
C
Lufteinlass
Lufteinlass
Tabelle 6-2
A
B
C
D
Lufteinlass
D
Lufteinlass

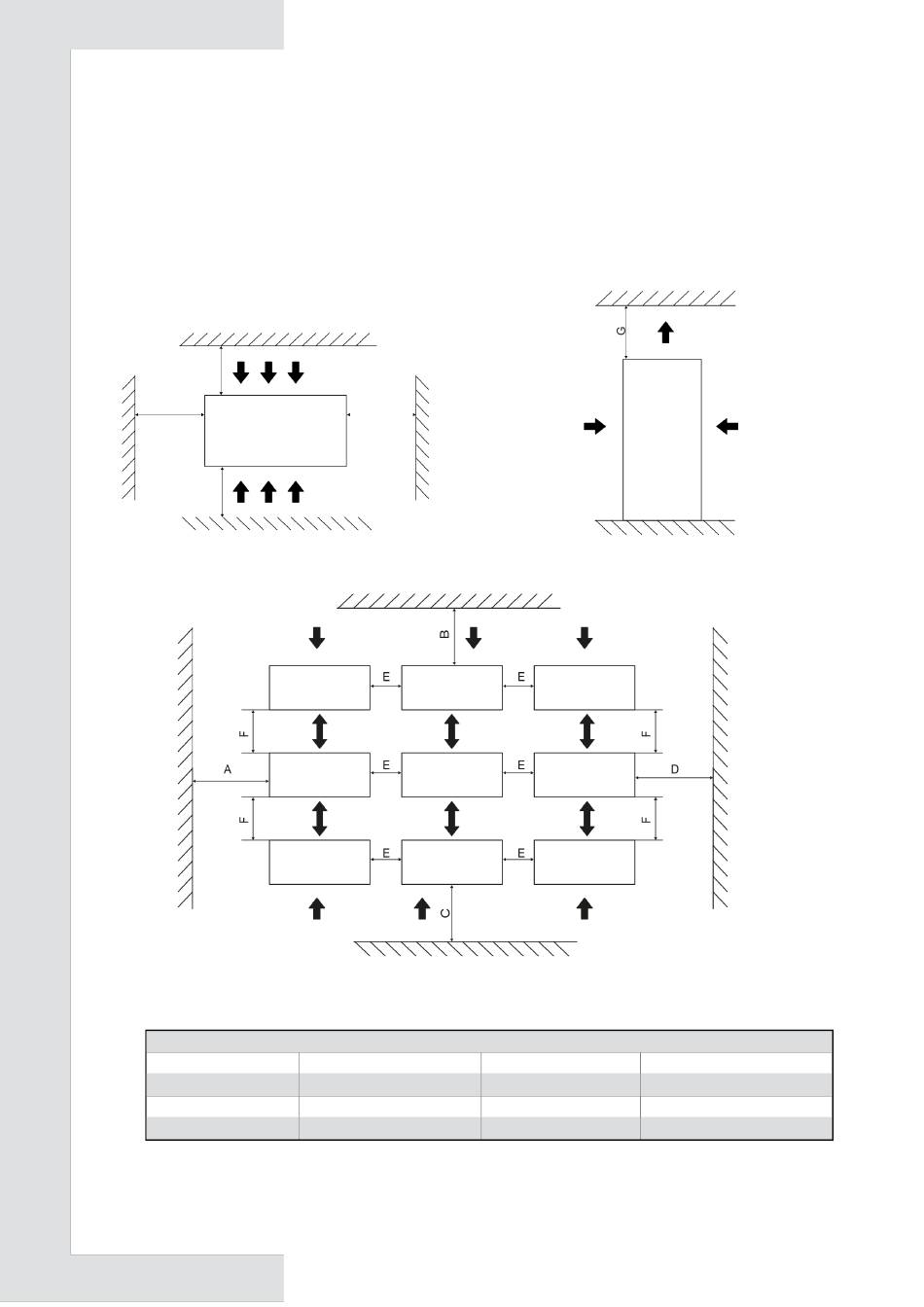

Abb. 6-3: Installation einer einzelnen Einheit
Einheit
Einheit
Einheit
Einheit
Einheit
Einheit
Abb. 6-4: Installation mehrerer Einheiten
Platzbedarf für die Installation (mm)
≥ 800
≥ 2000
≥ 2000
≥ 800
07
Lufteinlass
Einheit
Einheit
Einheit
Einheit
E
F
G
/
Luftauslass
Lufteinlass
≥ 800
≥ 1100
≥ 6000
/
