8.4 Hauptplatine
8.4.1 Hauptplatine
1) Beschreibungen der in der Abb. 8-7 abgebildeten Komponenten
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
Nr.
CN30:Dreiphasiger Eingang der Vierleiter-Stromversorgung (Fehlercode E1). Transformator-Eingang, 220-240 VAC (gilt nur
für die Haupteinheit). Es müssen drei Phasen (A, B und C) mit einer 120°-Stromversorgung dazwischen liegen. Wenn die Pha-
senfolge korrekt ist, wird der Fehlercode gelöscht. Achtung: Die Phasenfolge wird nur zu Beginn des Einschaltens der Geräte
1
erkannt, während des Betriebs werden sie nicht erkannt. Wenn die Leistung wieder normal ist, wird der Fehlercode gelöscht.
Vorsicht: Phasen und Stromversorgung werden nur zu Beginn des Anschlusses der Geräte erkannt, während des Betrieb des
Gerätes werden sie nicht mehr erkannt.
2
CN12: Magnetventil mit schneller Ölrückführung
3
CN5 EVA-HEAT: Wasserseitiger Wärmetauscher-Heizwiderstandanschluss
4
CN13: EVA-HEAT: Wasserseitiger Wärmetauscher-Heizwiderstandanschluss
5
CN42: CCH, Gehäusewiderstand
6
CN43: CCH, Gehäusewiderstand
7
CN6: ST1, Vier-Wege-Ventil
8
CN4/CN11: W-HEAT, Heizwiderstand des Wasserströmungsschalters
9
CN86: SV2, Sprühkühlventil
CN83: Pumpe
1) Nach Erhalt des Startbefehls wird die Pumpe schnell aktiviert und ist für die gesamte Betriebsdauer des Geräts aktiv.
2) Im Falle einer Abschaltung der Kühlung oder Heizung wird die Pumpe 2 Minuten, nachdem alle Geräte nicht mehr funktionie-
10
ren, abgeschaltet.
3) Im Falle eines Stopps während des Pumpenbetriebs kann die Pumpe direkt abgeschaltet werden.
44
27
25 24
22
21
26
28
23

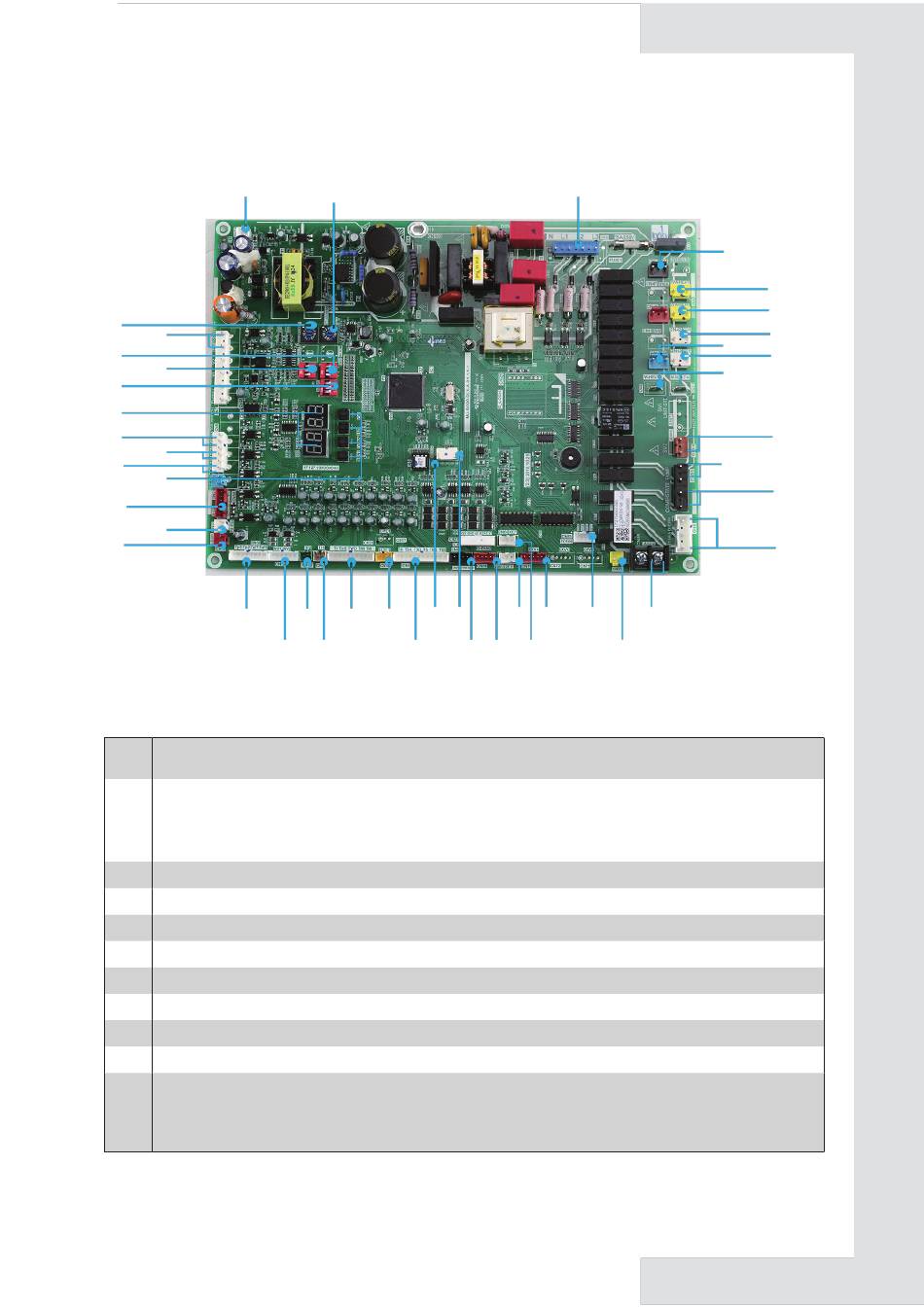

Abb. 8-7: Hauptplatine
Ausführliche Informationen
1
18
16
15
14
20
19
17
14
2
3
4
5
7
6
8
9
10
11
12
13
