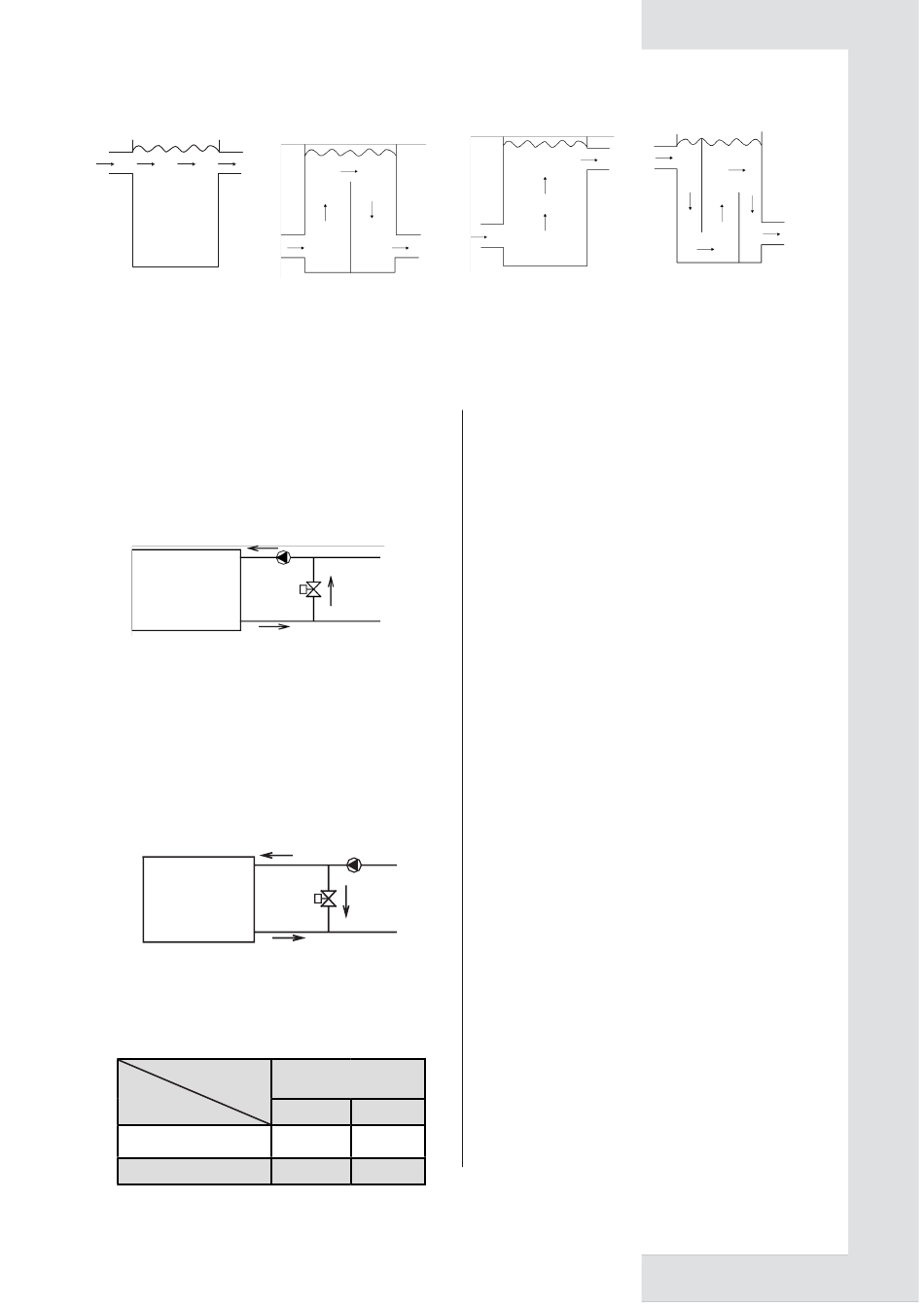

8.6.4 Minimale Wasserdurchflussmenge
Der minimale Wassermenge ist in Tabelle 8-8 angegeben.
Ist der Systemdurchfluss kleiner als der Mindestdurchfluss
des Gerätes, kann der Durchfluss durch den Verdampfer wie
im Diagramm dargestellt zurückgeführt werden.
Für minimalen Wasserdurchfluss
EINHEIT
Abb. 8-23-1
8.6.5 Max. Wassermenge
Der maximale Wassermenge wird durch den zulässigen
Druckverlust im Verdampfer begrenzt. Wird in der Tabelle
8-8 gezeigt.
Wenn der Systemdurchfluss größer ist als der maxima-
le Durchfluss des Geräts, leiten Sie Wasser vor dem
Verdampfer ab, wie in der Abbildung gezeigt, um einen
niedrigeren Durchfluss im Verdampfer zu erhalten.
EINHEIT
Abb. 8-23-2
8.6.6 Minimaler und maximaler Wasser-
durchfluss
Tabelle 8-8
Artikel
Modell
MUENR-30-H9T und
MUENR-30-H9T(K)
MUENR-60-H9T und
MUENR-60-H9T(K)
Empfehlung
Abb. 8 -22 Pufferspeicher-Struktur
Rückführung
Rückführung
Wasserdurchfluss
m
/h)
3
Min.
Maximal
3.8
6.4
8.0
13.0
26
Fehler
8.6.7 Pumpenauswahl und Installation
1) Auswahl der Pumpe
A) Wählen Sie den Wassermenge der Pumpe.
Der Nennwasserdurchfluss darf nicht kleiner als der des
Gerätes sein. Beim modularen Anschluss von Geräten
sollte dieser Wasserdurchfluss nicht kleiner sein als der
gesamte Nennwasserdurchfluss der Geräte.
b) Wählen Sie die Hubhöhe der Pumpe H = h1+h2+h3+h4
H: Hubhöhe der Pumpe
h1: Druckverlust der Anlage
h2: Druckverlust der Pumpe.
h3: Wasserbeständigkeit der längsten Wasserkreislaufstre-
cke, inklusive:
widerstand des Rohrs, unterschiedlicher Widerstand des
Ventils, Widerstand des flexiblen Rohrs, Krümmer des
Rohrs und Zwei- oder Drei-Wege-Widerstand und Wider-
stand des Filters.
H4: Widerstand bis zur äußersten Klemme
2) Einbauen der Pumpe
A) Die Pumpe muss in die Wasserzulaufleitung eingebaut
werden, Schwingungsdämpfung-Muffe müssen beidseitig
montiert werden.
b) Systemhilfspumpe (empfohlen)
c) Die Einheiten müssen die Pumpen steuern (siehe Abb.
8-18 und 8-19, um den Schaltplan der Pumpe zu sehen).
8.6.8 Wasserqualität
1) Kontrolle der Wasserqualität
Wenn Brauchwasser als erwärmtes Wasser verwendet
wird, kann es zu Kalkablagerungen kommen. Wenn jedoch
Brunnen- oder Flusswasser verwendet wird, kann es viel
Sediment, Verkrustungen, Sand u.a. erzeugen.
Deshalb muss Brunnen- oder Flusswasser vor dem Einfül-
len in das Kühlsystem gefiltert und enthärtet werden. Wenn
sich Sand und Schlamm auf dem Verdampfer absetzen,
kann dies das erwärmte Wasser verstopfen und Frost verur-
sachen, wenn das erwärmte Wasser zu hart ist, kann es zu
Kalkablagerungen kommen und das Gerät kann korrodie-
ren. Aus diesem Grund muss die Qualität des erwärmten
Wassers vor dem Gebrauch analysiert werden, der pH-
Wert, die Leitfähigkeit, die Konzentration von Chloridionen,
Sulfidionen u.a. müssen überprüft werden.
Empfehlung
