6.3 Installation des Sockels
6.3.1 Konstruktion
Berücksichtigen Sie bei der Konstruktion des Sockels für die
Außeneinheit die folgenden Überlegungen:
1) Ein solider Sockel verhindert übermäßige Vibrationen und
Lärm. Um das Gewicht der Einheit sicher zu tragen, installieren
Sie den Sockel der Außeneinheit auf einem festen Boden oder
auf Strukturen mit ausreichender Stabilität.
2) Um einen ausreichenden Zugang für die Leitungsinstallation
zu gewährleisten, achten Sie darauf, dass der Sockel mindestens
200 mm hoch ist.
3) Für den Sockel können Sie sowohl Beton als auch
Stahlkonstruktionen verwenden.
4) In Abb. 6-5 wird ein typische Betonsockelkonstruktion
dargestellt. Die dafür geeignete Betonzusammensetzung ist 1 Teil
Zement, 2 Teile Sand und 4 Teile Schotter mit Stahlbewehrung.
Achten Sie darauf, dass die Sockelkanten abgeschrägt sind.
5) Um sicherzustellen, dass alle Kontaktpunkte gleich sicher und
stabil sind, achten Sie darauf, dass der Sockel völlig eben ist.
Durch die Sockelkonstruktion muss sichergestellt werden, dass
die gewichtstragenden Kontaktpunkte von Einheit und Sockel
vollständig unterstützt werden.
Gummi-Stoßdämpfer
Einheit
Bodenoberfläche /
fester Untergrund
≥80 mm

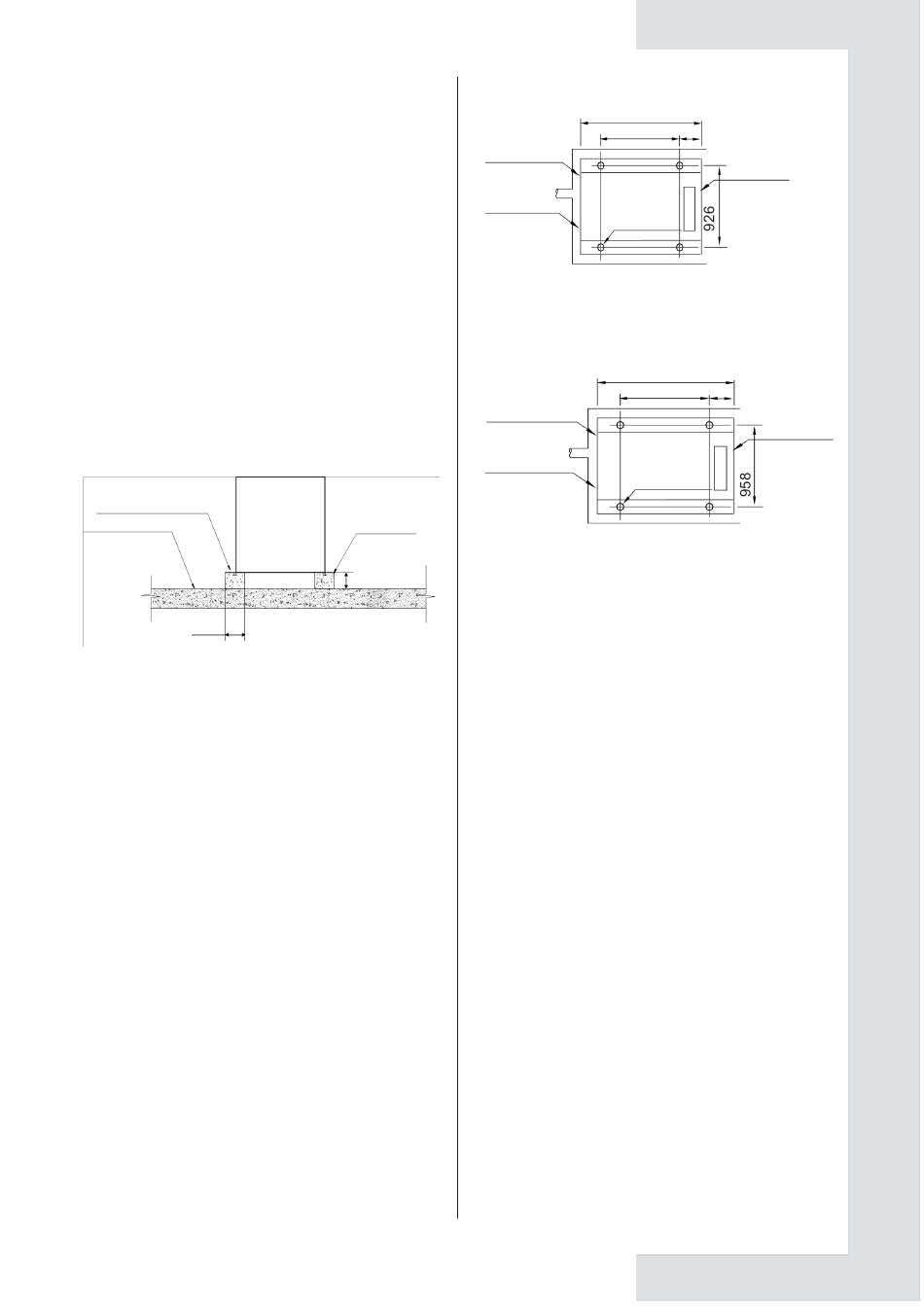

Abb.6-5: Vorderansicht auf den Sockel
6.3.2 Aufstellungsplan der Installationssockels
des Gerätes: (Einheit: mm)
1) Wenn der Standort des Gerätes so hoch ist, dass die War-
tung schwierig wird, installieren Sie ein Gerüst um das Gerät
herum.
2) Dieses Gerüst muss das gesamte Gewicht des Wartungs-
personals und aller Werkzeuge tragen können.
3) Das Gerät ist nicht so konstruiert, dass seine untere Struktur
in Beton eingegossen wird, der als Installationssockel dient.
4) Um Kondensat abzuleiten, das sich auf den Wärmetau-
schern beim Betrieb im Heizmodus bildet, stellen Sie eine
geeignet Abflussmöglichkeit bereit. Durch den Abfluss muss
sichergestellt werden, dass das Kondensat nicht auf Straßen
und Wege sowie insbesondere an solche Orte gelangt, an
denen das es einfrieren könnte.
Leitungsan-
schlussseite
Kondensatabfluss
Abb. 6-6:
Leitungsan-
schlussseite
Kondensatabfluss
Betonsockel
H
≥
200 mm
≥
200 mm
6.4 Installation der Dämpfungs-
6.4.1 Installieren Sie Stoßdämpfer zwischen
dem Gerät und seinem Sockel.
Installieren Sie die Stoßdämpfer an den Installations-
löchern (Φ 15 mm) im Stahlrahmen. Dadurch kann die
Einheit besser am Sockel befestigt werden. Siehe Abb.
6-6 und 6-7 (Installationsmaße) für die Angaben zum Ach-
sabstand der Installationslöcher. Falls die Stoßdämpfer
nicht zum Gerät passen, können Sie diese entsprechend
den jeweiligen Anforderungen auswählen. Wenn Sie das
Gerät auf dem Dach oder in einem Bereich installieren, in
dem die Schwingungen sehr stark werden können, wen-
den Sie sich zur Auswahl von geeigneten Stoßdämpfern
an Spezialisten.
6.4.2 Installation der Stoßdämpferstufen
1. Schritt: Vergewissern Sie sich, dass der Betonsockel
eben ist (bis ± 3 mm) und platzieren Sie das Gerät dann in
den mit Stoßdämpfern zu versehenden Bereich.
2. Schritt: Heben Sie das Gerät auf die richtige Höhe für
die Installation der Stoßdämpfer an.
3. Schritt: Lösen Sie die Muttern der Stoßdämpfer-Schelle.
Setzen Sie die Einheit auf den Stoßdämpfer und richten
Sie die Löcher der Stoßdämpfer-Ankerschrauben auf die
Befestigungslöcher im Boden der Einheit aus.
4. Schritt: Setzen Sie die Stoßdämpfer-Ankerschrauben
in die Befestigungslöcher des Sockels ein und ziehen Sie
sie fest.
5. Schritt: Stellen Sie die Betriebshöhe des Stoßdämpfer-
bodens ein und ziehen Sie die Schrauben zur Einstellung
der Betriebshöhe fest. Um die Höhenverstellung des
Stoßdämpfers auszugleichen, ziehen Sie die Schrauben
um eine Umdrehung an.
6. Schritt: Ziehen Sie die Schrauben nach Erreichen der
richtigen Betriebshöhe fest.
08
1870
800
530
Ankerbolzen
Installationsmaße (Draufsicht, Modell 30)
2200
1105
Ankerbolzen
Abb. 6-7:
Installationsmaße (Draufsicht, Modell 60)
struktur
(Einheit: mm)
Schaltkastenseite
(Einheit: mm)
425
Schaltkastenseite
